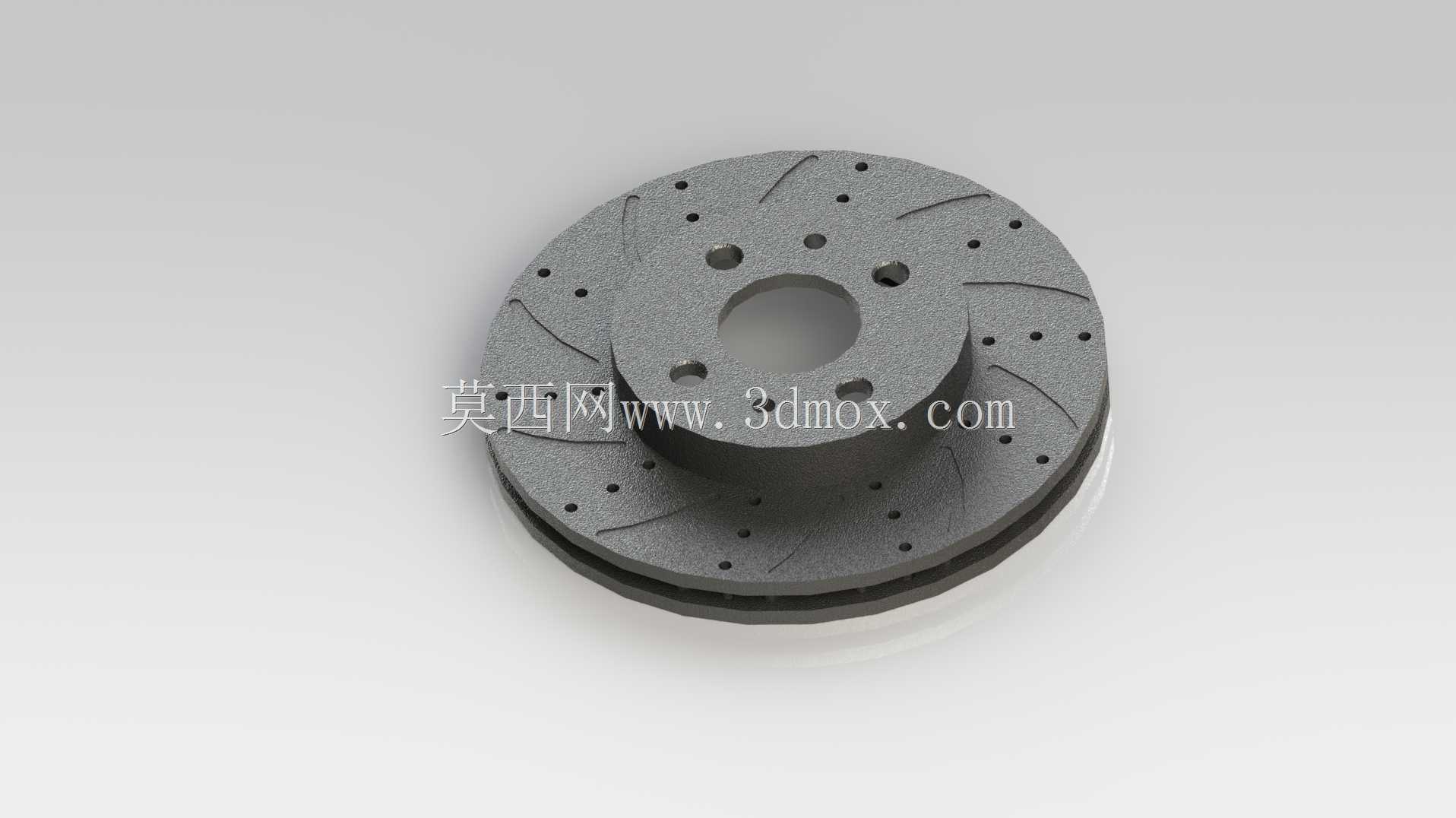

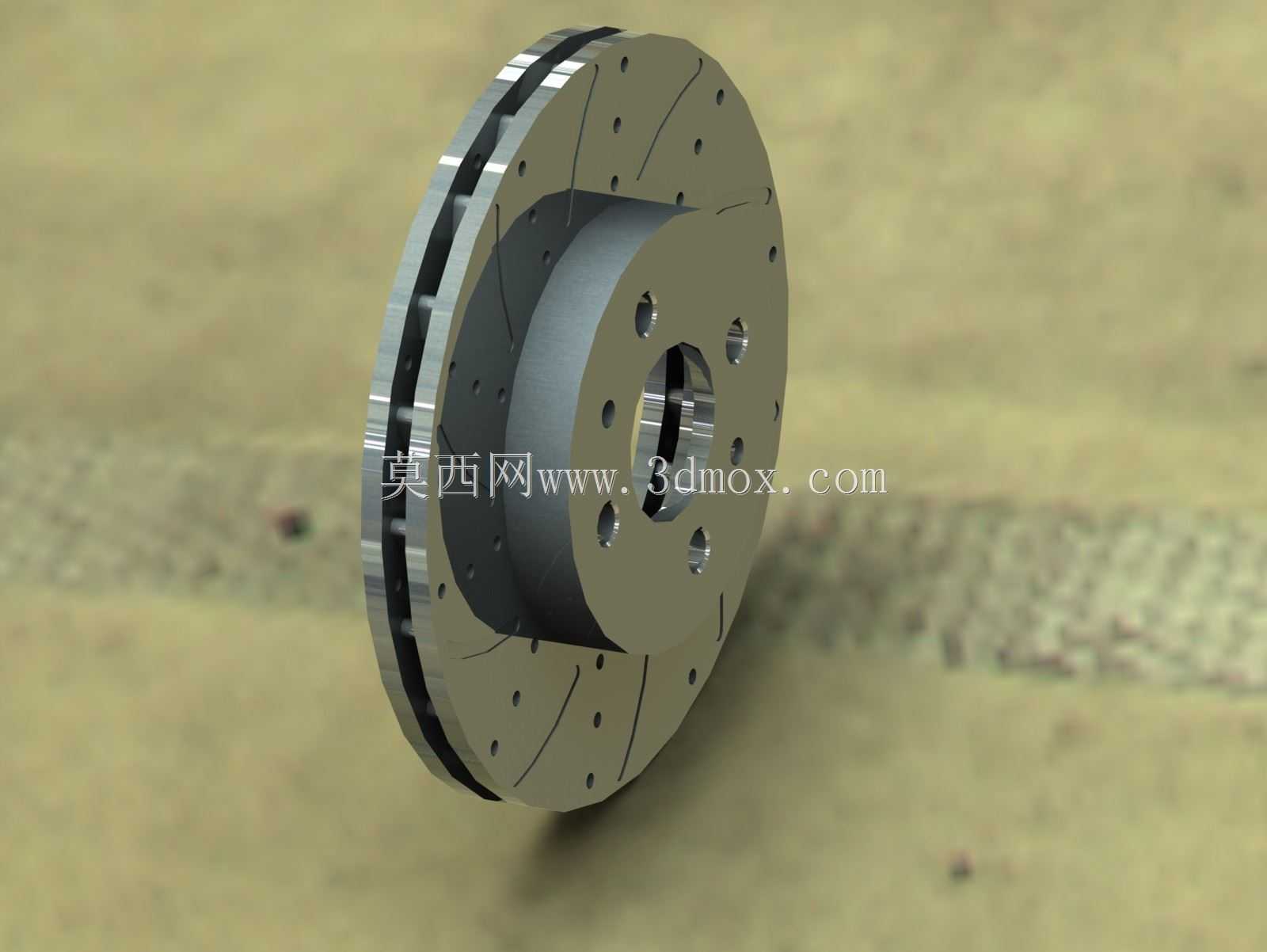

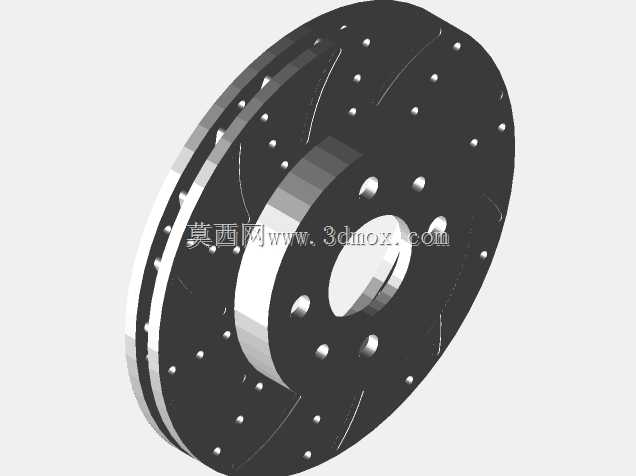

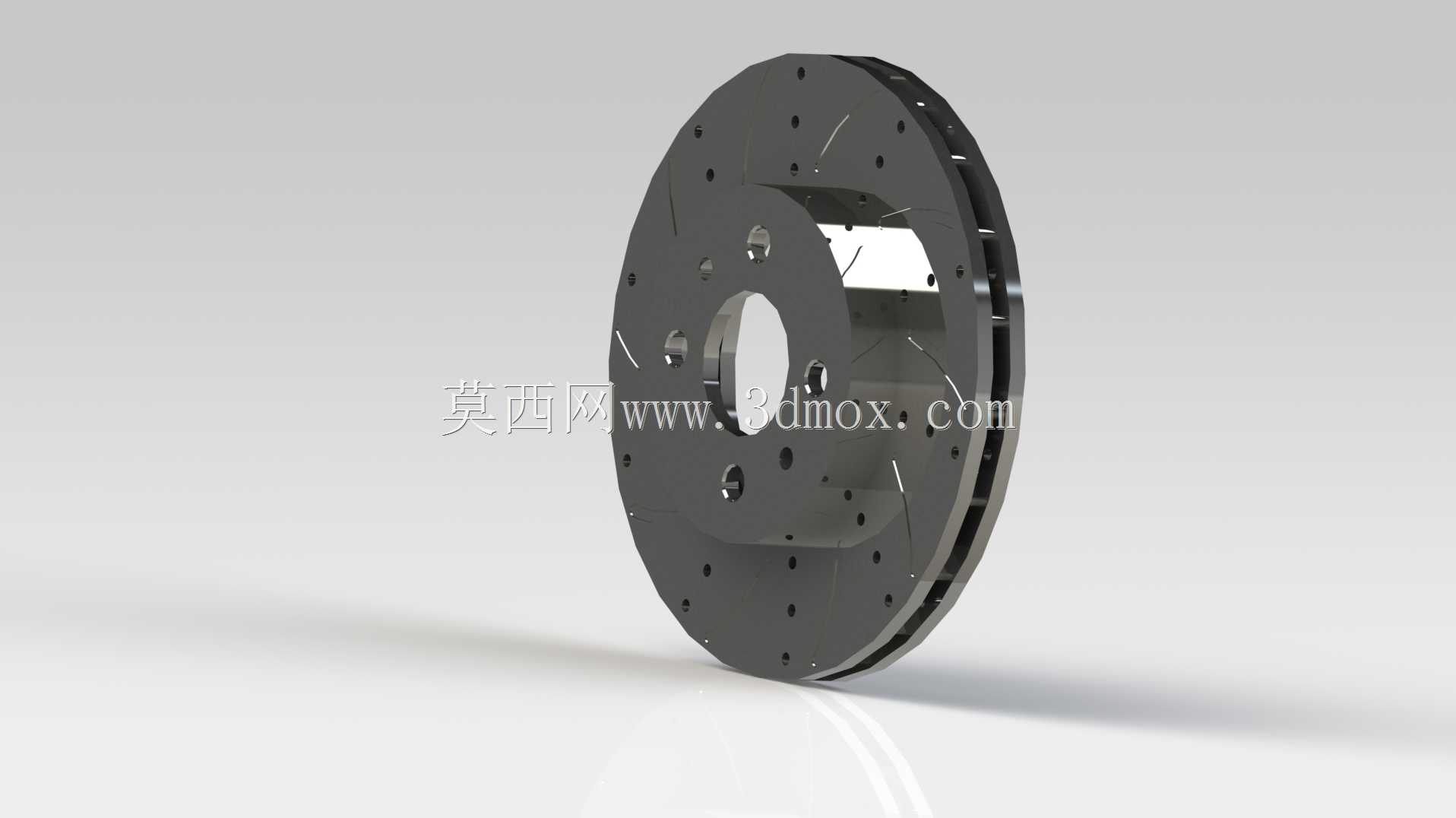

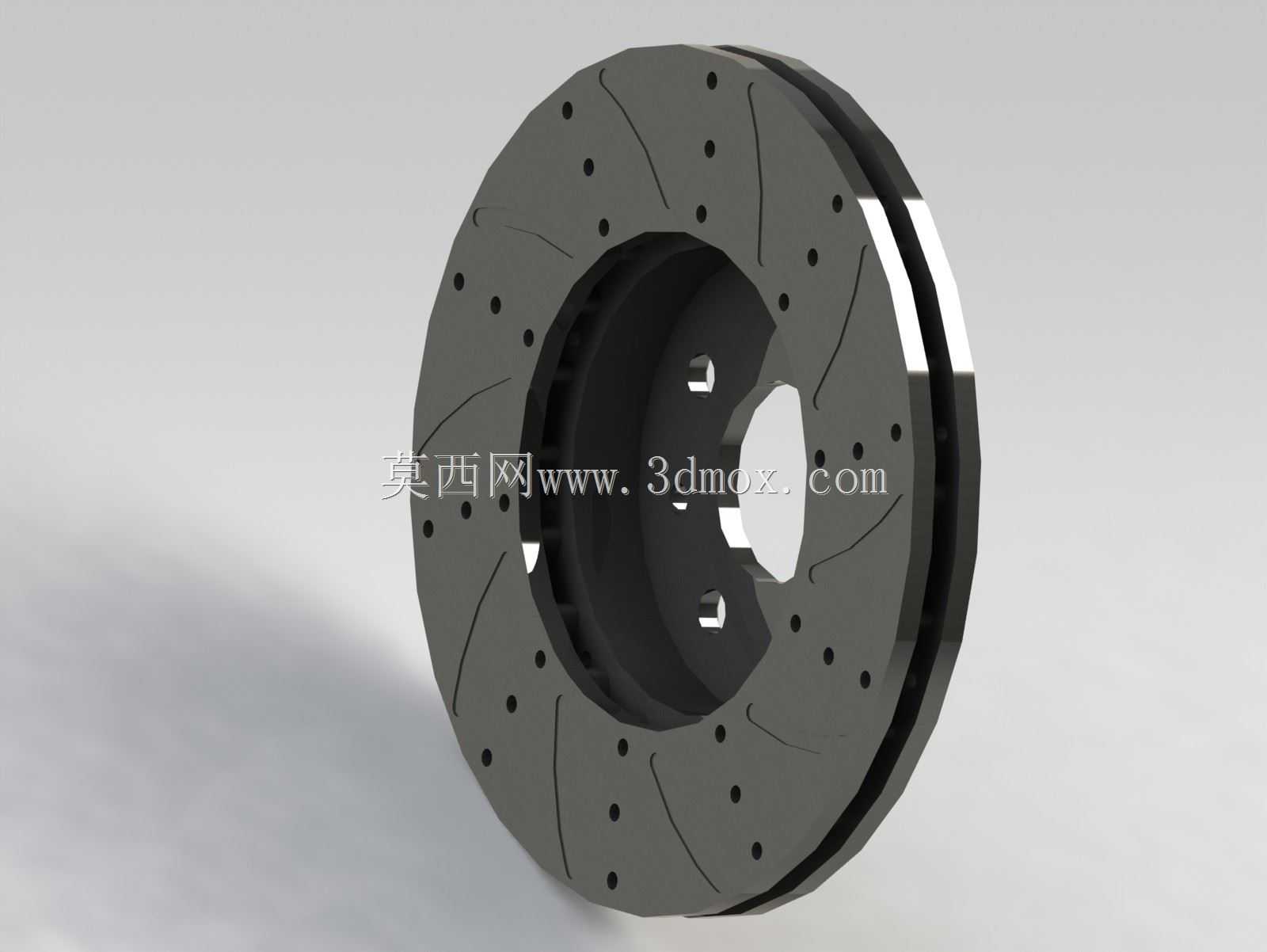

交叉钻孔开槽通风式车用制动盘结构

　　在乘用车与轻型商用车的盘式制动系统中，制动盘是承担动能转化、实现车辆减速停驶的核心摩擦副部件，这类带交叉钻孔与通风开槽结构的制动盘，主要适配对制动热稳定性要求较高的乘用车型，覆盖日常公路行驶、连续山路制动等多场景使用需求。不同于实心制动盘的结构形式，该制动盘采用双摩擦面中间带通风流道的夹层设计，摩擦工作面上的交叉钻孔并非仅为外观装饰，其核心作用是在制动片与盘面高速摩擦时，快速导出摩擦界面产生的磨屑，避免磨屑在摩擦面间形成磨粒磨损加剧盘面损耗，同时钻孔可打通内外通风腔，让制动过程中受热的空气快速流通，降低连续制动时的盘面热容量累积，减少热衰退出现的概率。盘面的斜向开槽设计，一方面可以在制动初期快速刮除制动片表面的水膜与粉尘，

　　解决雨天涉水后制动初段摩擦力不足的问题，另一方面开槽边缘可对制动片接触面形成持续的微量修磨作用，避免制动片表面出现釉质化硬结，长期维持稳定的摩擦系数。从安装边界来看，该制动盘的中心安装毂采用台阶式定位结构，中心孔与轮毂轴头采用过渡配合实现径向定位，安装端面上的多个螺栓孔沿圆周均布，与轮毂轴承座的安装螺柱位置完全匹配，安装时需保证盘面与轮毂端面的端面跳动量控制在工程允许范围内，避免制动时出现踏板抖动、方向盘震颤的问题。设计过程中，通风道的走向采用径向偏置的流线型结构，随车轮转动时可利用离心力形成主动泵风效应，将内腔热空气从盘体外缘甩出，冷空气从中心毂侧的进风口持续补入，相比直通风道结构，散热效率有明显提升。

　　交叉钻孔的位置排布避开了盘面的应力集中区域，所有孔位均做了倒角去毛刺处理，避免钻孔边缘在冷热交变应力下产生裂纹扩展，开槽的深度控制在摩擦面允许磨损极限范围内，当盘面磨损至开槽底部时即达到更换阈值，可给维保人员提供直观的磨损判断依据。摩擦面的平面度、两摩擦面的平行度都有严格的形位公差要求，加工过程中需经过精车、动平衡校验工序，避免高速旋转时产生不平衡量带来的整车振动。在实际装车匹配时，该类制动盘需适配对应摩擦系数等级的制动片，避免硬度过高的制动片加剧盘面磨损，同时制动卡钳的安装支架需保证制动片与盘面的间隙均匀，避免出现偏磨现象。相比普通实心制动盘，该结构的制动盘在连续十次以上的高强度制动循环中，盘面最高温度可降低15%-20%，

　　摩擦系数衰减幅度可控制在10%以内，能有效避免长下坡路段制动失效的风险。钻孔与开槽的排布密度经过多轮台架试验验证，既保证了散热排屑的效果，又不会过度削弱摩擦面的结构强度，盘面的厚度设计兼顾了散热效率与使用寿命，在正常使用工况下可满足数万公里的行驶磨损需求。安装毂的厚度与轮毂轴承的安装位深度匹配，装配后制动盘的摩擦面中心面与卡钳中心面重合，避免制动片出现偏载磨损。
