起重机用工字梁吊装夹持工装结构

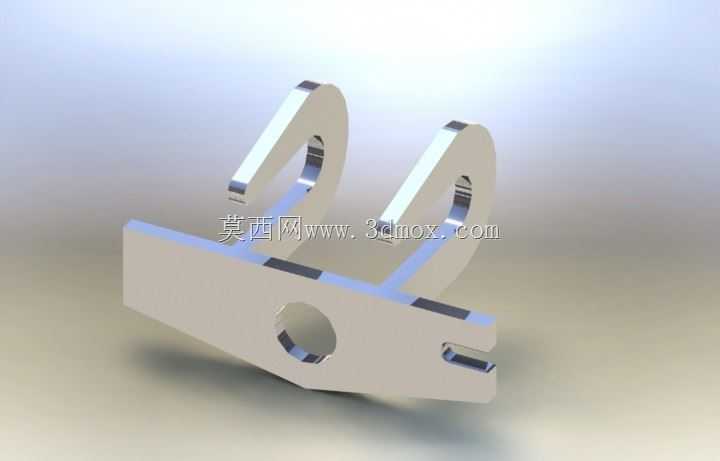

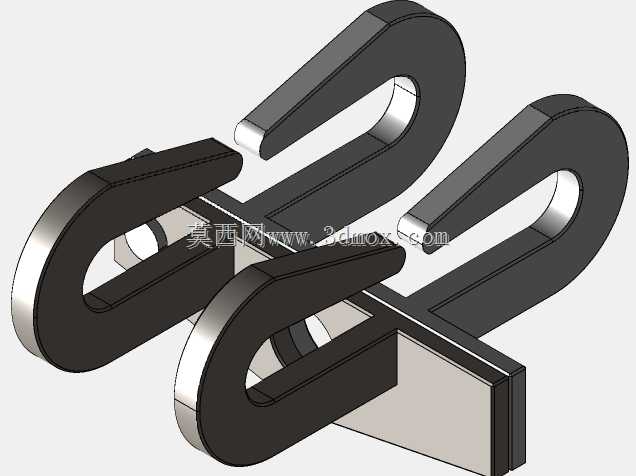

　　在厂房构件吊装、钢结构安装、重型设备移位这类现场作业场景里，工字梁作为横向承载的核心受力构件，其转运、就位过程的夹持可靠性直接决定作业安全与施工效率，这款夹持结构正是针对工字梁吊装作业的实际需求开发的专用配套工装。不同于通用吊具依靠绳索捆绑的作业方式，该夹持结构采用对称双爪咬合的受力形式，作业时可直接卡合在工字梁的下翼缘两侧，无需额外缠绕捆绑，大幅缩减吊装前的准备工时，同时避免绳索捆绑带来的梁体表面涂层磨损、捆绑点滑移的风险。从结构受力逻辑来看，该夹持件的主体采用一体式块状承载基体，基体上部开设的吊装孔用于连接起重机吊钩端的卸扣或吊环，孔位经过受力居中校核，起吊时吊点作用力可沿基体垂直向下均匀传递至两侧夹持爪，

　　避免偏载带来的夹持失效风险。两侧的夹持爪采用与工字梁翼缘斜面匹配的V型咬合口，咬合口的角度完全适配标准热轧工字钢的翼缘倾斜角度，当吊重施加时，夹持爪会在重力作用下产生向内的自锁抱紧力，吊重越大，咬合抱紧的作用力越强，从机械结构层面实现载荷自锁，无需额外的锁止机构即可保证夹持状态的稳定性。设计过程中充分考虑了不同规格工字梁的适配边界，夹持爪的开合行程覆盖常规厂房建设、设备安装场景中常用的工字钢型号范围，咬合口的接触长度经过压强校核，确保在额定载荷下，接触应力不会超过工字梁钢材的表面屈服强度，避免夹伤梁体翼缘，也不会因局部压强过大导致夹持爪出现塑性变形。基体与夹持爪的衔接部位采用圆弧过渡结构，消除直角应力集中点，

　　在反复起吊的交变载荷作用下，不会因应力集中产生疲劳裂纹，延长工装的实际使用寿命。从安装使用的边界条件来看，该夹持结构无需额外的动力源或操作机构，现场作业人员仅需将两侧夹持爪拉开卡入工字梁下翼缘，确认咬合口完全贴合翼缘斜面后即可挂钩起吊，脱钩时仅需在梁体放置平稳、吊重完全卸载后，向外拨动夹持爪即可完成拆卸，单人即可完成全部操作，适配高空作业、狭小空间作业等复杂现场的操作需求。结构的整体外形紧凑，无外凸的易磕碰结构，存储转运时可直接叠放，不会占用过多的工具箱空间，夹持爪的咬合面做了防滑处理，即使梁体表面存在少量浮锈、油漆涂层，也能保证足够的摩擦系数，避免起吊瞬间出现滑移窜动。不同于市面上部分焊接式夹持工装存在的焊缝强度不稳定问题，

　　该结构的承载基体采用整体加工成型，受力路径上无焊接接缝，从毛坯加工阶段就保证了金属纤维的连续性，整体强度冗余量满足起重作业的安全系数要求，可适配不同吨位级别的手动葫芦、电动葫芦以及桥式起重机、汽车吊的吊装作业场景，在钢结构厂房搭建、生产车间设备布局调整、仓储重型货架安装等涉及工字梁转运提升的作业环节中，都能提供稳定可靠的夹持承载能力，替代传统的绳索捆绑、焊接吊耳等作业方式，降低作业人员的操作强度，同时减少焊接吊耳后续切割打磨的工序，提升现场作业的整体效率。
