跨钻开槽通风型汽车制动盘结构设计

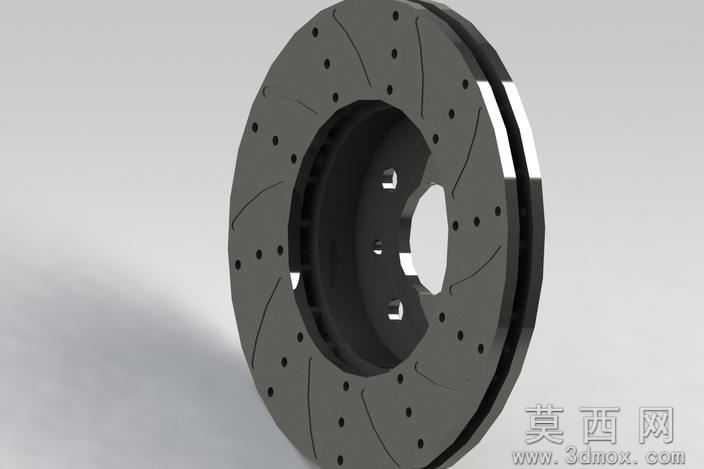

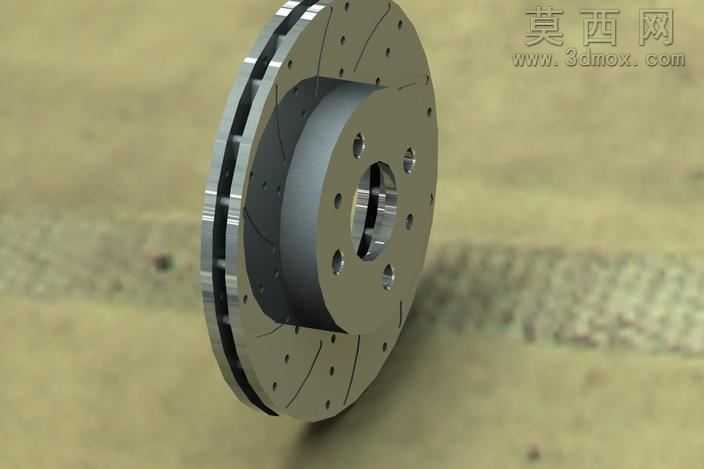

本作品为跨钻与开槽结合的通风式制动盘三维模型，建模过程严格参照汽车制动系统实际工况参数完成，整体采用参数化建模逻辑搭建，可根据不同车型的安装孔位、制动卡钳匹配需求快速调整尺寸参数。模型主体分为摩擦盘体与中心安装毂两个核心结构部分，摩擦盘采用双层夹腔通风结构，两层摩擦盘面之间均匀分布径向导流筋，车辆行驶时气流可从盘体内侧进入夹腔，顺着导流筋快速带走制动过程中摩擦产生的热量，大幅降低连续制动工况下的热衰减风险。摩擦盘面同时设计了跨钻排布的散热孔与斜向开槽结构，跨钻的通孔不仅进一步提升了盘体的散热效率，还能在制动过程中刮除制动片表面磨下的粉尘碎屑，避免碎屑夹在摩擦副之间造成制动抖动；斜向开槽则可以快速排走雨天制动时盘面的水膜，缩短湿滑路面的制动响应距离，同时开槽边缘的切削效应可以让制动片与盘面的接触更贴合，提升初始制动力的响应速度。中心安装毂采用一体化加厚结构，与摩擦盘体的连接位置做了圆弧过渡强化处理，可承受制动时传递的巨大扭矩，安装孔位按照标准乘用车轮毂参数排布，每个孔位周边都做了局部加厚的应力分散设计，避免长期交变载荷下出现孔位开裂问题。渲染阶段采用金属铸铁材质模拟真实制动盘的质感，盘面做了细微的粗糙纹理处理还原铸造毛坯加工后的表面状态，金属反光参数调整为低反光度的哑光金属效果，通风槽与钻孔内部做了轻微阴影处理突出结构层次感，整体渲染效果清晰展现了制动盘的所有结构细节，可直接用于制动系统教学演示、产品结构验证、改装部件方案展示等场景。建模过程中对所有圆角、倒角、拔模角度都做了符合实际加工工艺的处理，不存在无法开模或无法机加工的不合理结构，模型的装配基准面、安装配合尺寸都严格遵循行业通用标准，可直接导入各类工程仿真软件完成热结构耦合分析、制动强度校核等后续工作。
