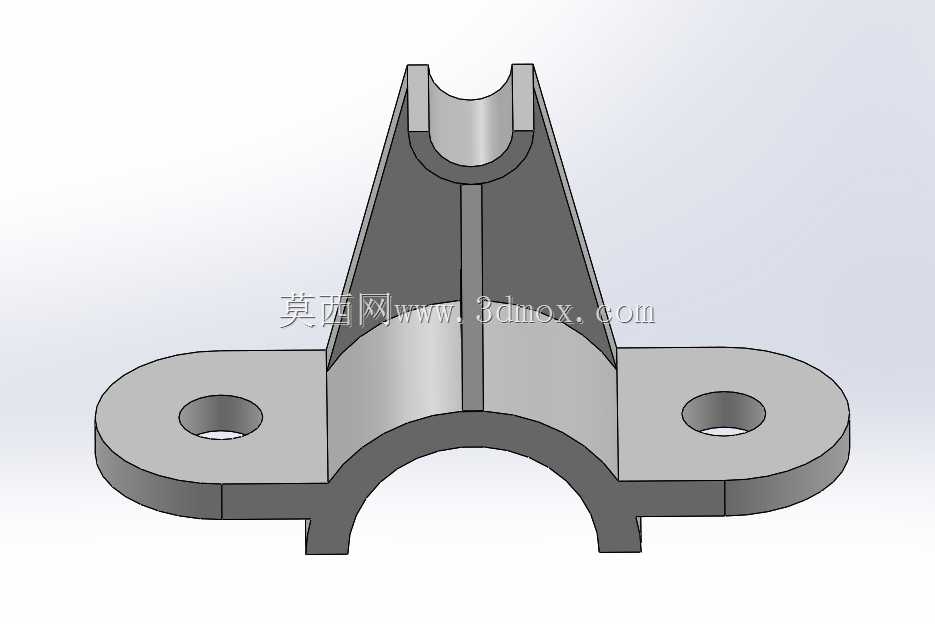

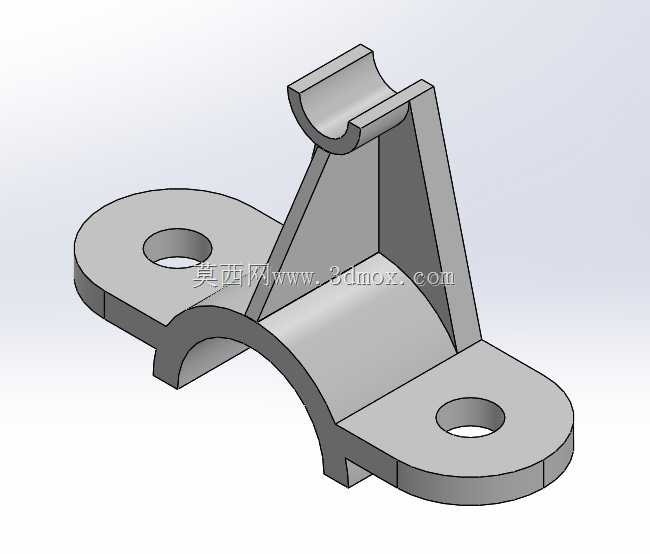

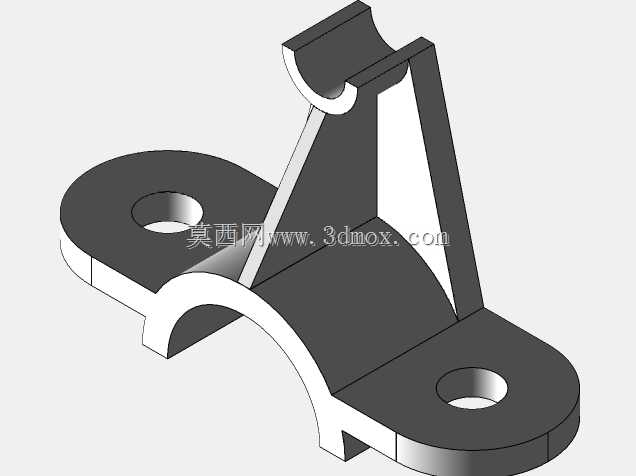

带加强筋双安装耳半圆管夹支撑座

　　这款带加强筋的双安装耳半圆管夹支撑座，是管路布设场景里极为常用的紧固支撑构件，在工业流体输送、气动回路搭建、小型设备管线排布等场景中都有大量应用，主要作用是抱紧固定圆形截面的管材，同时通过两侧的安装耳将管路载荷传递到安装基面，避免管路因自身重量、介质冲击或是设备运行振动出现移位、变形甚至接口松脱的问题。

　　从结构设计逻辑来看，主体采用下半圆的抱紧弧面，弧面曲率与待固定管材的外径完全匹配，保证抱紧时接触面足够大，不会出现局部应力集中压伤管壁的情况，也能提升抱紧后的摩擦力，防止管材轴向窜动。两侧的安装耳做了扁平化延伸设计，每个耳片上预留了同轴的螺栓过孔，安装时可以直接穿入螺栓固定在安装基面，不需要额外做焊接或是复杂的适配加工，现场装配效率很高。考虑到支撑座需要承受管材的径向载荷以及部分侧向冲击力，在半圆抱紧面和顶部的上半圆卡接位之间，设置了两块三角形的加强筋，筋板从安装耳的上表面一直延伸到顶部卡爪的根部，直接补强了整个构件的抗弯截面模量，就算是长期承受交变振动载荷，也不会出现筋根断裂、支撑变形的问题。顶部的上半卡爪做了和下半弧面对应的半圆缺口，装配时可以和配套的上半管夹配合，完整包裹住管材圆周，实现360度的抱紧固定，卡爪的侧边做了微小的止口设计，合装时能自动对齐上下半夹的位置，不会出现装配错位。

　　从安装边界来看，两个安装耳的中心距是设计时的核心安装尺寸，直接决定了底座的打孔位置，安装耳的厚度经过校核，在螺栓拧紧到额定扭矩时，耳片不会出现翘曲变形，螺栓过孔的直径比常用安装螺栓大1mm左右，预留了微小的安装调整余量，抵消安装基面的打孔位置误差。整个构件的外形没有尖锐的棱角，所有棱边都做了小圆角过渡，一方面是避免加工和装配时割伤操作人员，另一方面也能减少应力集中点，提升构件的疲劳强度。在实际选型使用时，需要重点匹配下半圆弧面的内径和待固定管材的外径，过大会导致抱紧力不足出现松动，过小则会无法装配或是压伤管壁，同时要根据管材的重量、管路内的介质压力以及现场的振动等级，确认安装螺栓的规格和拧紧扭矩，保证固定可靠性。这类支撑座相比传统的焊接式管架，不需要现场焊接作业，拆装调整都很方便，在设备改造、管线维护场景下优势尤为明显，同时一体化的结构设计也减少了装配零件数量，降低了备件管理的难度。建模过程中，优先通过拉伸凸台做出两侧安装耳和下半圆主体的基础轮廓，再通过拉伸切除做出螺栓过孔和顶部的卡接弧面，最后添加三角形加强筋并对所有棱边做圆角处理，建模逻辑完全贴合实际加工的工序顺序，后续如果需要调整适配不同管径的管材，只需要修改弧面直径和安装耳中心距的参数就能快速衍生出同系列的不同规格型号，参数化调整效率很高。
