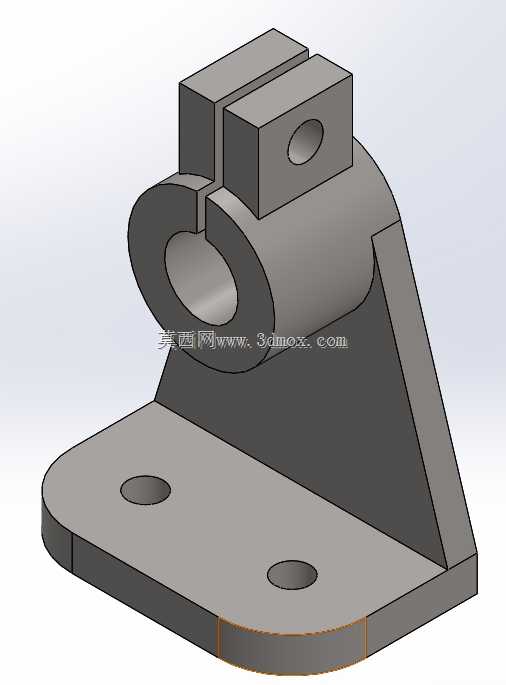

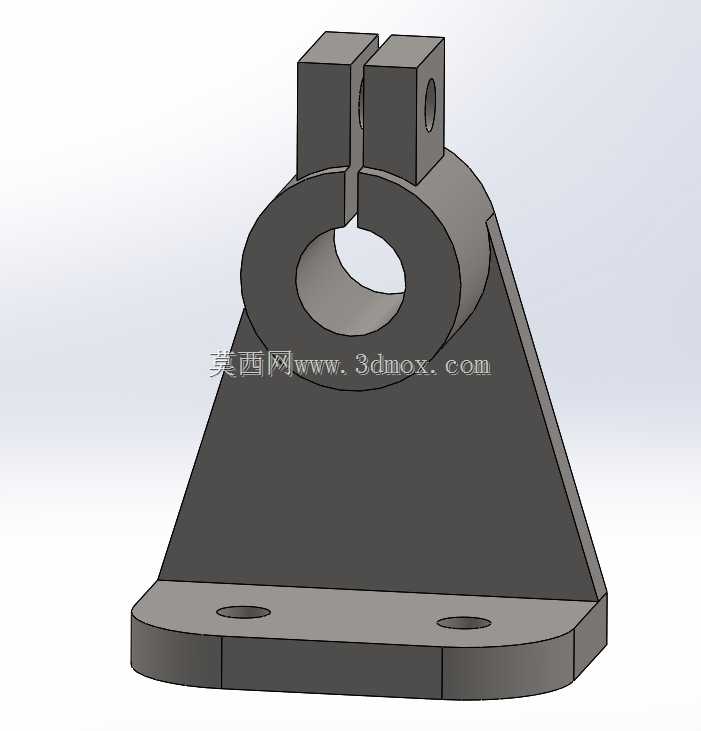

该支撑固定支座主要应用于工业传感检测场景中,作为外置式传感器的安装承载构件,常见于自动化生产线的工位检测、设备运行状态监测、工装夹具的位置反馈单元中,承担传感器的位置固定、角度微调以及与设备主体的连接过渡作用,能够在设备运行产生小幅振动的工况下保持传感器安装位置的稳定性,避免检测信号因安装松动出现偏差。从结构功能来看,底部为带圆角的平板式安装基座,开设两个同轴度公差控制在0.1mm以内的通孔,用于穿设螺栓将整个支座固定在设备机架、工装台面或者生产线的型材支架上,基座的圆角设计一方面是为了避免安装过程中锐边划伤操作人员,另一方面也能减少应力集中,在支座承受上部载荷时降低基座边角处的开裂风险。中部为三角形加强筋连接的支撑臂结构,
三角形筋板从基座平面一直延伸到上部的铰接筒身位置,这种结构设计能够在尽可能减少整体重量、降低材料用量的前提下,提升支座的抗弯折能力,当上部安装的传感器受到外力触碰或者设备运行带来的侧向冲击力时,筋板可以将受力均匀传导到整个基座平面,避免支撑臂出现形变偏移。上部的铰接结构是整个支座的核心功能区,采用开缝式筒夹设计,筒身中部开设一条贯通的窄缝,上方延伸出两个带同轴通孔的夹块,当穿设在夹块孔内的紧固件锁紧时,筒身的内孔直径会产生小幅收缩,从而抱紧穿设在筒孔内的传感器安装杆,这种设计一方面可以实现传感器沿杆轴方向的位置无级调整,另一方面也可以绕杆轴转动调整传感器的检测角度,调整到位后锁紧夹块即可完成固定,相比固定式的安装孔位,
这种铰接夹装结构的适配性更强,能够兼容不同直径规格的传感器安装杆,也能满足现场调试时反复调整检测位置的需求。设计过程中首先确定的是安装边界尺寸,底部基座的两个安装孔中心距需要匹配常用的工业铝型材安装槽间距,以及常规工装台面上的标准孔位排布,确保支座不需要额外加工转接板就可以直接固定在现有设备上;筒身的内孔直径参考常用的圆柱型传感器外壳直径以及配套安装杆的通用尺寸,预留0.2-0.5mm的间隙,方便安装杆穿入的同时,保证锁紧后有足够的抱紧力;夹块上的通孔尺寸匹配标准的内六角螺栓规格,不需要定制特殊紧固件,降低现场安装的配件成本。整体结构的壁厚设计遵循等强度原则,基座厚度、支撑臂壁厚、筒身壁厚以及夹块厚度保持相近的尺寸,
避免压铸或者机加工过程中因为壁厚不均产生内应力,同时也能保证整体结构的受力均匀,在长期承受振动载荷的工况下不会出现局部疲劳损坏。实际使用时,先将支座通过底部的两个通孔用螺栓固定在预设的安装位置,不需要完全锁死螺栓,可以先根据传感器的大致检测方向调整支座整体的朝向,之后将传感器固定在配套的安装杆上,把安装杆穿入上部的铰接筒孔内,调整安装杆的伸出长度以及转动角度,让传感器的检测端对准待检测的工位或者部件,先锁紧夹块上的螺栓抱紧安装杆,再锁紧底部基座的固定螺栓完成整个安装流程,这种分步调整的结构设计能够大幅降低现场调试的难度,不需要反复拆装螺栓就可以完成多维度的位置调整。结构的所有棱边都做了0.5mm的倒角处理,避免加工和安装过程中的锐边风险,同时也让整体外观更符合工业构件的设计规范,没有多余的装饰性结构,所有几何特征都服务于安装固定和位置调整的核心功能,没有冗余设计带来的材料浪费和加工成本提升。
