带封闭壳体的双齿轮连杆传动机构

项目分类:齿轮 发布时间:2022-03-03 ID:563200
  • 带封闭壳体的双齿轮连杆传动机构

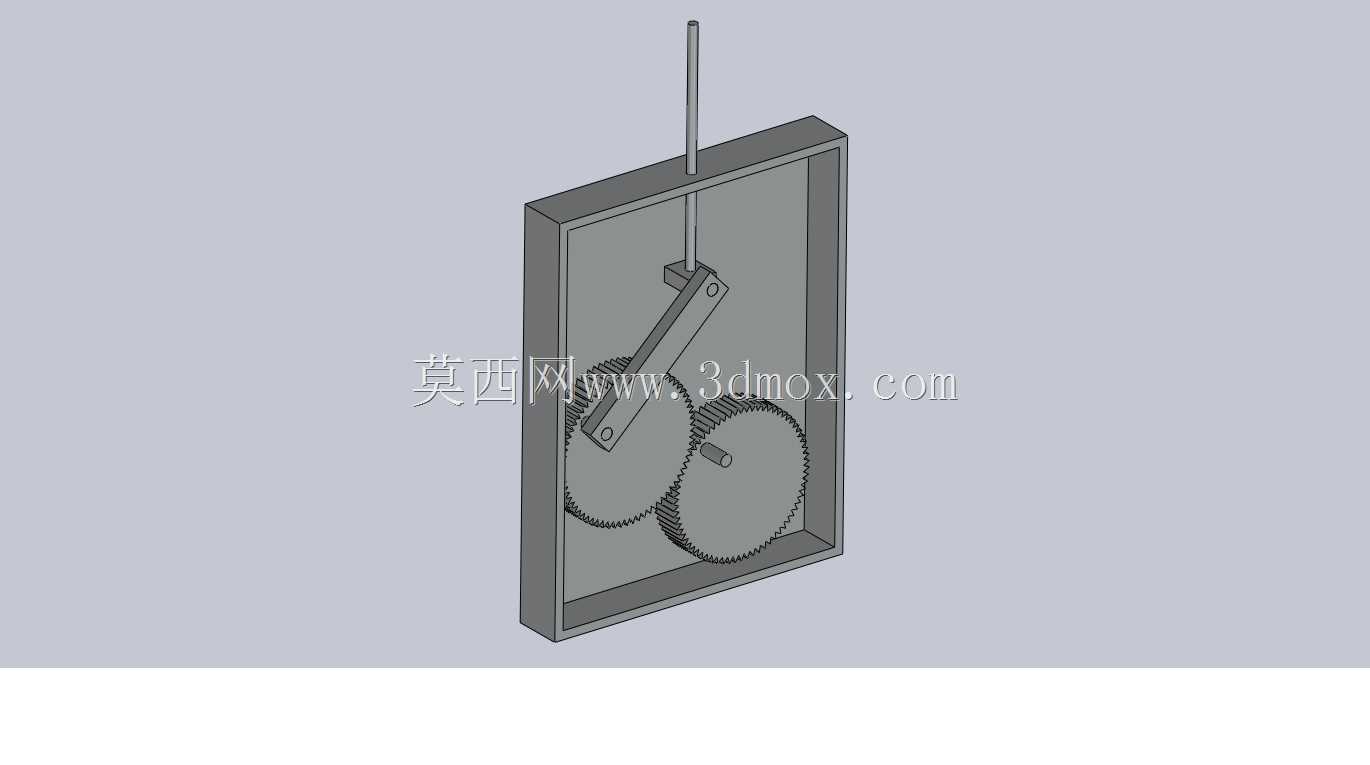

  这套带封闭壳体的双齿轮连杆传动结构,常见于小型行程转换类传感执行单元的动力传递环节,在工业自动化的位置反馈、小行程位移输出场景中应用较多,比如轻载型限位触发机构、小型计数装置的动力输入端,都能见到这类结构的变体。从实际使用角度看,这套结构的核心作用是把顶部输入杆的直线往复位移,通过连杆的摆动转换为两个啮合齿轮的定轴转动,最终在齿轮轴端输出恒定传动比的旋转动作,相比纯连杆传动,加入齿轮啮合副之后,输出端的扭矩传递更平稳,不会出现连杆机构死点位置的卡滞问题,同时封闭的金属壳体可以把所有运动部件包裹在内,避免车间环境里的金属切屑、粉尘落入啮合间隙,也能防止外露运动部件剐蹭操作人员,适配多粉尘、有少量飞溅的普通机加工车间工况。

  设计这套结构的时候,首先要确定的是输入杆的行程边界,顶部伸出壳体的光杆是直线运动的输入件,杆身和壳体上盖的导向孔采用间隙配合,配合公差选H8/f7就能满足轻载往复运动的需求,导向孔的长度要做到杆径的1.5倍以上,避免杆身伸出最长位置时出现翘曲卡滞。连杆的一端和输入杆下端做铰接,铰接轴的位置要根据输入行程计算好摆角,整套结构的摆角控制在35度以内,避免连杆运动到极限位置时和壳体内壁发生干涉,连杆另一端铰接在大齿轮的偏心销位置,偏心销的偏心距直接决定了输入直线行程和齿轮转动角度的对应关系,这里偏心距设置为大齿轮分度圆半径的1/4,既保证足够的输出转角,也不会让连杆受力角度过大导致传动效率下降。

  两个齿轮采用外啮合直齿结构,模数选0.8就能满足这类轻载传动的强度要求,大齿轮齿数设置为32,小齿轮齿数设置为20,传动比为1.6,两个齿轮的中心距严格按照模数和齿数计算值加工,中心距公差控制在±0.02mm以内,保证齿侧间隙在0.01-0.03mm的合理区间,既不会因为间隙过大导致传动回差超标,也不会因为间隙过小出现转动卡滞、齿面磨损过快的问题。齿轮的安装轴都采用悬臂式固定在壳体后壁上,轴和齿轮内孔的配合选H7/k6的过渡配合,轴根部做R0.5的圆角过渡,避免应力集中导致轴根断裂,齿轮端面和壳体内壁之间预留0.2mm的间隙,防止转动时端面和壳体发生摩擦。

  壳体采用薄钢板折弯拼焊的结构,整体为矩形敞口盒状,后壁是整块安装基准板,所有齿轮轴、输入杆导向套都固定在这块后壁上,前侧可以加装透明亚克力盖板,方便日常观察内部齿轮啮合和连杆运动状态,不需要拆解就能判断是否存在卡滞、磨损问题。安装边界上,壳体后壁预留四个M4的安装螺孔,孔位分布在壳体四个角位置,安装时可以直接固定在设备的安装立板上,输入杆顶端预留M3的螺纹孔,用来连接外部的触发撞块或者驱动件,小齿轮的轴端伸出壳体后壁,轴端加工成D型截面,用来安装触发凸轮、计数拨片或者小型电位器,直接输出旋转动作。

  实际装配的时候,要先把两个齿轮预装在后壁的轴上,手动转动检查啮合顺畅度,确认没有卡滞点之后再安装连杆和输入杆,最后扣合壳体上盖,输入杆穿过上盖导向孔之后要全程推拉测试,确认整个行程范围内没有卡顿、异响,齿面要涂抹少量低温润滑脂,减少长期往复运动的磨损。这套结构不需要额外的张紧机构,因为齿轮中心距是固定的,只要加工精度达标,长期运行也不会出现啮合松动的问题,适合无维护的长周期运行场景,在小型传感触发单元、轻工机械的小行程动作机构里,这类结构的可靠性远高于纯连杆或者纯齿轮的单一传动结构,同时整体体积小巧,壳体外部尺寸控制在120mm80mm40mm以内,不会占用过多设备安装空间,适配紧凑型设备的内部安装需求。
