旋转转直线运动转换演示机构

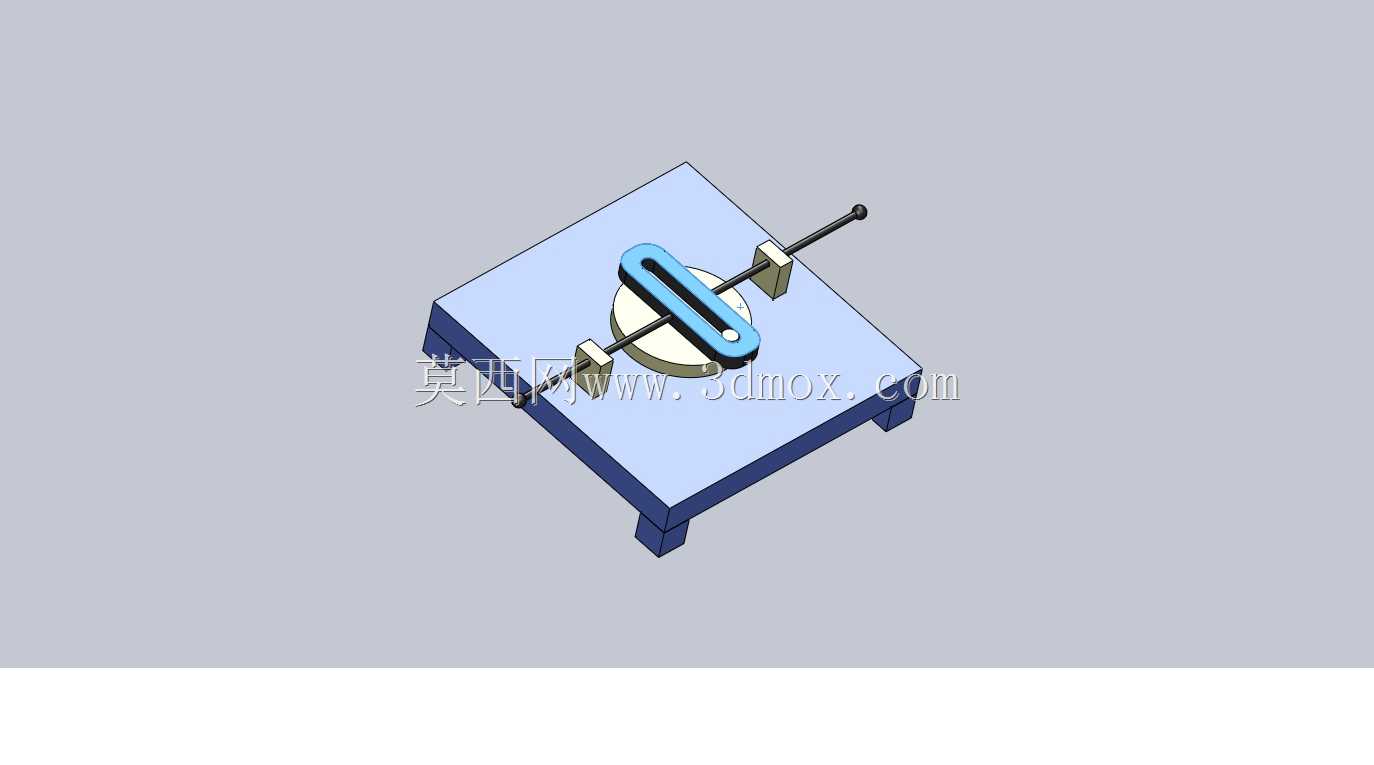

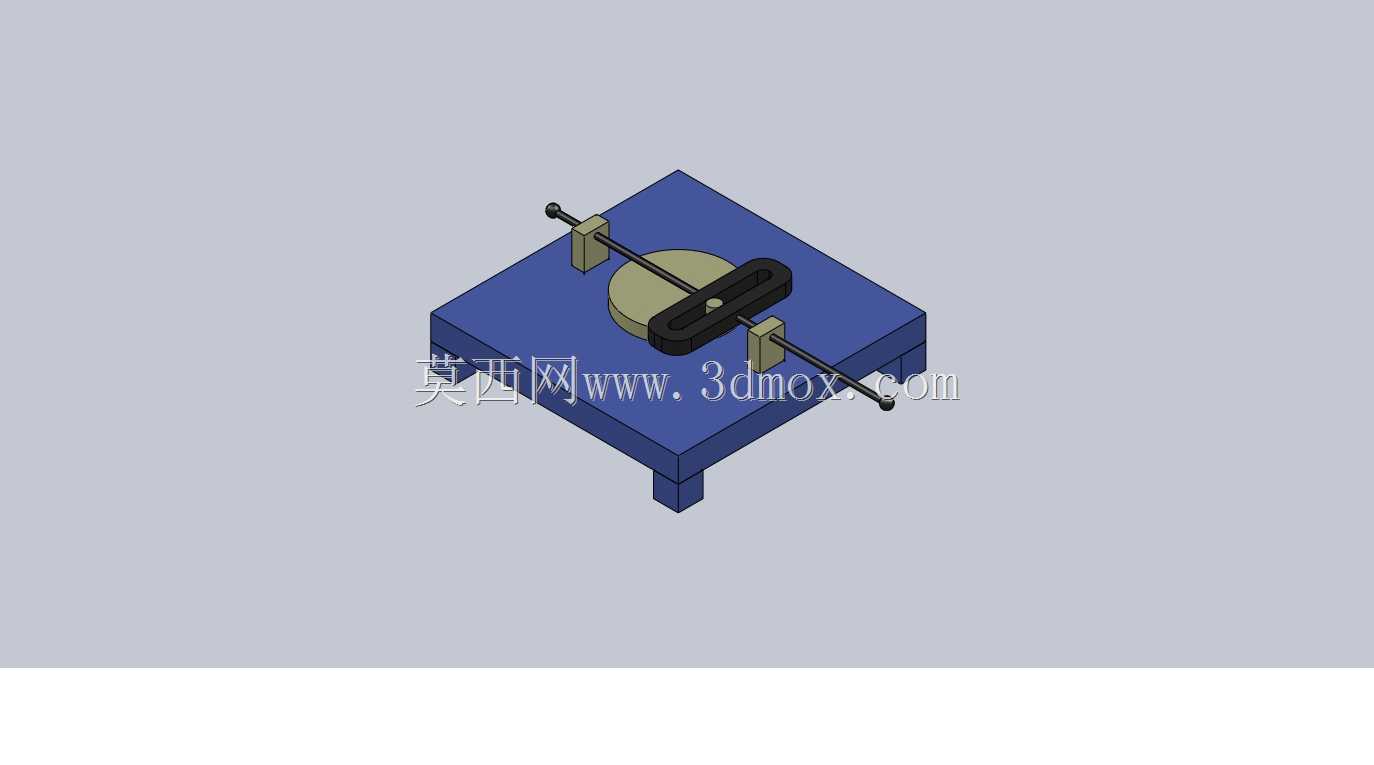

　　这套旋转转线性运动的转换机构，核心采用偏心曲柄搭配长槽滑块的结构形式，在小型自动化送料、工位切换、检测探头往复进给这类场景里适配性极强，很多轻载往复动作的工位不需要复杂的直线驱动源，直接从设备主旋转轴取力，通过这套机构就能输出稳定的直线往复动作，省去额外配置直线电机或者气缸的成本，也能简化设备的气路、电路布线。从实际安装边界来看，整套机构的基座采用方形平板式设计，四个支脚预留了安装孔位，可直接固定在设备台面或者型材支架上，基座整体长宽尺寸控制在200毫米级，高度不超过80毫米，不会占用过多设备内部安装空间，对于紧凑型桌面级设备、教学演示台的集成十分友好。设计过程中首先考虑的是运动行程的可控性，

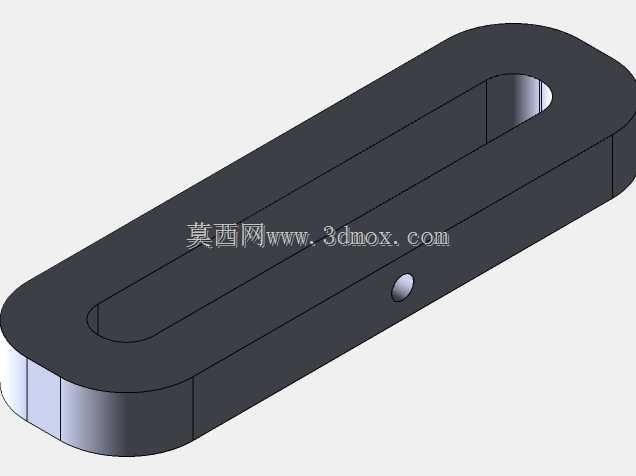

　　偏心轮的偏心距直接决定滑块的直线往复行程，这套结构里偏心销与滑块上的长腰槽采用间隙配合，槽宽与销径的配合公差选H7/g6，既保证运动过程中无卡滞，也能减少回程间隙带来的运动误差，长槽的长度比两倍偏心距多出3毫米的余量，避免运动到上下止点时出现硬接触撞击。两侧的导向支座采用立式块结构，导向杆穿过支座内的直线轴承与滑块端部连接，导向杆的直径根据负载选型，这套演示结构里导向杆直径选8毫米，两个导向支座的间距比滑块最大行程多出20毫米，保证滑块运动到两端极限位置时不会与支座发生碰撞。实际应用中，这套机构的输入端可以直接连接手轮做手动演示，也可以通过联轴器连接减速电机输出轴做连续旋转驱动，输出端的滑块可以加装检测探头、推料拨片、

　　打点针头等执行件，完成对应的往复作业动作。结构设计上没有采用复杂的定制加工件，基座、偏心轮、滑块、导向支座都可以采用常规的铝板或者POM板铣削加工，导向杆采用标准光轴，直线轴承选用标准件，整体加工成本低，装配难度小，不需要复杂的调试过程，只要保证偏心轮的旋转轴线与导向杆的轴线在同一垂直平面内，就能保证运动过程顺畅无卡顿。很多教学场景里用这套机构做曲柄滑块运动原理的演示，能直观展示旋转运动转化为直线往复运动的全过程，学员可以直接观察偏心轮转动角度与滑块位移的对应关系，理解止点位置的运动特性。在工业设备的实际适配中，要根据输出端的负载大小调整偏心轮的厚度以及导向杆的直径，如果负载偏大，可以在偏心销位置加装滚针轴承，

　　减少销与长槽之间的滑动摩擦，提升机构的使用寿命，同时基座的厚度也要对应增加，避免高速运转时出现共振。整套机构的运动特性是滑块在行程中段速度最快，靠近两端止点时速度逐渐降低到零，这种运动特性刚好适配很多需要慢进快退或者快进慢退的作业场景，比如工件表面的喷涂、检测工位的探头进给，不需要额外设置变速结构就能获得符合工艺要求的运动速度曲线。安装时要注意保证导向杆的平行度，两个导向支座的安装孔要同轴，否则会加大导向杆与轴承之间的磨损，甚至出现运动卡滞的问题，基座的安装面要保证平面度，固定时四个角的锁紧力要均匀，避免基座变形影响内部运动件的配合精度。
