手动杠杆式空间运动执行机构结构

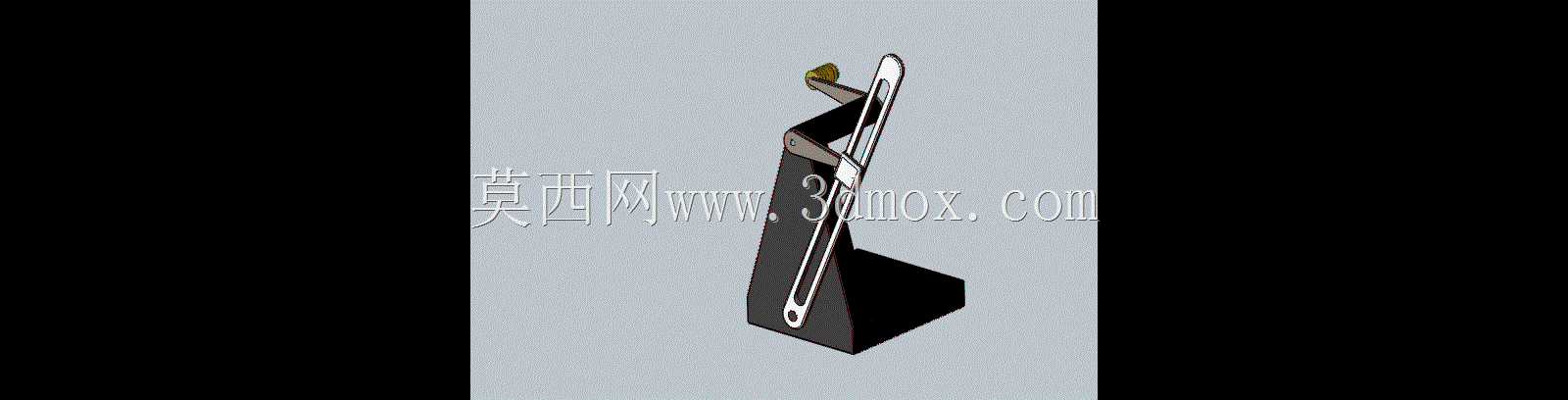

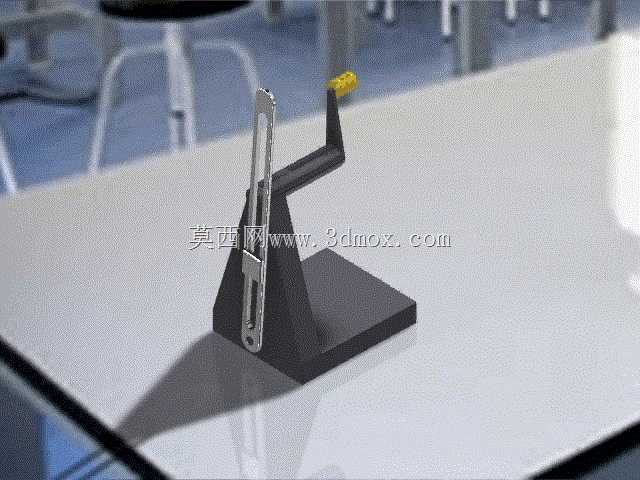

　　该手动操作的空间连杆执行结构，多应用在小型试验台架、教学演示教具、简易工装夹具的手动驱动端，也可作为低速轻载工况下的工位切换执行部件，替代部分小规格气动执行元件，在无气源供给的野外检修工装、教学实训设备中适配性较强。从实际使用场景来看，这类结构不需要额外动力源，操作人员通过握持端部的防滑手柄施力，即可带动整套连杆完成预设轨迹的摆动输出，输出端可连接夹具压头、挡料拨杆、演示轨迹画笔等不同功能端头，适配不同的工位需求。

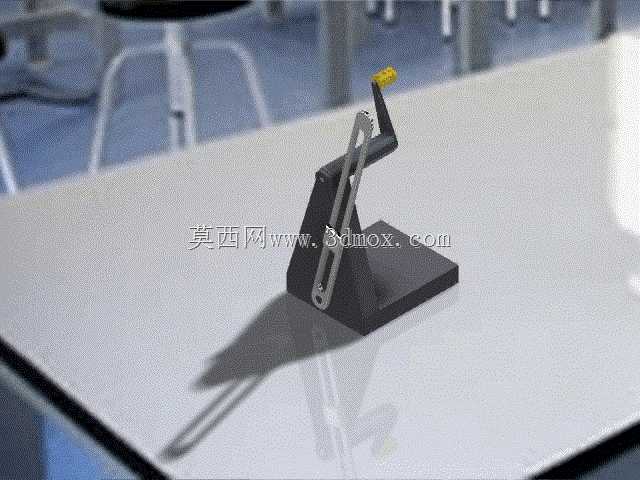

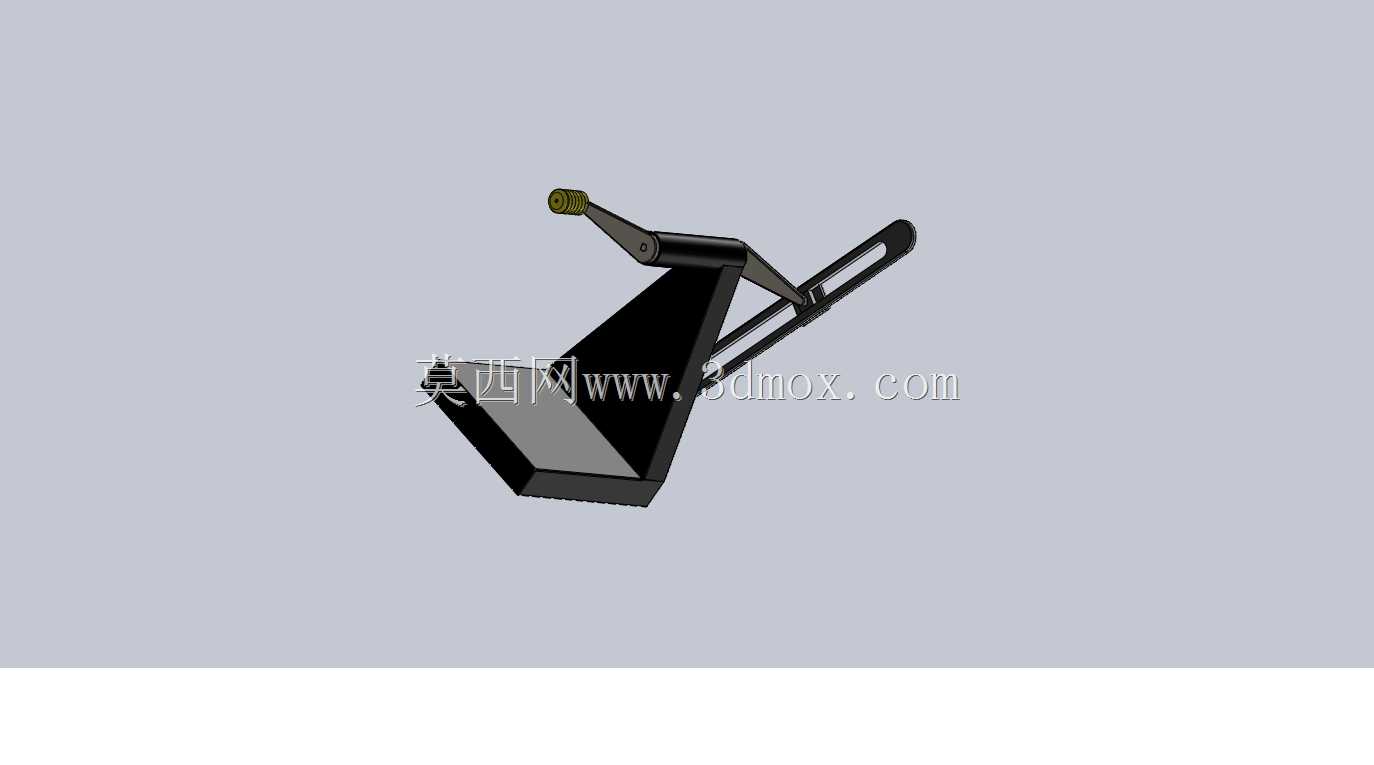

　　设计过程中优先考虑了手动操作的力臂匹配，握持端的手柄长度经过力矩核算，确保操作人员施加15-20N的握持力时，输出端即可获得足够的压紧或拨动力矩，避免操作费力的问题。铰接位置全部采用间隙配合的销轴连接，销轴端部设置限位挡圈，防止机构往复运动过程中销轴脱出，同时铰接副预留了润滑脂填充间隙，长期往复摆动也不会出现卡滞问题。结构的基座部分采用楔形安装面，可通过螺栓直接固定在型材台面或设备安装基板上，基座底部的安装孔位采用长圆孔设计，允许安装时进行±5mm的位置微调，降低安装面的加工精度要求，适配不同加工公差的安装基面。

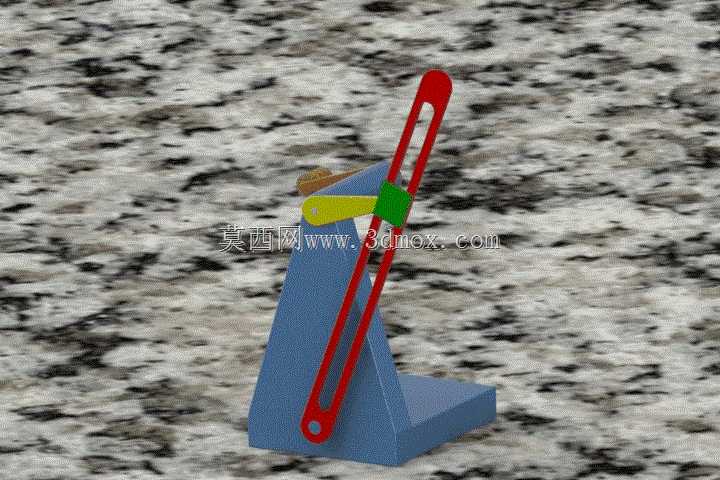

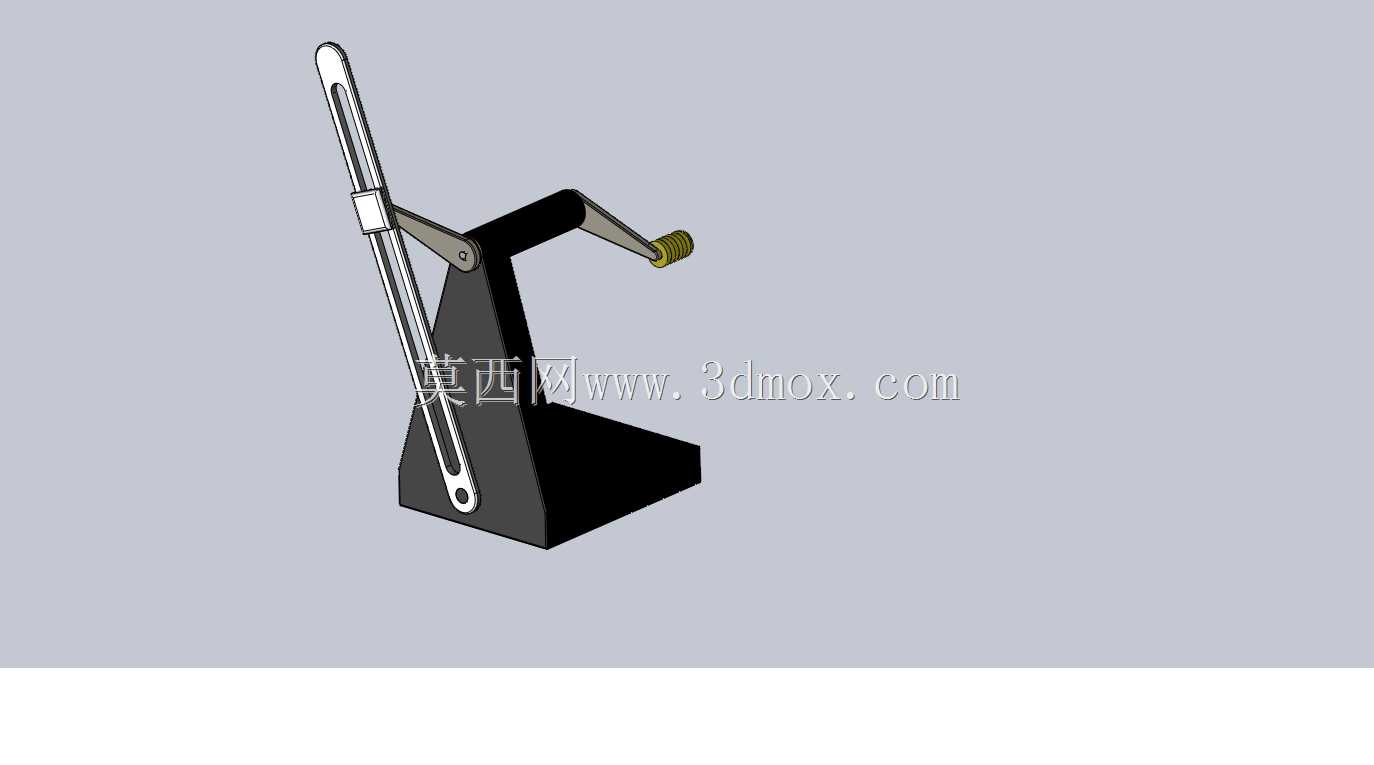

　　整套机构的运动轨迹经过空间运动学校核，手柄摆动角度范围为0-75度时，输出端的摆杆可完成对应角度的平面复合运动，运动过程中各连杆之间无运动干涉，摆杆端部的长槽结构可适配不同连接位置的外接部件，通过调整外接销轴在长槽内的固定位置，可微调输出端的行程范围，满足不同工况下的行程需求。结构的受力部件全部采用等强度设计，杠杆臂的截面采用变厚度结构，在应力集中的铰接位置做了圆角过渡处理，避免长期往复受力出现疲劳断裂问题，非受力面做了减重挖除设计，在保证整体结构刚度的前提下降低整体自重，手动操作时的惯性力更小，操作手感更平顺。

　　从安装边界来看，整套机构收拢状态下的横向占用空间不超过180mm，纵向高度不超过120mm，安装基面距离输出端最低位置预留了20mm的安全间隙，避免运动过程中输出端与安装基面发生刮蹭。手柄端部的防滑套采用橡塑材质，表面设置滚花纹理，即使操作人员佩戴劳保手套操作也不会出现打滑问题。整套结构没有复杂的异形曲面，所有零部件都可采用常规的铣削、钻削工艺加工完成，不需要特殊的加工设备，加工成本较低，后期维护时仅需定期在铰接位置补充润滑脂即可，易损件只有铰接销轴，更换时不需要拆解整套结构，维护便捷性较好。在教学实训场景中，这套结构可直接作为运动学教学的演示教具，直观展示空间连杆机构的运动传递过程，帮助学习者理解杠杆传动、铰接约束的实际应用形式；在工装应用场景中，可作为小型工件的手动压紧机构，适配小批量生产的工位压紧需求，压紧力稳定，操作行程清晰，不会出现过压或压紧不到位的问题。
