立式间歇传动日内瓦机构结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:563207
  • 立式间歇传动日内瓦机构结构设计

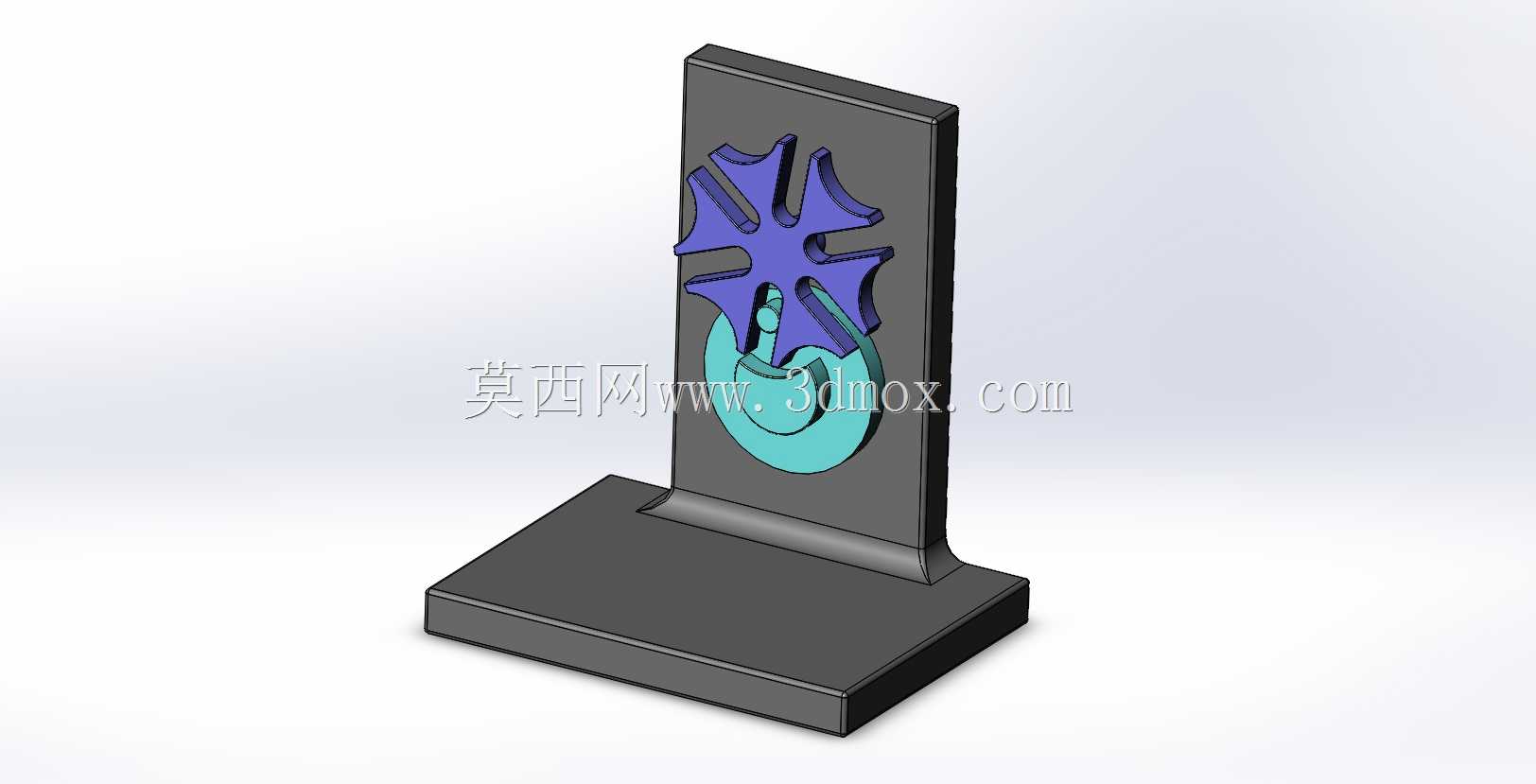

  日常做传动方案选型时,间歇转位类的需求占比不低,不管是多工位装配转盘、包装线的步进送料,还是仪器仪表的档位切换机构,槽轮也就是日内瓦机构始终是结构工程师绕不开的经典方案,这次做的立式安装款日内瓦装置,就是针对桌面级演示、小型工位转位场景做的落地化结构设计。先从实际安装边界说起,整个装置采用立式基座支撑结构,底部是带加强筋的矩形安装底座,底座平面做了平整的安装贴合面,预留的安装孔位可以直接固定在实验台、设备机架的平面上,不需要额外做转接支架,整体竖向布置的结构把传动组件都集成在立式支撑板的单侧,不会占用过多的台面横向空间,适合安装空间竖向富余、横向局促的小型设备场景。很多人对日内瓦机构的印象停留在教科书的平面示意图,

  实际落地设计时要考虑的细节远不止槽轮和拨销的配合:首先是拨盘的驱动端,这个结构里把主动拨盘做在支撑板下部,和上部的槽轮形成上下错位的传动副,拨盘上的圆柱销做了圆角过渡处理,避免进入槽轮径向槽时出现刚性卡滞,拨盘的锁止弧和槽轮的凹弧面做了配研级的间隙配合,当圆柱销脱离径向槽的阶段,锁止弧能完全卡住槽轮的位置,不会出现工位偏移,这一点对于有定位精度要求的转位场景至关重要,比如多工位检测设备的工位停顿阶段,锁止不可靠会直接导致检测数据偏差。再看槽轮部分,这个设计采用的是四槽外槽轮结构,对应主动轴每转一圈,槽轮完成90度的间歇转位,动停比经过核算匹配小型工位的作业节拍,既不会因为转位过快产生冲击,也不会因为停顿时间过长拖慢整体作业效率。

  槽轮的径向槽做了等角度均分,槽宽和圆柱销的配合间隙控制在滑动配合的合理区间,既保证传动时无明显旷量,又不会因为过盈导致转动卡涩。立式支撑板和底座之间做了三角形加强筋连接,因为槽轮和拨盘的传动反力会作用在支撑板上,没有加强筋的话长期运行会出现支撑板倾斜,导致传动副的啮合间隙变化,出现磨损加快、传动异响的问题。从实际用途来说,这个结构除了可以作为机械原理的教学演示教具,还能直接经过尺寸缩放适配不同的工业场景:比如小型自动化装配线的四工位转盘,把工装夹具直接安装在槽轮的输出轴端,就能实现装配、检测、下料的步进转位;也可以用在小型包装设备的送膜机构里,通过间歇传动实现包装膜的定长输送,相比棘轮机构传动更平稳,冲击噪音更小,

  相比凸轮间歇分割器成本更低,结构更简单,维护时只需要定期给转动副加注润滑脂即可,不需要复杂的间隙调整。设计时特意把所有传动组件都布置在支撑板的前侧,驱动电机可以直接安装在支撑板后侧,和主动拨盘轴直连,不需要额外的同步带或者齿轮传动链,减少了传动环节的误差累积,也压缩了整体的结构厚度。输出轴的轴端做了标准的轴径和键槽设计,用户可以根据自己的实际负载需求安装转盘、摆臂或者其他执行件,不需要二次加工输出轴的连接结构。考虑到长期运行的磨损问题,槽轮和拨销的接触部位在建模时就预留了表面处理的厚度空间,可以根据使用频率选择淬火、镀硬铬等耐磨处理方式,底座和支撑板采用铸件或者板材焊接都能实现,加工门槛低,普通的机加工车间就能完成所有零件的加工,不需要特殊的加工设备。很多新手工程师做日内瓦机构设计时容易忽略锁止弧的配合间隙,要么间隙过大导致锁止阶段槽轮有窜动,要么间隙过小导致转动时出现卡滞,这个模型里的锁止弧尺寸是按照实际加工的公差带做的适配,按照常规的IT7级加工精度就能实现顺畅的传动和可靠的锁止。另外整个装置的重心落在底座的中心区域,即使是高速运行时也不会出现明显的振动,不需要额外做配重处理,安装时只要把底座固定牢靠就能稳定运行。对于需要调整动停比的场景,只需要更换不同槽数的槽轮和对应尺寸的拨盘即可,立式支撑板上的轴孔位置是按照传动中心距固定设计的,更换零件时不需要重新加工支撑板,互换性很强。
