双折边多孔安装式金属合页结构设计

　　日常做设备结构设计时，这类双折边合页的使用场景覆盖极广，小到仪器仪表的检修舱门、小型设备的防护盖板，大到机柜侧门、工装夹具的开合挡板，只要需要实现两个构件绕固定轴做定角度转动、同时保证开合过程无卡滞、闭合后贴合面平整的连接需求，这类合页都是优先选型的结构件。很多新手做结构时容易忽略合页的安装边界，要么预留的转动间隙不足导致开合时两个页片互相剐蹭，要么安装孔位和周边的加强筋、走线槽干涉，最后装配时只能现场扩孔或者打磨页片，既影响外观一致性，也会降低连接强度。这款合页采用对称式双页片结构，两个页片通过中间的卷边销轴实现铰接，销轴和卷边的配合间隙控制在0.1mm以内，既保证转动时的顺滑度，也不会因为间隙过大出现开合晃量，

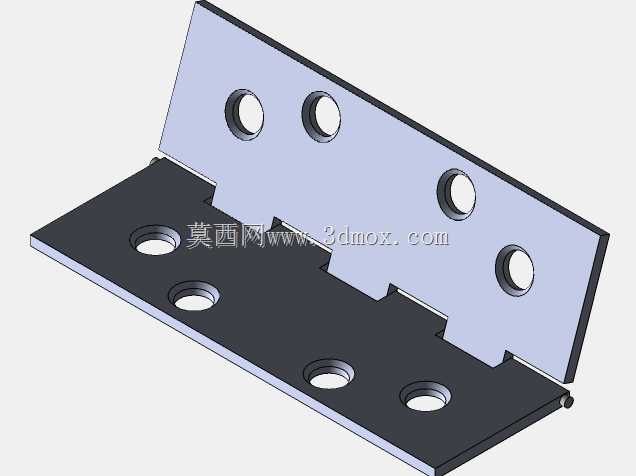

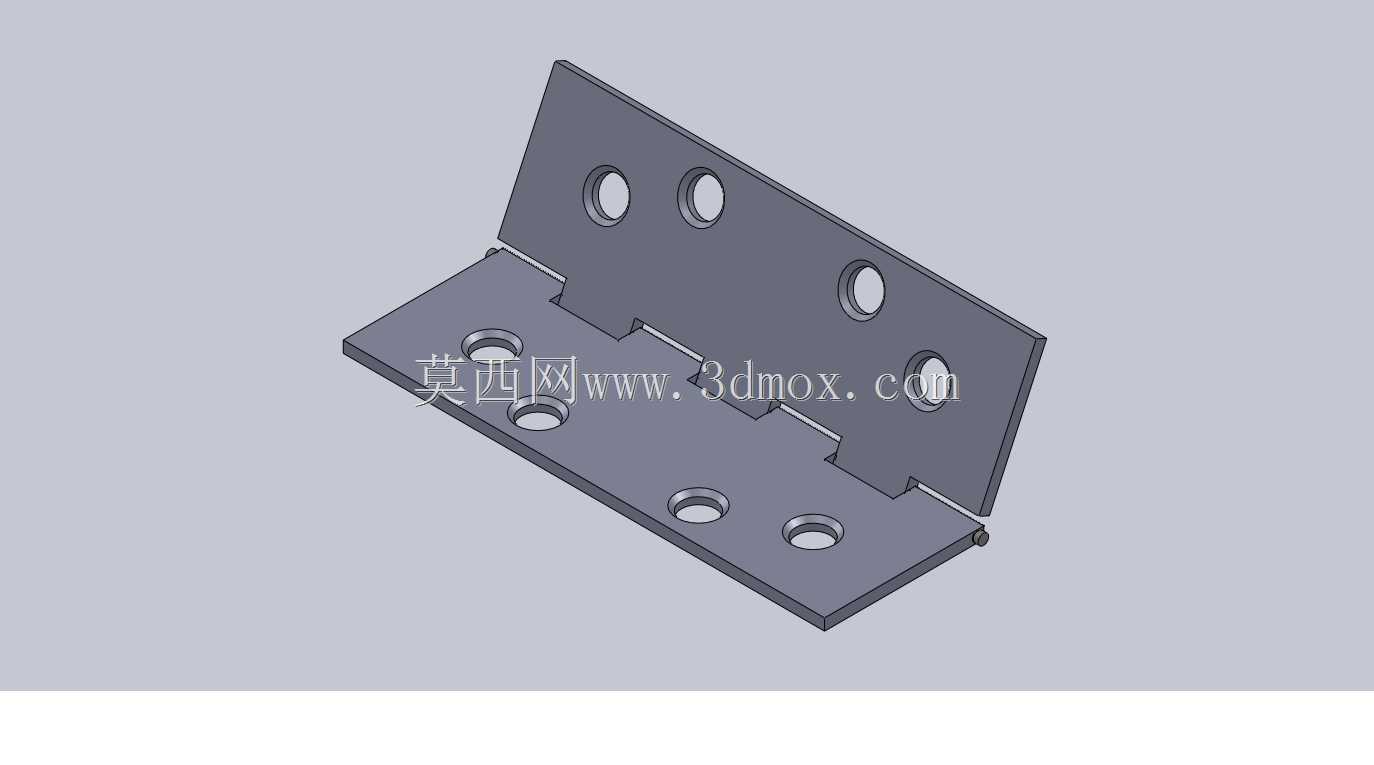

　　避免长期使用后页片错位导致门体下垂。页片上的安装孔采用等距排布设计，每个页片设置四个通孔，孔位的中心距严格匹配常用的钣金安装基准，不管是固定在1.5mm厚的冷轧钢板机柜上，还是固定在铝合金型材搭建的设备框架上，都能直接对齐预制的安装孔，不需要额外做孔位适配。设计时特意将页片的折边做了15度的倾角处理，当合页转动到最大开合角度120度时，两个页片的折边会形成自然的硬限位，不需要额外加装限位块，就能避免门体转动过度撞到设备内部的元器件，同时折边结构也提升了页片本身的结构刚度，即使用3mm厚的Q235钢板冲压成型，页片在承受10kg的垂直载荷时也不会出现明显的翘曲变形。做三维建模时，需要重点关注卷边的同轴度要求，

　　两个页片的卷边在装配后必须保证同轴度误差不超过0.05mm，否则销轴穿入后会出现转动卡滞，长期开合还会出现卷边磨损、销轴窜动的问题。另外安装面的平面度也需要在建模时做公差标注，两个页片和被连接件贴合的面平面度控制在0.2mm以内，避免安装后因为贴合面不平导致合页受预紧力变形，影响转动手感。很多人做合页选型时只看整体的长宽尺寸，忽略了页片厚度和销轴直径的匹配，这款合页的销轴直径和页片厚度比例控制在2:1，既保证销轴的抗剪切强度，也不会因为卷边直径过大导致合页闭合后两个页片之间的缝隙过宽，影响外观的密封性。在仪器仪表类设备上使用时，这类合页的表面可以做喷塑或者镀锌处理，适配设备整体的外观配色，同时具备基础的防锈能力，

　　即使在车间有少量油污、潮气的环境下使用，也不会轻易出现锈蚀卡滞的问题。建模过程中还需要考虑安装螺丝的沉头空间，每个安装孔都做了对应沉头深度，使用M4的沉头螺丝安装时，螺丝头可以完全埋入页片表面，不会突出页片影响门体的闭合贴合，也避免螺丝头刮擦到设备内部的线束或者其他零部件。实际装配时，需要先将其中一个页片固定在静止的框架上，再将活动页片和门体预固定，反复调整门体的位置保证开合顺畅后，再将所有安装螺丝拧紧，避免因为初始安装错位导致合页长期受侧向力，缩短使用寿命。这类合页的转动阻尼可以根据使用需求调整，如果需要门体在任意开合角度停留，可以在销轴和卷边的配合面增加阻尼脂，或者在销轴两端加装阻尼垫片，不需要额外更换其他结构的铰链，适配性很强。
