双万向节传动接头结构设计

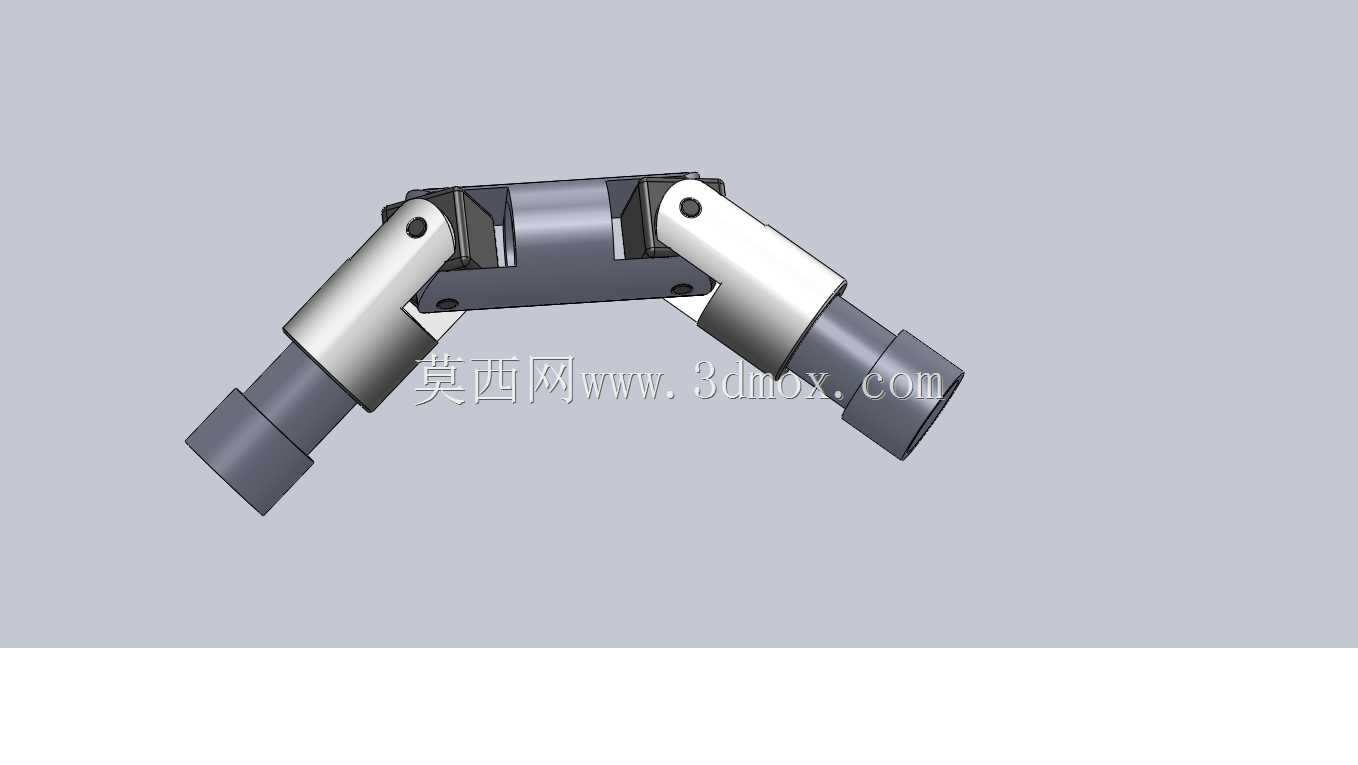

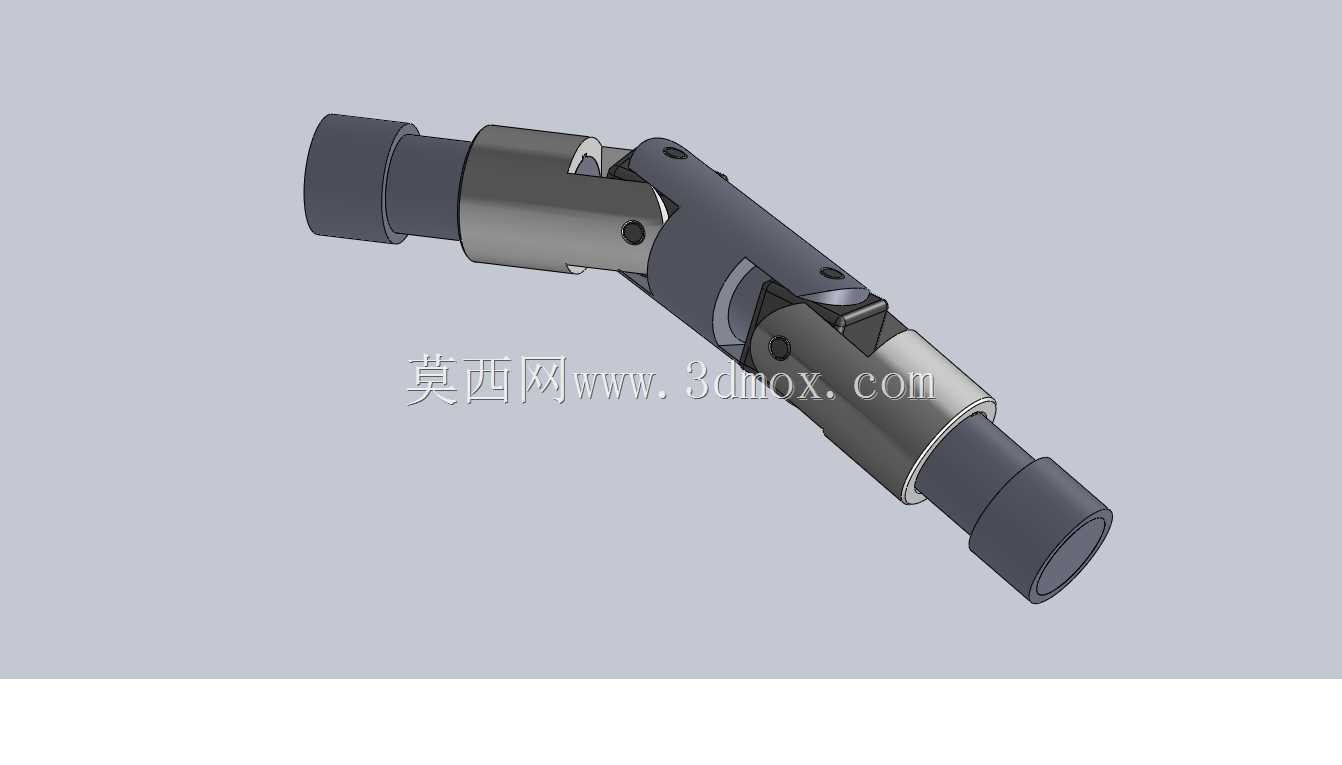

　　在多轴系非同轴动力传递场景中，单万向节存在输出轴转速周期性波动的固有缺陷，会带来传动振动、附加载荷冲击等问题，双万向节的串联结构正是为抵消这一缺陷而生，其核心作用是在两轴存在空间夹角、或工作中轴间夹角存在动态变化的工况下，实现等角速度的动力传递，保障传动链路的运转平稳性。这类结构常见于需要跨空间布局动力传递的设备中，比如多关节机械臂的末端动力传输、小型专用设备的非同轴动力接驳、测试台架的可调角度传动连接，还有部分需要灵活调整传动方向的轻工机械动力链路中，都能看到这类双万向节结构的应用。从结构设计逻辑来看，该双万向节采用两端轴头加中间十字铰接架的布局，两端的连接轴头为等径圆柱结构，可直接与配套的轴套、带座轴承或被驱动部件的轴孔配合，

　　轴头的长度预留了足够的安装配合余量，既可以采用键连接传递扭矩，也可以通过顶丝锁紧实现快拆式安装，适配不同的装配需求。中间的铰接部分采用两组十字轴配合叉形接头的结构，两组十字轴的铰接平面在装配时需保持共面，这是实现等角速传动的核心设计要点，建模过程中需要严格控制两组叉形接头的相对角度公差，避免因装配错位导致传动比波动。叉形接头与十字轴的配合面预留了合理的转动间隙，既不会因间隙过大产生传动回程误差，也不会因间隙过小导致铰接转动卡滞，适配常规工况下的角度偏转需求，单节万向节的最大偏转角度可满足常规设备的轴间夹角调整需求，串联后可实现更大范围的空间角度偏移，允许两端连接轴在一定范围内存在空间位置偏差，补偿设备加工、

　　装配过程中产生的轴系同轴度误差，降低对安装精度的严苛要求。从安装边界来看，该双万向节整体为对称式布局，伸直状态下的总长度适配小功率传动场景的安装空间，两端轴头的直径尺寸与常规小型传动系统的轴系尺寸匹配，铰接部分的最大外径控制在合理范围，转动过程中不会与周边的机架、护罩等部件产生运动干涉。设计过程中对各铰接点的受力路径做了优化，动力从一端轴头输入后，通过第一组十字轴传递至中间连接架，再经第二组十字轴传递至另一端轴头输出，两组铰接结构的受力载荷均匀分配，避免局部应力集中导致的部件过早失效。叉形接头的耳部厚度经过受力校核，可承受额定扭矩下的弯曲载荷，十字轴的轴颈直径匹配对应载荷下的剪切强度要求，整体结构可满足小功率、

　　中等转速工况下的长期传动需求。在实际选型应用中，这类双万向节不需要额外的润滑维护结构（小载荷工况下），装配时仅需保证两组铰接面的相位对齐，即可实现稳定的等速传动，对于需要频繁调整传动角度、轴系存在安装偏差的设备场景，这类结构相比刚性联轴器有更强的适配性，相比弹性联轴器能承受更大的轴间夹角，同时传动回程误差更小，适合对传动精度有一定要求的动力传递场景。建模过程中对各配合面的公差做了合理设定，轴头的配合面采用基孔制配合公差，十字轴与叉形接头的铰接孔采用间隙配合公差，既保证加工可行性，也能满足实际装配后的运转顺畅度。
