便携压杆式瓶装水手动饮水装置设计

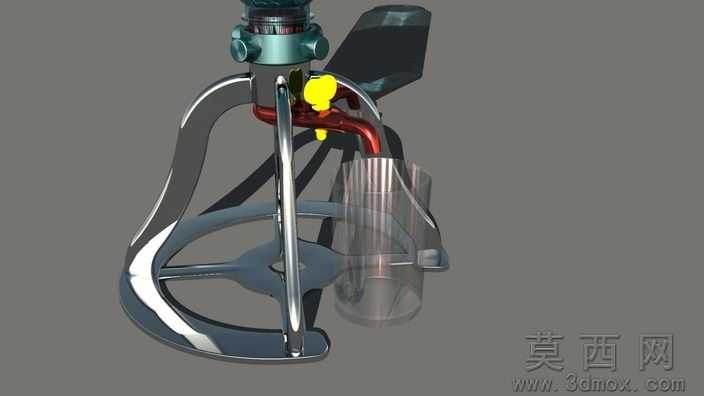

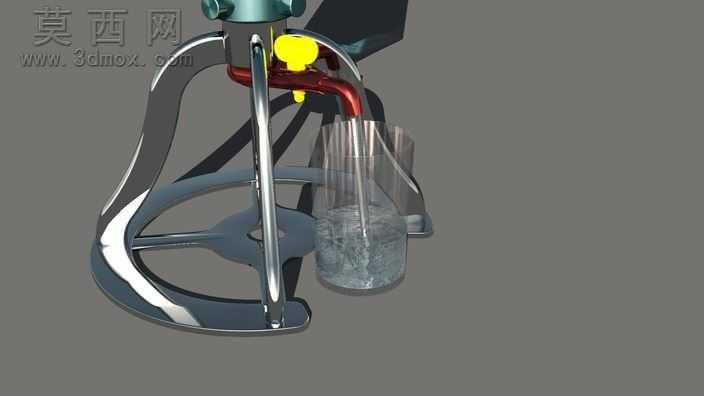

本作品为适配5升桶装瓶装水的手动压水式饮水装置三维模型，整体建模过程围绕便携实用的民用取水需求展开，在三维软件中首先完成核心功能结构的参数化搭建：先确定与5升水瓶瓶口适配的环形底座尺寸，底座采用三辐条镂空支撑结构，既保证放置在瓶口时的结构稳定性，又能减少材料用量、降低整体重量，支撑辐条做了圆弧过渡处理，避免尖锐棱角带来的使用安全隐患。装置的主体支撑框架采用亮面镀铬金属材质设定，在渲染环节调整金属材质的反射参数，模拟真实镀铬件的高反光、低粗糙度质感，还原五金配件的精致外观；出水通路部分采用红铜色金属材质，与镀铬框架形成视觉层次区分，同时金属材质的设定也符合饮水装置接触水体的卫生耐用要求。控制出水的按键采用醒目的亮黄色工程塑料材质，在渲染时调整塑料材质的漫反射与轻微高光参数，突出塑料件的哑光柔和质感，黄色按键与金属主体形成强烈色彩对比，方便用户快速识别操作位置。出水嘴做了圆弧收窄设计，引导水流平稳流出，避免出水飞溅，模型中搭配的透明水杯采用高透玻璃材质，渲染时添加了水体的半透明折射效果，模拟真实接水时的视觉状态，直观展示装置的使用场景。设计思路上摒弃了传统饮水机需要整机放置、占用空间大的弊端，整体结构小巧可直接卡在瓶装水瓶口使用，无需额外安装固定，手动按压的出水方式无需通电，适配户外、办公桌面、临时居所等多种无供电场景，内部压水结构做了简化的连杆传动设计，按压按键时通过内部连杆带动活塞结构抽取瓶内水体，从出水嘴流出，松开按键后自动复位截断水流，结构逻辑简单可靠，零部件数量少，既方便生产组装，也降低了后期使用的故障概率。在建模过程中对所有活动部件做了装配间隙校验，保证按键按压行程顺畅无干涉，所有与水体接触的部件都做了圆角光滑处理，避免藏污纳垢，方便日常清洁维护，整体模型的材质搭配、结构细节都围绕实用、易用、耐用的民用小五金产品定位展开，渲染效果真实还原了产品的实际外观质感与使用状态。
