家用落地式引体向上多功能训练架结构设计

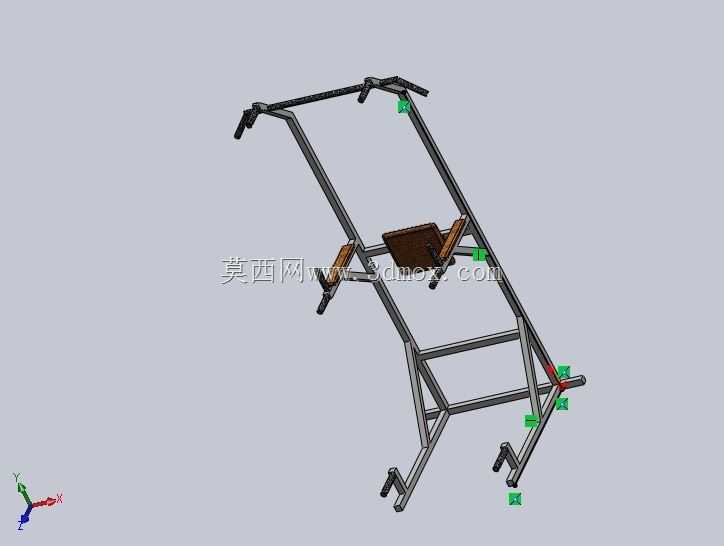

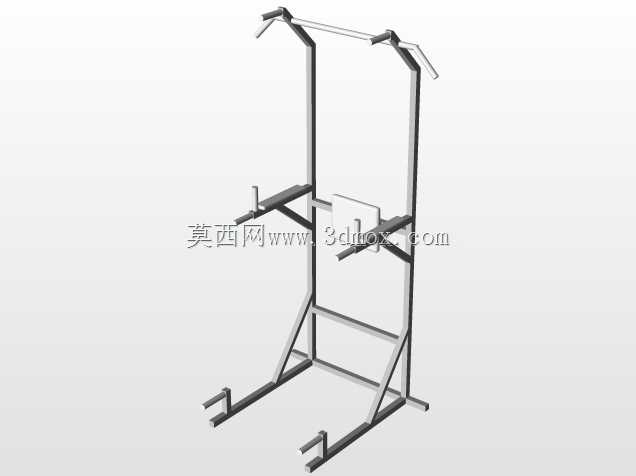

　　这款落地式多功能上肢力量训练架，主要面向家庭健身场景、小型工作室健身区域配置，无需墙面打孔固定，依靠自身框架结构与底部配重安装位实现稳定支撑，适配多数普通住宅层高的安装需求，不会对室内墙面、地面造成不可逆损伤，解决了壁挂式健身架安装受墙体承重限制、安装位置不可调整的痛点。从结构设计逻辑来看，整体采用方管焊接框架作为主体承载结构，主立柱选用大截面矩形管材，承受垂直方向的拉力与水平方向的倾覆力矩时形变量控制在安全范围内，框架底部设置横向延伸的支撑脚，支撑脚末端预留膨胀螺栓安装孔，既可以直接放置在平整地面依靠自重稳定，也可以通过膨胀螺栓与地面固定，适配不同使用场景的稳定性需求。顶部设置多组不同握距的引体向上握把，握把表面做防滑纹理处理，

　　覆盖宽距、窄距、正握、反握多种握持姿态，满足背阔肌、肱二头肌、斜方肌上部等不同肌群的训练动作需求，握把与主立柱的连接部位采用加强筋焊接结构，反复承受大载荷冲击时不会出现焊缝开裂的问题。中部两侧设置平行臂屈伸支撑垫，支撑垫高度适配多数身高人群的臂屈伸动作姿态，同时中部预留的靠背安装位可搭配腹肌训练板使用，实现悬垂举腿、仰卧起坐等核心训练动作，无需额外配置其他核心训练器械，提升单台设备的功能覆盖范围。框架的斜向支撑结构采用三角形稳定布局，连接主立柱与底部支撑脚，抵消训练过程中产生的水平方向晃动力，整个框架的焊接部位均做打磨去毛刺处理，外部表面做喷塑防锈处理，适配室内潮湿环境使用，不会因为长期接触汗液出现表层锈蚀脱落的问题。

　　从安装边界来看，设备整体占地宽度控制在1.2米以内，纵深控制在1.1米左右，高度可根据实际安装场景的层高在2米至2.3米区间调整适配，不需要占用过大的室内空间，普通家庭的阳台、客厅边角区域都可以放置安装。设计过程中针对不同体重使用者的载荷需求做了结构校核，主框架额定承载重量满足常规成年人群的大重量负重训练需求，各个握持部位的边角都做圆弧过渡处理，避免训练过程中磕碰造成运动损伤。不同于常见的门式简易引体向上架，这款设备的功能集成度更高，除了基础的引体向上训练外，搭配配套的附件还可以实现弹力带辅助训练、沙袋悬挂、TRX悬挂训练带挂载等拓展功能，框架上预留的多个安装孔位可以根据使用需求加装置物架、手机支架等附属配件，

　　适配不同使用者的个性化训练习惯。在结构细节处理上，所有管材的端口都做了封盖处理，避免内部进入灰尘杂物，同时提升整体外观的整洁度，底部支撑脚位置可以选配防滑橡胶垫，直接放置在瓷砖、木地板地面时不会划伤地面表层，同时增大摩擦力进一步提升使用稳定性。
