数显指示器防护外壳结构设计

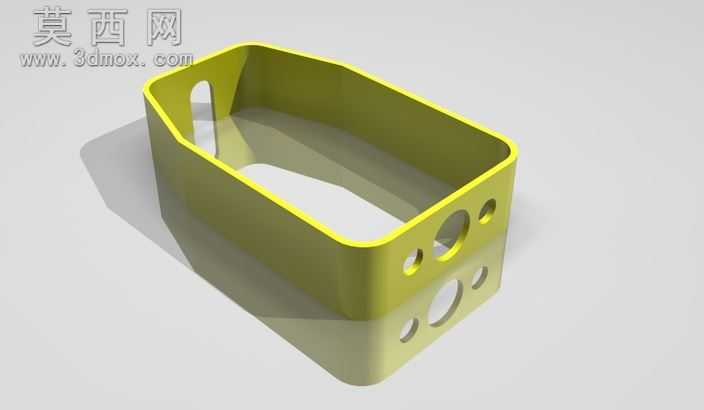

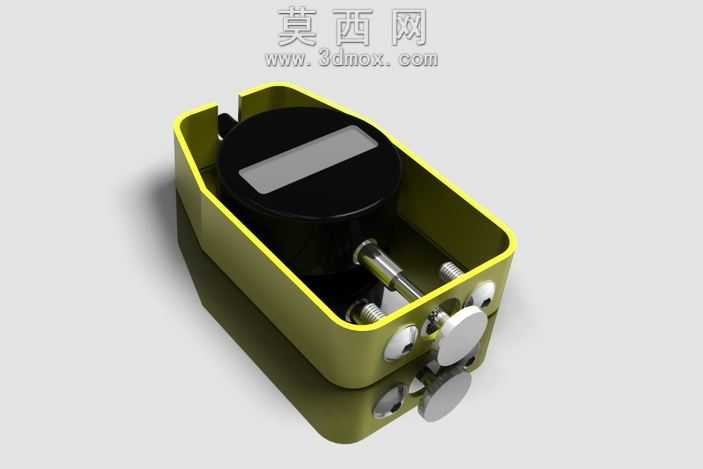

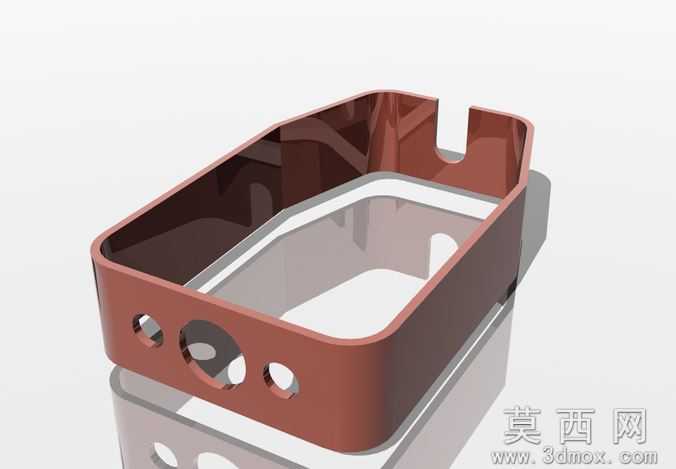

本作品为数显指示器配套的防护外壳三维建模设计，整体采用一体化框式壳体结构，建模阶段通过草图绘制壳体的外轮廓基准，结合拉伸、抽壳特征完成主体基础形态构建，针对数显指示器的安装、操作、观测需求，在壳体对应位置精准开设不同规格的通孔与槽位：侧面的长条形槽位适配指示器的侧部操作按键或走线需求，端面排布的多组不同直径圆孔，分别对应显示窗口、调节旋钮、接口的安装避让位置，所有开孔边缘均做圆角过渡处理，避免应力集中同时提升装配顺滑度。材质设计上选用工程塑料质感的亮面黄绿色材质，渲染阶段调整材质的反射参数与粗糙度，模拟硬质防护塑料的光滑耐磨质感，通过环境光遮蔽效果强化壳体的壁厚层次感，突出壳体边缘的倒角细节与内部空腔的结构形态，光影设置采用柔和的侧上方主光源搭配底部补光，清晰呈现壳体的曲面过渡与开孔的位置精度，还原实物的视觉质感。设计思路围绕数显指示器的防护需求展开，壳体整体采用包裹式结构，可对数显指示器的核心部件形成周向防护，避免外力磕碰、日常使用中的剐蹭损伤内部元器件，壳体的轮廓造型贴合数显指示器的外部形态，保证装配后贴合紧密无松动，开孔位置经过精准对位，不会遮挡指示器的显示区域与操作部件，兼顾防护性能与使用便利性，整体壁厚均匀，符合注塑加工的工艺要求，适合批量生产加工，可直接应用于工业现场数显指示器的外置防护场景，有效提升指示器的使用寿命与抗损能力。
