四缸内燃机曲轴高精度三维建模设计

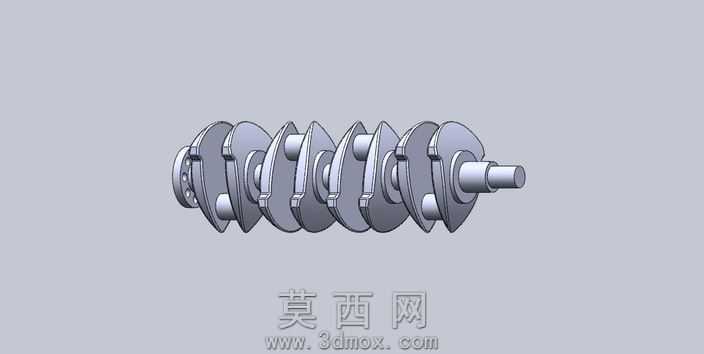

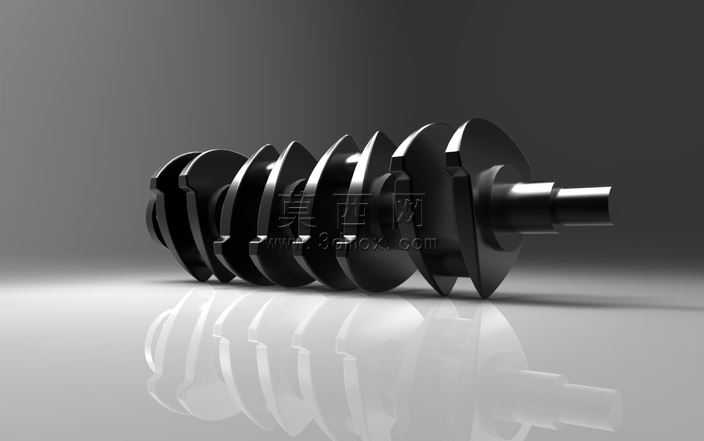

本作品为四缸内燃机曲轴的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自顶向下的设计思路，先完成整体布局基准的搭建，再逐步细化各段结构特征，确保各曲柄销、主轴颈的相位角完全匹配四缸内燃机1-3-4-2的点火顺序做功间隔要求，保证动力输出的平顺性基础。建模阶段首先绘制曲轴的中心轴线作为全局基准，依次定位各主轴颈、曲柄臂、曲柄销的轴向位置与径向尺寸，对主轴颈与曲柄销的连接过渡圆角做了精准的特征构建，该圆角结构是缓解应力集中、提升曲轴疲劳强度的关键结构，建模时严格遵循内燃机曲轴设计的圆角半径规范，避免应力突变带来的结构失效风险。前端的法兰连接端做了阵列分布的螺栓孔特征，孔位的分度圆直径、孔径、孔深均匹配内燃机正时齿轮、皮带轮的安装尺寸要求，保证装配兼容性；后端的输出轴颈做了阶梯轴结构设计，预留了油封安装位、飞轮定位轴段的对应特征，满足动力输出端的密封与装配需求。各曲柄臂采用了优化的配重结构造型，建模时通过质量属性评估反复调整配重块的轮廓与厚度，平衡各曲柄销带动活塞连杆组运动时产生的往复惯性力与旋转离心力，降低内燃机运转时的振动水平。模型的材质渲染阶段，为曲轴整体赋予了锻钢材质属性，调整了金属材质的粗糙度、反光度参数，还原了模锻曲轴经机加工后的金属质感，对主轴颈、曲柄销的工作表面做了高光处理，体现其精加工后的表面精度特征。整体模型所有特征均采用参数化驱动，各轴颈直径、轴向长度、曲柄半径、配重尺寸均可通过参数表快速调整，可直接用于同系列不同排量四缸内燃机的曲轴设计改型，也可用于内燃机原理教学、运动仿真分析的基础模型，能够直观展示曲轴将活塞往复直线运动转换为旋转运动的核心结构逻辑，各部分结构无干涉、无特征错误，几何连续性符合机械加工的工艺要求。
