双腔式传感器安装壳体结构设计

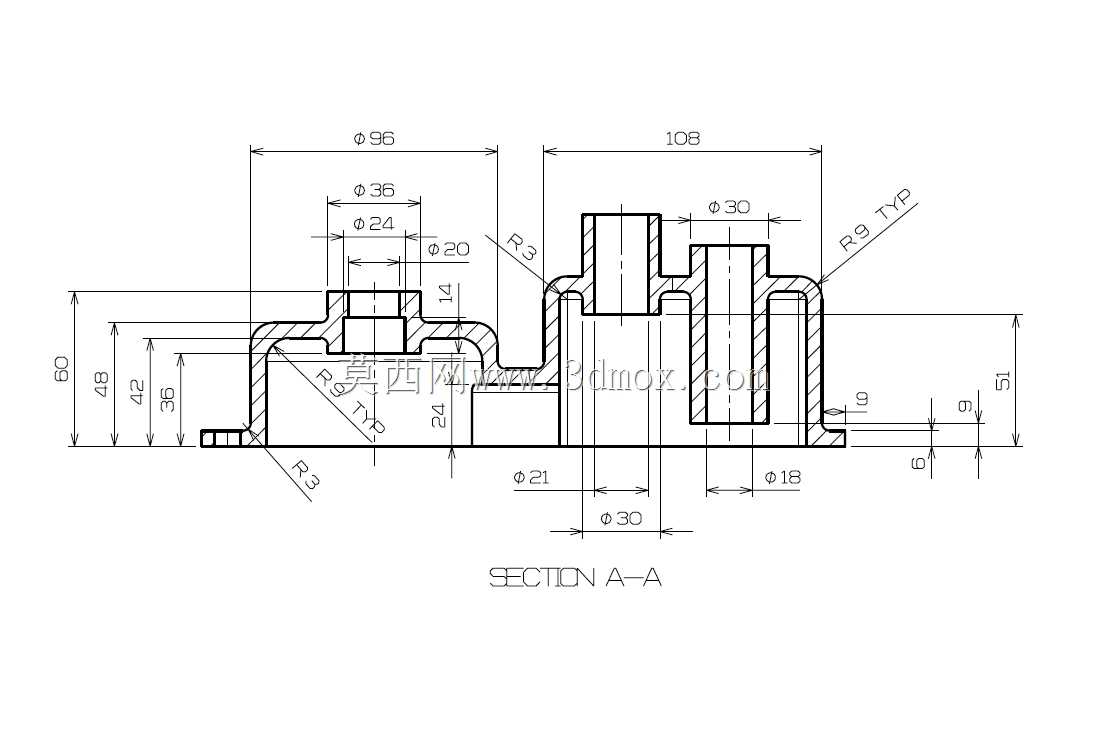

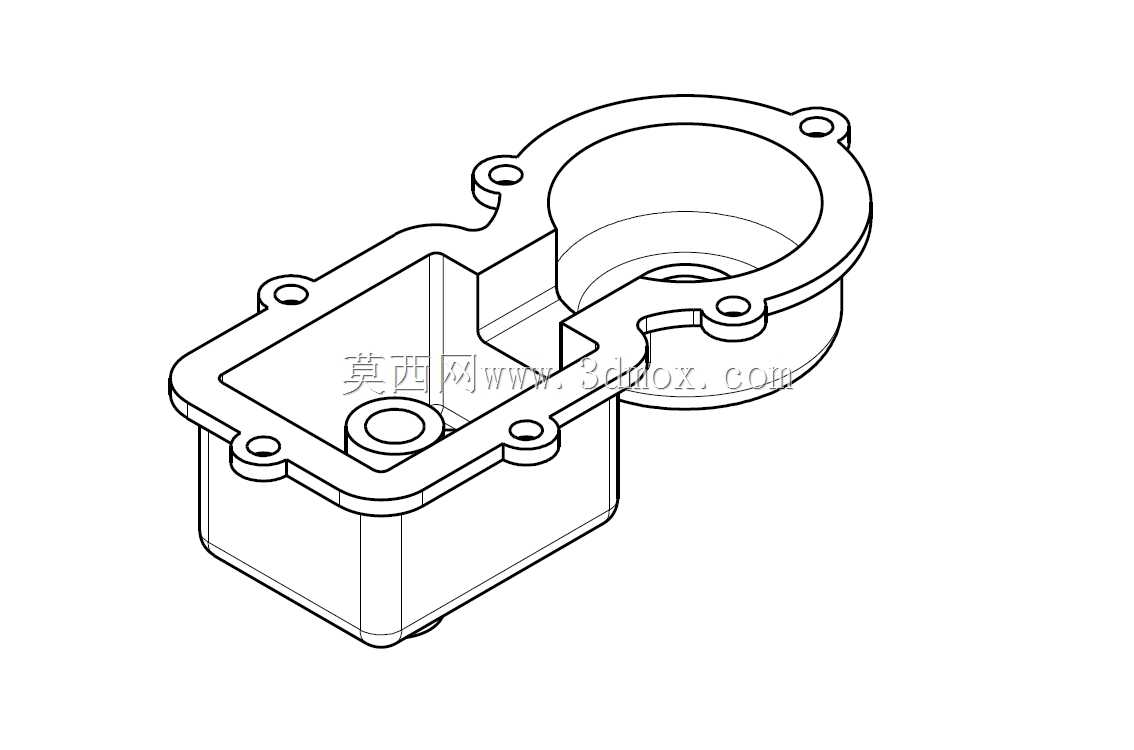

　　这款双腔体连通式的壳体结构，主要面向工业级传感检测单元的封装防护需求，在工业现场的温感、压感、流体参数检测场景中应用广泛，可直接适配管线旁装、设备外壁挂载、控制柜内集成等多种安装工况。从结构布局来看，设计阶段就充分考虑了传感核心元件与信号调理电路的分舱布置需求，一侧圆形深腔用于容纳传感探头核心组件，腔体内壁预留的环形台阶可直接卡装密封胶圈与探头定位压环，避免检测介质侵入电路区域；另一侧方形浅腔则用于布置信号处理电路板、接线端子等电气元件，两个腔体之间通过过渡连通槽走线，既保证了内部布线的规整性，又能通过灌封工艺实现腔体间的密封隔离，杜绝不同功能区的介质串扰。

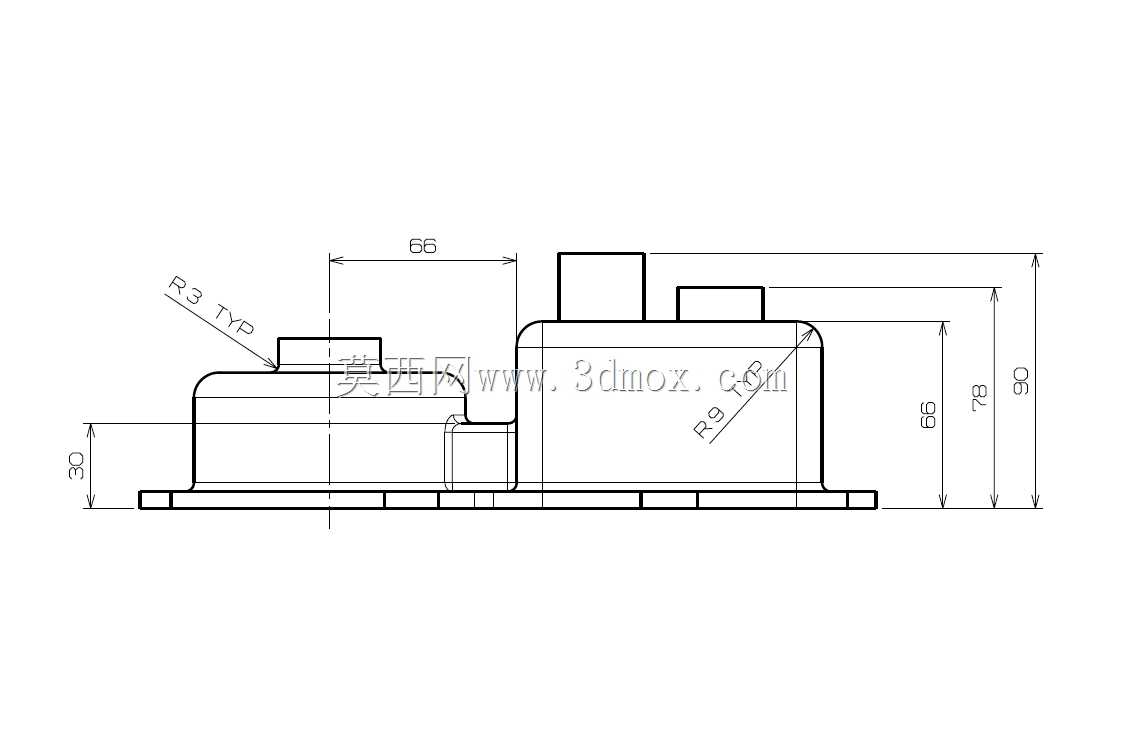

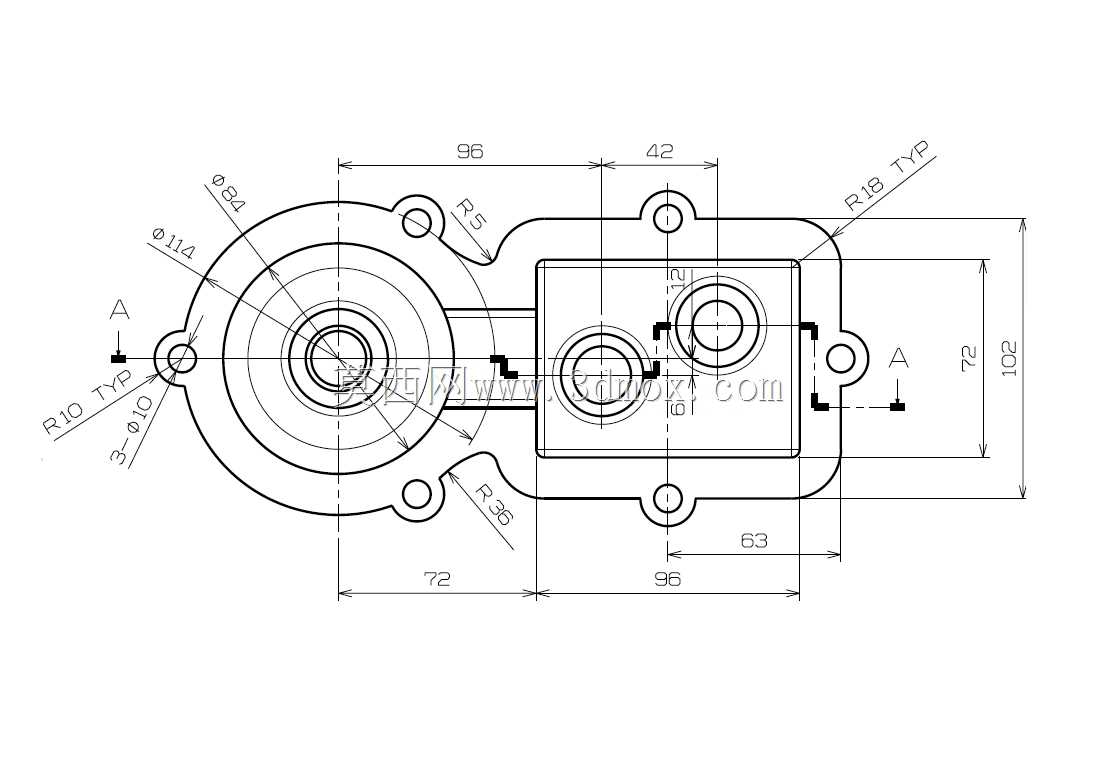

　　壳体外缘的带孔安装耳采用一体化延伸设计，所有安装孔位的同轴度、孔边距都经过公差校核，安装时可直接通过螺栓穿过耳孔固定在设备安装面，不需要额外加装转接支架，能有效缩减传感单元的整体安装占用空间。圆形腔体端沿的止口结构做了倒角导向处理，和上端盖装配时可快速定位，配合端面密封圈可实现IP65级以上的防护能力，适配多粉尘、轻度喷淋的工业现场环境。方形腔体的侧壁做了等厚薄筋加强设计，在不额外增加壳体整体重量的前提下，提升了腔体侧壁的抗形变能力，避免安装紧固时侧壁变形挤压内部电路板造成元件损伤。

　　从实际使用的角度出发，这类壳体的壁厚设计充分适配铝合金压铸工艺要求，所有转角位置都做了R角过渡，既减少了压铸过程中的应力集中问题，也避免了后期机加工时的崩边缺陷。两个腔体的深度差经过精准核算，圆形腔体的深度可覆盖常规插入式传感探头的安装长度，不会出现探头顶到腔底或者装配后探头外露过长的问题；方形腔体的内部净空尺寸可容纳常规尺寸的信号调理PCB板，腔体内壁预留的小凸台可直接作为电路板的安装支撑柱，不需要额外加装铜柱，减少装配环节的零件数量。

　　安装边界方面，壳体整体的外轮廓尺寸经过优化，相邻安装耳的孔距符合通用工业传感组件的安装孔位规范，可直接替换同类型的老旧传感器壳体，不需要对原有设备的安装面进行二次打孔改造。壳体底部的平面度要求控制在0.1mm以内，安装时和设备安装面贴合紧密，不会出现局部缝隙导致的密封失效问题。过渡连接段的结构做了圆弧过渡处理，避免两个腔体连接位置出现应力集中，在设备运行产生振动的工况下，不会出现连接段断裂的问题。

　　在功能设计上，壳体表面预留的接地凸台可直接连接设备接地线路，避免工业现场的电磁干扰影响传感信号的传输稳定性。腔体内部的走线槽宽度可容纳3-5根信号线缆，槽边做了圆角处理，不会划伤线缆绝缘层。整体结构没有多余的冗余设计，所有结构特征都服务于元件容纳、密封防护、便捷安装的核心需求，既满足了传感单元的防护要求，又控制了整体的加工成本与装配难度，适合批量生产应用。
