法兰式传感安装连接座结构设计

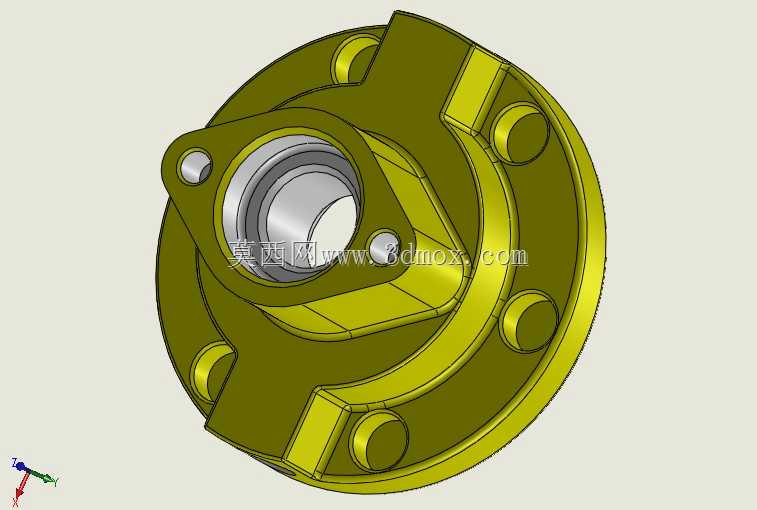

　　在工业传感检测的实际部署场景中，这类带定位凸台的法兰式连接座，是传感单元与被测设备本体之间的核心衔接构件，常见于旋转轴系转速检测、流体管路压力监测、设备振动信号采集这类需要精准定位传感探头的工位，它的核心作用是为传感元件提供稳定的安装基准，同时抵消设备运行过程中产生的振动、温度形变带来的安装偏移，保证传感检测的信号采集精度。从结构设计逻辑来看，整个构件采用圆盘法兰作为主体承载结构，法兰端面上均匀分布的三个圆柱凸台，是与设备本体安装面贴合的定位支撑点，设计时特意将支撑点做成分散式布局，相比整面贴合的法兰结构，这种设计能有效降低安装面平面度误差带来的装配应力，哪怕设备本体的安装面存在少量加工不平的情况，

　　三个凸台的接触形式也能保证连接座的安装垂直度，避免传感探头的轴心出现偏斜。法兰盘上预留的两个光孔是安装锁紧孔，孔位做了沉头处理，装配时内六角螺栓可以完全沉入孔内，不会突出安装面干涉周边的管线布局，也能避免螺栓外露在设备运行过程中被剐蹭松动。中间的阶梯通孔是传感探头的穿装通道，孔的阶梯台阶是探头的轴向定位面，设计时这个台阶的端面跳动公差需要控制在0.02mm以内，才能保证探头装入后，检测端面与被测工件的间隙保持均匀，不会出现局部碰磨或者间隙过大导致信号衰减的问题。从安装边界尺寸来看，整个法兰盘的外径适配常规的工业传感安装预留位，三个支撑凸台的外圆直径统一，凸台的突出高度经过匹配计算，刚好能让连接座安装后，

　　探头的检测端伸出长度符合常用电涡流、霍尔类传感元件的标准检测距离要求，不需要额外加装调整垫片。侧边延伸出的带孔凸耳是辅助防转结构，当设备运行振动幅度较大时，可以在这个凸耳孔内加装定位销，与设备本体上的销孔配合，防止长期运行后连接座出现周向转动，导致探头检测位置偏移。整个构件的壁厚设计做了等强度优化，法兰盘的主体壁厚满足M6螺栓锁紧时的强度要求，不会因为螺栓锁紧力过大出现法兰盘变形，凸台与法兰主体的衔接位置做了圆角过渡，避免机加工和热处理过程中出现应力集中导致的开裂问题。在实际选型适配时，需要注意这个连接座的安装孔中心距与设备本体预留的螺纹孔位匹配，中间阶梯孔的小径要大于所用传感探头的最大外径，

　　阶梯台的直径要与探头自带的定位轴肩尺寸匹配，才能保证装配后探头无窜动。这类连接座在加工时通常采用45号钢做表面氧化处理，兼顾结构强度和防锈能力，如果是用于腐蚀环境的传感安装，也可以更换为304不锈钢材质，结构尺寸不需要做调整就能直接适配。在三维建模过程中，这类零件需要重点关注各个安装特征的位置度约束，三个支撑凸台的轴心要相对于法兰中心孔的轴心均匀分布，角度偏差控制在±0.5度以内，两个安装孔的中心连线要过法兰中心，保证锁紧时受力均匀，不会出现单边压紧导致的连接座倾斜。很多刚接触传感安装结构设计的工程师容易忽略凸台支撑的设计，直接做整面贴合的法兰，实际装配时往往因为安装面的平面度问题，导致探头装歪，检测信号不稳定，反复调整垫片耗费大量现场调试时间，这种分散凸台的结构形式，能大幅降低现场装配的调试难度，也能减少加工时对安装面的磨削加工量，降低零件的加工成本。另外，连接座的中心孔与探头的配合选用间隙配合，间隙量控制在0.02-0.04mm之间，既方便探头的装入拆卸，也不会因为间隙过大导致探头出现径向晃动。在管路压力传感的安装场景中，这个连接座还可以在阶梯孔内加装密封圈，实现密封连接，避免管路内的流体顺着安装缝隙泄漏，此时只需要在阶梯台阶处预留密封圈的安装槽即可，主体结构不需要做大幅改动，适配性较强。
