三通法兰连接式工业流体控制阀结构

　　这款三通式法兰连接阀体，主要应用在工业流体管路的分流、合流以及流向切换工况中，常见于化工介质输送、暖通水循环、洁净流体管路系统里，能在不改动主管道排布的前提下完成多支路流体的通断与方向调整，相比两通阀组搭配的方案，能减少管路接头数量，降低介质泄漏的风险点。从结构设计来看，三个连接端均采用凸面法兰结构，法兰端面均匀分布螺栓过孔，安装时可匹配对应压力等级的法兰垫片，通过螺栓锁紧实现端面密封，这种连接形式的优势在于拆装维护便捷，不需要对整段管路进行大范围拆卸，就能完成阀体的检修或者更换。阀体主体采用等径流道设计，内部流道做了圆弧过渡处理，没有直角突变结构，能有效降低介质流经时的局部阻力损失，减少流体湍动带来的管路振动与噪音，

　　对于输送含微小固体颗粒的介质，也能降低颗粒在阀腔内沉积堵塞的概率。从安装边界来看，三个法兰端面的中心轴线处于同一平面，其中两个法兰轴线共线，第三个法兰轴线与该共线轴线垂直相交，这种正交三通的结构形式，能适配绝大多数水平或垂直布设的管路分支场景，安装时不需要额外加工异形转接管件。法兰端的密封面凸台高度符合常规法兰连接的尺寸规范，螺栓孔的中心圆直径、孔径都匹配常用的公制法兰标准，选型时只要核对管路公称通径与压力等级，就能直接对接现有管路，不需要做额外的适配加工。阀体的壁厚设计充分考虑了常规工况下的承压需求，法兰与主体筒体的衔接位置做了加厚过渡处理，避免应力集中导致的承压失效，在建模过程中，所有倒角、圆角特征都严格遵循机械加工的工艺要求，

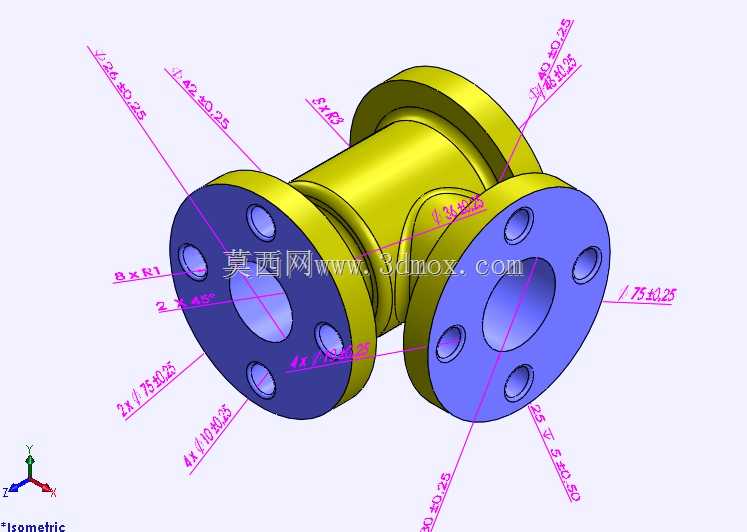

　　没有出现无法加工的尖角或者薄壁结构，比如法兰端面的外缘倒角、螺栓孔的入口倒角，都预留了足够的加工余量，流道内壁的圆角也兼顾了铸造或者机加工的工艺可行性。在实际使用场景中，这类三通阀可以搭配不同的阀芯结构，实现对水、油、弱腐蚀性化工介质的通断控制，比如在循环水系统中，可通过该阀实现主回路与旁路的流量分配，在化工投料管路中，可实现不同介质的合流输送。设计时还充分考虑了安装操作空间，三个法兰端的螺栓孔位置都预留了足够的扳手操作空间，安装时不需要使用特殊工装，用常规的扭力扳手就能完成螺栓的锁紧作业，阀体的外形轮廓没有突出的尖锐结构，能避免安装过程中磕碰损伤密封件或者施工人员。另外，法兰端的尺寸标注覆盖了密封面直径、螺栓孔中心距、法兰厚度、流道通径等关键安装尺寸，能直接用于生产加工的尺寸校核，也能给管路排布设计提供准确的外形参考，避免管路设计时出现安装干涉的问题。
