多通带法兰连接流体管路壳体结构

　　该多通管路壳体主要应用于流体输送系统的支路分流、合流工况，常见于车用冷却循环系统、小型液压动力单元回路、工业换热介质管路等场景，作为不同走向管路的交汇衔接载体，承担介质导流、各支路密封对接的核心作用，可同时实现三个以上不同方向管路的连通，避免多接头拼接带来的密封冗余与流阻增大问题。从功能特性来看，壳体内部为平滑过渡的中空流道，各接口交汇处做了圆弧导角处理，能有效降低介质流经时的局部阻力损失，减少湍流产生的概率，适配水、冷却油、低压液压油等多种常规流体介质的输送需求。各连接端均采用法兰式连接结构，法兰端面加工有均匀分布的螺栓安装孔，安装时通过螺栓锁紧配合端面密封垫片即可实现可靠密封，相比螺纹连接能承受更高的管路压力，

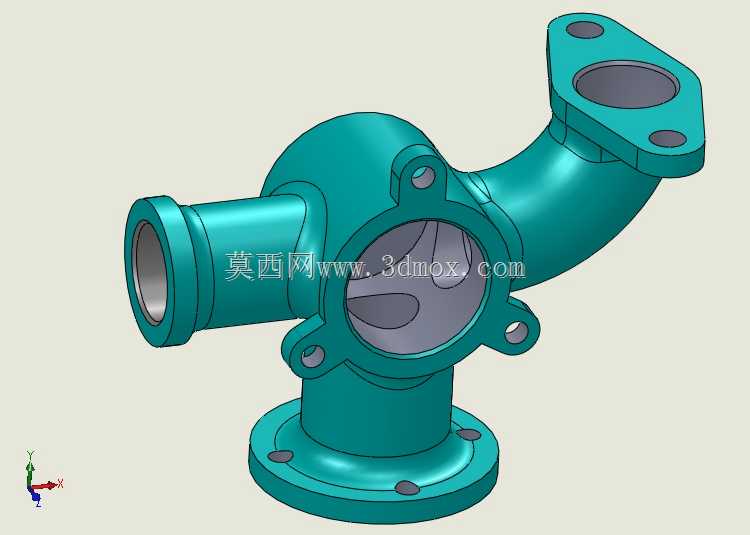

　　同时具备更好的对中精度，后期维护拆装也更为便捷。设计过程中优先考虑了流道的顺畅性，在三维建模阶段先通过多截面曲面拟合内部流道轮廓，确保各支路接口与主腔体的过渡无突兀折角，避免长期输送介质时在折角处形成冲蚀磨损，延长壳体使用寿命。壳体外部的加强结构随流道走向自然分布，在各法兰与主体连接的根部做了加厚过渡处理，可抵消管路安装时产生的装配应力，以及介质输送过程中产生的管路振动载荷，避免应力集中导致的壳体开裂问题。从安装边界来看，底部为圆形法兰安装基座，基座上的四个安装孔呈圆周均匀分布，可直接固定在安装面或对应设备接口上，提供稳定的支撑基础；侧方水平接口为直筒式法兰结构，其轴线与底部基座端面保持平行，适配水平走向的管路对接；

　　斜向上延伸的弯管接口轴线与水平接口轴线呈固定夹角，可适配斜向布置的管路走向，无需额外增加弯管接头即可完成管路走向的调整；正面的大口径法兰接口为检修与流道观察预留了操作空间，可适配端盖密封或直接对接大口径管路。建模过程中对各法兰端面的安装孔位做了同轴度约束，确保各接口与对接管路装配时无错位问题，壳体壁厚根据各部位受力情况做了差异化设计，主体承压区域壁厚保持均匀一致，法兰连接区域适当加厚，在保证结构强度满足1.6MPa工作压力要求的前提下，尽可能控制壳体整体重量，降低材料消耗。该结构整体采用一体化铸造成型工艺设计，建模时预留了合理的拔模斜度与铸造圆角，避免铸造过程中出现充型不满、应力集中等工艺缺陷，后续仅需对法兰密封端面、

　　安装孔位做少量机加工即可满足装配精度要求，适合批量生产加工。在实际选型应用时，可根据管路通径需求匹配对应规格的密封垫片与连接螺栓，安装时需保证各法兰端面的平行度，避免螺栓锁紧时出现偏载导致密封失效，日常维护中可通过正面的大口径接口直接检查内部流道的结垢、冲蚀情况，无需将整个壳体从管路系统中完全拆除，降低运维工作量。
