多接口集成式流体管路连接阀体结构

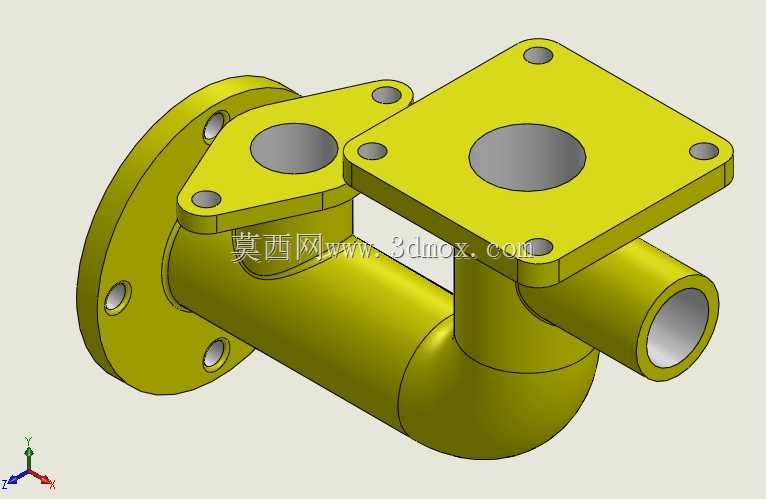

　　在流体输送、过程测控类设备的管路布设场景中，这类多接口集成的管路连接结构是解决多支路汇流、转向、测控元件搭载需求的核心部件，常应用在小型液压试验台、化工取样管路、气动控制回路以及传感器安装集成工位，替代传统多个弯头、三通、法兰拼接的冗余结构，减少管路接头数量的同时降低泄漏风险点。从实际使用场景来看，这类结构往往承担着流体转向、支路分流、测控元件安装基座的多重作用，左侧的圆形法兰端用于和主路管道做刚性对接，法兰盘上均匀分布的四个安装孔可适配常规螺栓紧固，密封面可根据输送介质特性搭配金属缠绕垫或者橡胶O型圈实现静密封，适配的公称通径和主管道保持一致，保证主路流体的通流截面无突变，减少局部压损。

　　设计这类结构时，首先要梳理清楚各支路的通流需求，主通道采用等径直管加90度弯转的结构，弯转位置做了大圆角过渡，避免直角弯造成的流体紊流、冲蚀管壁的问题，尤其是输送含微小固体颗粒的流体时，大圆角流道能大幅降低局部磨损速率。上方的两个安装接口，一个是三角形布置安装孔的凸台，一个是方形布置安装孔的法兰台，分别用于对接不同安装尺寸的测控元件，比如压力传感器、温度探头、流量节流阀或者小型支路电磁阀，两个接口的中心流道都和主通道垂直连通，保证测控元件的感压端或者节流元件能直接接触主路流体，获得准确的检测数据或者稳定的节流效果。右侧伸出的水平短管接口用于对接支路输出管路，可直接套接软管或者通过外螺纹对接硬管，支路通径小于主路通径，适配小流量支路的输送需求。

　　从安装边界来看，左侧法兰的安装端面到右侧短管端面的轴向尺寸、弯管底部到上方方形法兰顶面的高度尺寸，都需要在建模阶段和周边管路、安装架的空间做干涉校验，三个安装接口的孔位坐标严格遵循对应连接件的安装规范，三角形凸台的三个安装孔中心距、方形法兰的四个孔位节圆尺寸都和适配元件的安装尺寸完全匹配，避免现场安装时出现孔位错位无法紧固的问题。结构壁厚设计上，主通道的壁厚根据额定工作压力做等强度校核，弯转位置因为存在流体冲蚀和应力集中，适当增加了壁厚余量，安装凸台和主筒体的连接位置做了圆角过渡，减少焊接或者铸造过程中的应力集中，避免长期受压出现开裂泄漏。

　　实际建模过程中，这类结构需要先搭建流道的中心骨架线，确定各段管路的轴线位置、夹角、接口端面的朝向，再以骨架线为中心做等径扫描生成基础流道实体，之后向外偏移壁厚生成筒体结构，再逐个添加法兰盘、安装凸台、紧固孔等特征，所有安装孔的位置都要以接口端面为基准做定位，保证孔的轴线和接口端面垂直，避免螺栓紧固时出现偏载导致密封失效。对于弯管段的内外圆弧，要保证曲率均匀，不要出现曲率突变的位置，否则不仅会增加流体阻力，还会在加工过程中出现脱模困难或者应力集中的问题。这类集成式结构相比分体拼接的管路组件，整体刚性更好，不需要在多个接头处做密封处理，装配时只需要完成三个外部接口的连接即可，能大幅缩短现场管路装配的工时，也减少了后期运维过程中接头泄漏的排查点，在紧凑型的流体测控设备、小型液压动力单元中应用十分广泛。
