乘用车多辐条铝合金轮毂带轮胎总成结构

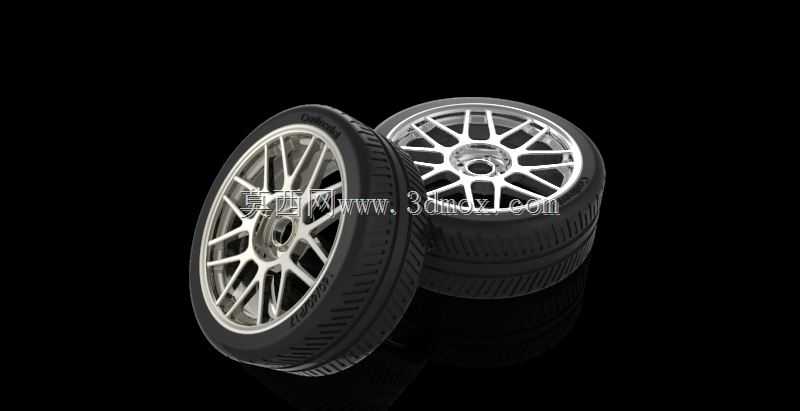

　　这套轮辋带轮胎的总成结构，是乘用车行走系统里直接关联行驶安全与操控表现的核心部件，日常在整车总装环节、底盘改装方案验证、碰撞测试台架搭建、轮胎匹配性能试验这些场景里，都需要用到精准的三维数模来做前置校核，避免实物试装阶段出现匹配偏差。从实际装车的功能来看，轮辋部分承担着固定轮胎胎圈、传递半轴输出扭矩、承受整车垂直载荷与过弯时的侧向载荷的作用，外侧的多辐条结构并非单纯做外观造型，每根辐条的截面厚度、过渡圆角都是经过载荷路径优化的，在保证足够抗弯、抗扭强度的前提下，尽可能降低非簧载质量，提升悬挂系统的响应速度。设计过程中首先要确定的是安装边界参数，轮辋的中心孔直径需要和轮毂轴头的定位外径做过盈配合匹配，

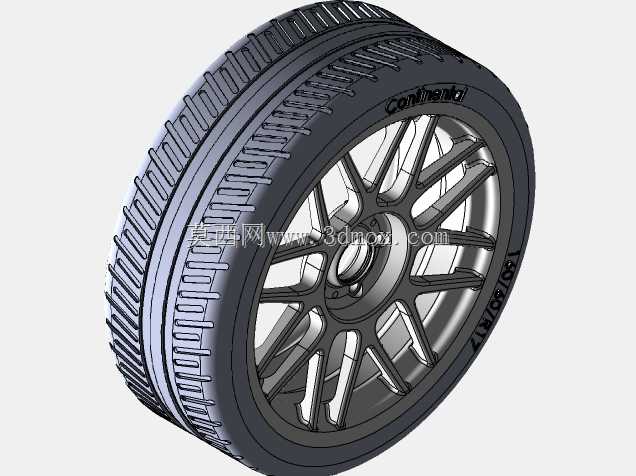

　　PCD节圆直径对应轮毂螺栓的分布位置，偏距ET值直接决定了轮辋装车后相对于翼子板、刹车卡钳的空间位置，偏距过小会导致轮辋外凸蹭到翼子板内衬，偏距过大则可能在转向极限位置剐蹭刹车总成或者悬挂摆臂，这些安装尺寸的公差带在建模时都做了严格的约束，和实车装配的公差要求保持一致。轮胎部分的建模还原了真实胎面的花纹沟槽、胎侧的弧度与刚性支撑结构，胎圈部位的钢丝圈结构位置也做了对应体现，在做整车动力学仿真时，可以直接给轮胎模型赋予对应的径向刚度、侧偏刚度参数，模拟不同胎压、不同载荷下的轮胎形变特性，不需要再额外做几何简化。轮辋的辐条采用了不等厚的渐变截面设计，靠近轮心安装盘的位置截面更厚，应力集中的安装孔周边做了圆弧过渡处理，

　　避免长期交变载荷下出现疲劳裂纹，辐条延伸到轮辋轮缘的位置逐渐收薄，在降低整体重量的同时，保证轮辋受到路面冲击时的形变在可控范围内。轮辋和轮胎的配合面做了精准的贴合约束，胎圈和轮辋的胎圈座角度完全匹配，模拟实际充气后胎圈张紧卡入轮辋槽的装配状态，在做爆胎仿真、轮胎脱圈试验的虚拟验证时，可以直接调用这套数模设置接触参数，不需要重新调整配合关系。在实际的工程应用里，这套数模既可以用于整车厂新车型开发阶段的轮辋造型评审、装配干涉检查，也可以用于改装市场的轮辋方案验证，核对不同尺寸刹车卡钳、不同规格避震套装装车后和轮辋的安全间隙，还能用于职业院校汽车构造课程的三维教学演示，让学员直观理解轮辋和轮胎的配合结构、载荷传递路径。建模时还原了轮辋表面的气门嘴安装孔位置，对应轮胎充气的实际结构，轮辋的轮缘高度、槽口深度都符合乘用车轮辋的通用规范，能够兼容同规格的普通民用轮胎、缺气保用轮胎的装配需求，不需要额外修改轮辋的配合尺寸。
