Polo6R汽车排气量检测固定支架结构

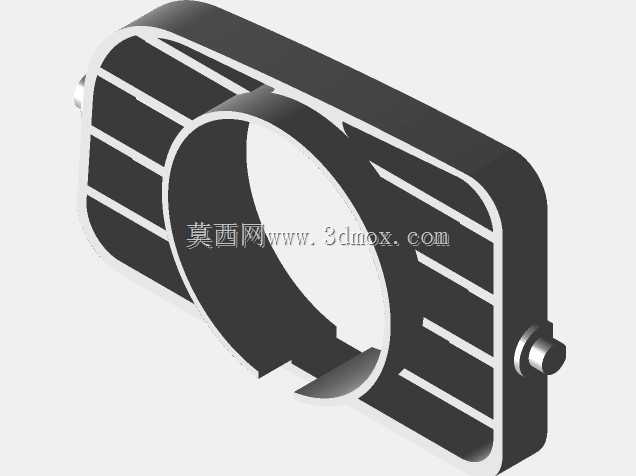

　　在乘用车排气系统的运维与性能检测场景中，排气量检测部件的安装固定结构直接影响检测数据的稳定性与部件使用寿命，这款适配Polo6R车型的排气量表安装支架，是针对车型排气舱内的狭窄安装空间做的定向结构设计。从实际装车场景来看，该部件安装位置紧邻排气管道中段与车身底盘的衔接区域，日常行驶中会持续受到发动机传导的振动、排气带来的温度波动以及路面飞溅的泥水侵蚀，因此结构设计上首先要满足抗振、限位可靠的核心需求。整个支架采用单侧开口的卡箍式主体结构，中间的环形通孔为排气量表的主体安装位，通孔的内径尺寸完全匹配对应型号排气量表的外壳外径，安装时量表从开口侧推入环形位后，侧边的锁紧螺栓结构可以实现径向的抱紧固定，避免车辆行驶过程中量表出现径向窜动，

　　影响检测探头与排气气流的相对位置。支架两侧延伸出的带格栅状加强筋的翼板，一方面是为了增大支架与车身安装位的贴合面积，分散振动带来的应力集中，另一方面格栅式的镂空结构可以减少支架整体重量，同时在排气舱的高温环境下，能够加快热量散发，避免热量持续堆积传导到量表本体，影响内部传感元件的检测精度。从安装边界来看，支架整体的外轮廓尺寸完全适配Polo6R车型排气舱预留的安装间隙，两侧翼板上的预留安装孔位与车身原有安装螺柱位置完全对齐，不需要对车身结构做额外打孔改造，安装时只需要将支架卡入对应位置，拧紧侧边锁紧螺栓与翼板固定螺母即可完成装配，大幅降低售后维修更换的操作难度。设计过程中针对开口卡箍的抱紧力做了反复校核，

　　通过调整开口处的壁厚与螺栓预紧力矩，既保证量表装入后不会出现松脱，又避免抱紧力过大压损量表的塑料外壳。翼板上的格栅筋条采用等间距排布，筋条的厚度与主体壁厚保持一致，在注塑或者冲压成型过程中可以减少材料收缩带来的形变，保证支架整体的平面度，安装后与车身安装面完全贴合，不会出现局部翘曲导致的应力集中。侧边的锁紧螺栓采用内嵌式的安装座设计，螺栓头完全沉入支架的凸台结构内，不会突出于支架外轮廓，避免安装过程中与周边的排气管道、线束产生干涉。在实际使用过程中，该支架除了固定排气量表之外，还可以对量表连接的线束起到一定的导向限位作用，翼板边缘的圆角处理可以避免长期振动过程中割破线束外层的绝缘护套，降低线路故障的概率。针对排气舱内的腐蚀环境，

　　支架的材质选型上兼顾了耐温与耐腐蚀性能，表面处理工艺可以抵御日常行驶中的泥水、盐分侵蚀，延长部件的更换周期。从结构建模的角度来看，整个支架的建模过程优先保证安装配合尺寸的精度，环形安装位的同轴度、翼板安装孔的位置度都严格按照车型的安装公差要求设定，所有的转角位置都做了对应的圆角过渡，减少应力集中点，提升结构的抗疲劳强度，能够覆盖车辆全生命周期内的使用需求，不需要在用车过程中频繁检查紧固。
