小型工频电源变压器三维结构设计

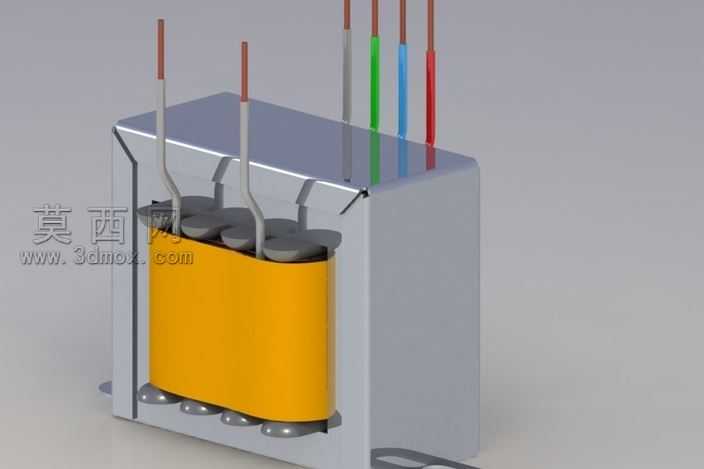

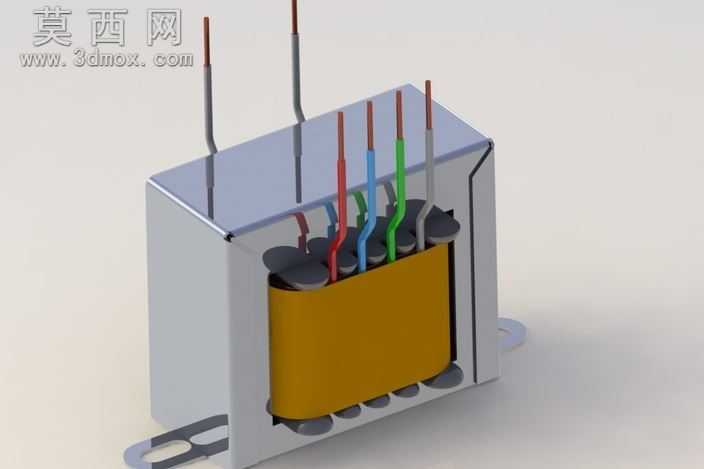

本作品为小型引脚式工频电源变压器的三维参数化建模成果，建模过程依托主流三维机械设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各独立零部件的参数化绘制，再通过精准的配合约束完成整体装配，完整还原了该类变压器的真实结构与装配逻辑。建模阶段首先构建变压器的金属安装外壳，外壳采用折弯钣金结构设计，还原了实际生产中的钣金折弯工艺特征，两侧预留的安装固定耳带有标准安装孔位，可直接用于后续整机装配的干涉检查；外壳内部的线圈绕组部分，区分了初级绕组与次级绕组的分层结构，外层包裹的黄色绝缘层采用哑光黄绝缘材质渲染，还原了绝缘胶带缠绕包裹的真实质感，绕组底部的绝缘衬垫也做了细节还原，保证绕组与金属外壳之间的绝缘间隙符合电气安全设计要求。绕组上方的引脚部分，严格按照引脚排布规律完成建模，不同功能的引脚采用差异化的颜色材质区分，红色、蓝色、绿色、灰色分别对应不同的绕组接线端，引脚的出线角度、伸出长度都参考实物比例设置，还原了引脚插装焊接的真实形态，引脚与绕组的连接部位也做了细节处理，避免出现结构穿模的问题。渲染阶段采用工作室级光照环境，金属外壳赋予磨砂镀锌金属材质，表面带有轻微的环境反射效果，还原金属外壳的真实质感；绝缘部件赋予哑光非金属材质，不同颜色的引脚分别赋予对应颜色的绝缘漆包线材质，整体光影过渡自然，结构层次清晰，可直观展示变压器的内部构造与外部安装特征。设计过程中充分考虑了该类变压器的实际生产装配逻辑，各零部件之间的配合间隙符合实际生产公差要求，既保证了模型的视觉展示效果，也可用于电子设备整机布局的干涉检查、安装空间校核等场景，完整呈现了小型电源变压器从内部绕组到外部壳体的全结构设计细节。
