钻与自动穿线组合加工设备结构设计

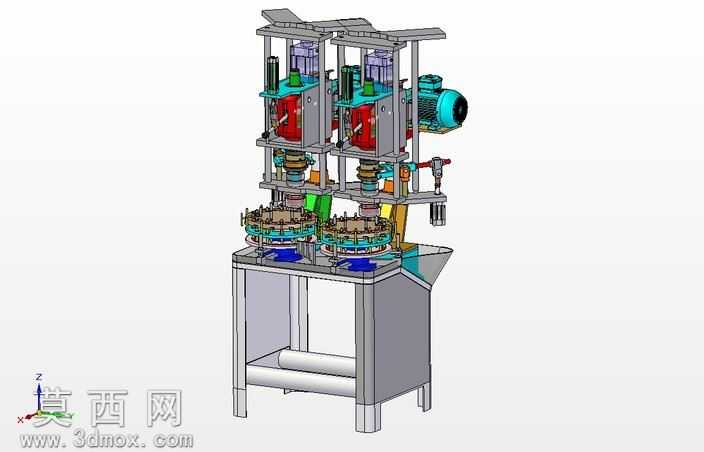

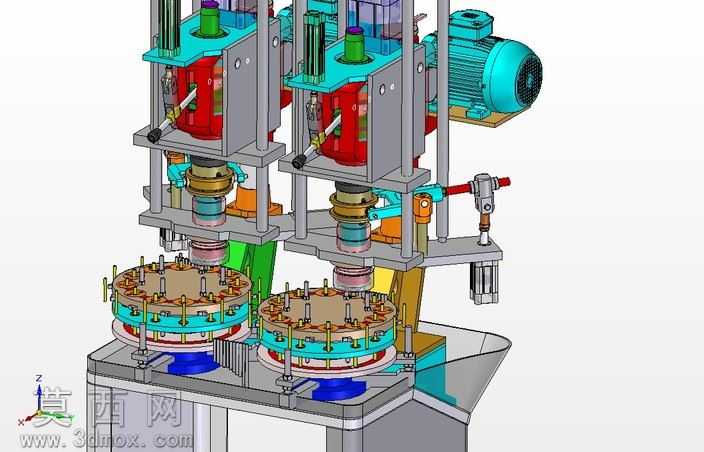

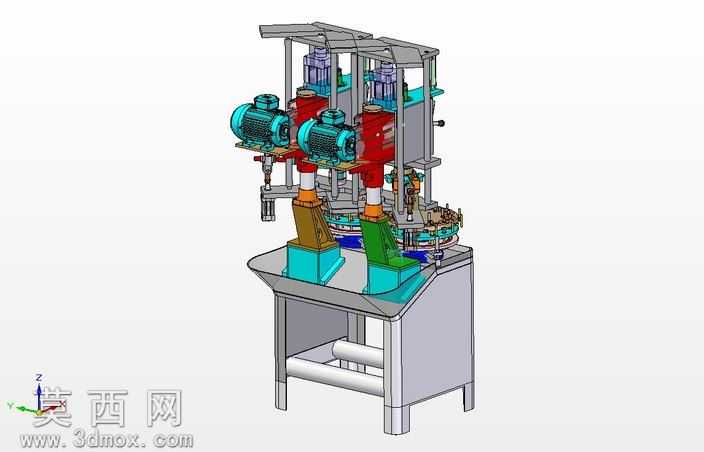

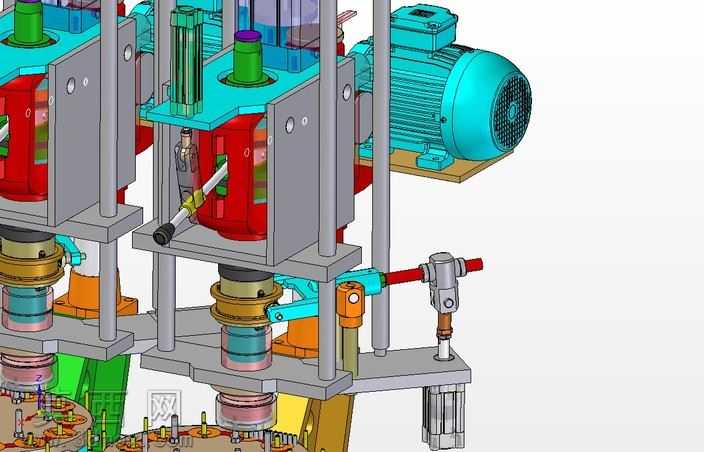

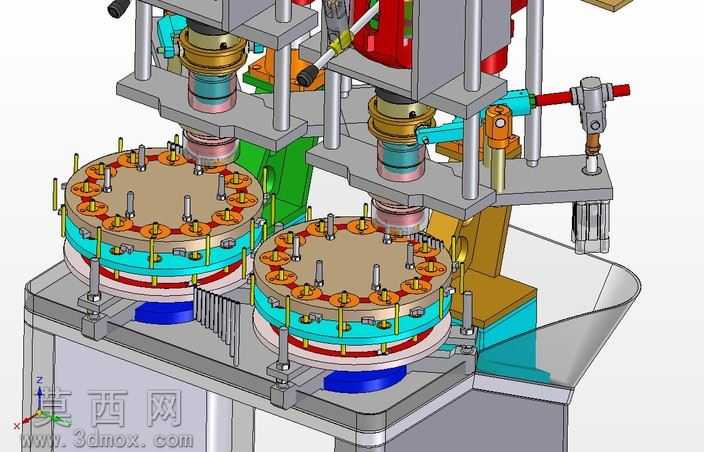

本模型为钻孔与自动穿线工序集成的组合加工设备，整体采用立式多工位排布的结构设计思路，在三维建模过程中严格遵循机械加工设备的设计规范，对每一处装配结构都做了干涉校验，确保各运动部件在运行过程中不会出现位置冲突。模型完整还原了设备的动力传输、工位进给、执行端作业的全流程结构：设备搭载的驱动电机采用标准工业电机建模参数，还原了电机外壳的散热筋结构、端盖装配细节以及输出轴的连接结构，动力通过立式导柱结构传递至下方的钻孔执行端，导柱配套的线性进给结构做了精细化建模，包含导向套、限位块、进给驱动件的完整装配关系，保障钻孔作业时的进给精度与运行稳定性。钻孔执行端下方设置了多组层级式定位工装，每层工装都对应不同的加工定位需求，工装与底部回转工作台的连接结构做了完整呈现，可配合回转动作实现工位的快速切换，适配连续化加工作业的需求。设备侧方集成的自动穿线执行机构，建模时还原了穿线导嘴、夹持组件、进给驱动臂的完整结构，穿线机构通过横向连接臂与设备主体机架固定，可与钻孔工序形成时序配合，在钻孔工位完成加工作业后，穿线机构可精准对位完成穿线作业，省去工序间的人工转运与对位环节。模型的材质渲染贴合工业设备的真实质感：机架部分采用哑光灰铸铁材质表现，电机外壳做了青蓝色烤漆质感处理，钻孔执行端的红色防护壳体、穿线机构的操作手柄等部件都做了对应的材质区分，各传动部件的金属光泽、密封件的橡胶质感都通过渲染参数调整实现了真实还原，整体视觉效果清晰区分不同功能模块，便于直观理解设备的结构组成与功能分区。在结构设计上，设备的立柱支撑、机架连接部位都做了加强筋结构建模，保障设备整体的结构刚性，各管路、线路的排布也做了示意性建模，还原设备实际装配时的走线布局，整套模型结构完整，装配关系清晰，可作为同类组合加工设备的设计参考，也可用于自动化加工产线的方案展示、结构教学演示等场景，帮助设计人员快速理解钻穿一体化设备的设计逻辑与结构组成。
