TP60多工位转盘式工装组装设备

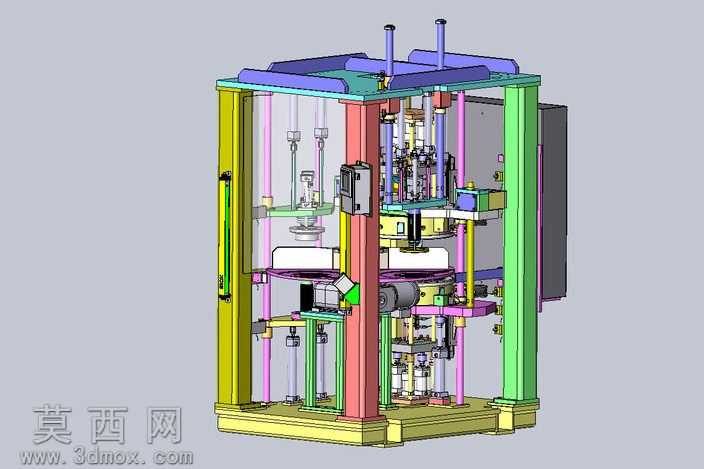

本套TP60转盘式设备采用三维参数化建模完成整体设计，建模过程中严格遵循机械装配的公差配合规范，对每一处立柱、横梁、工位模组的安装基准都做了精准的定位约束，确保各部件装配无干涉、运动路径无冲突。模型渲染阶段针对不同功能的零部件做了差异化的材质区分：设备底部基座采用铸铁质感的哑光黄材质，还原重型机架的厚重稳定特性；四周的支撑立柱分别采用绿、红、黄等不同的高辨识度配色，方便快速区分不同的安装工位与支撑结构；内部的传动杆、执行元件采用金属亮面与工程塑料半透明质感结合的渲染方式，既清晰展现内部管路、传动组件的排布逻辑，也能直观区分刚性结构件与气动、电气类功能元件。从结构设计来看，设备采用四柱式框架承载结构，搭配中部的回转转盘作为工件流转载体，上下分层布置多组加工执行模组，上层设置压装、检测类工位组件，下层布置驱动、传动与电气控制元件，侧边集成电气控制柜与操作按钮组件，整体结构紧凑，空间利用率高。设计思路上围绕多工位同步作业的需求展开，将传统线性流水线的工序集中在转盘周边，通过转盘的间歇回转实现工件在不同工序间的快速流转，有效缩减设备占地面积，减少工件搬运过程中的定位误差；每个工位的模组都采用模块化设计思路，可根据实际生产需求快速更换对应执行端头，适配不同规格产品的组装、检测工序；框架外侧预留了安全防护门的安装位置，兼顾生产效率与操作安全，整体结构经过运动仿真验证，转盘回转精度、各工位执行件的行程都满足精密组装的工艺要求，可直接作为同类转盘式自动化组装设备的设计参考模板，也可用于生产前的方案评审、结构优化与作业模拟。
