线性模组式松土机三维结构设计

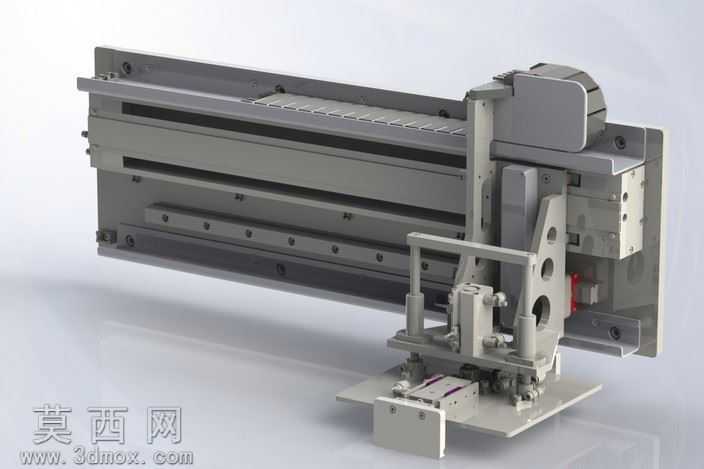

本套松土机三维模型采用模块化设计思路完成整体搭建，核心依托高精度线性导轨模组作为位移承载主体，搭配立式安装支架与末端松土执行组件，形成可完成直线往复松土作业的完整机械结构。建模过程中严格遵循机械设计公差配合标准，对每一处装配关系都做了精准约束：线性模组部分完整还原了导轨滑块、传动丝杠、端部驱动安装座的细节结构，滑块与导轨的配合间隙、丝杠螺母的连接结构均按照实际工业零件参数绘制，确保模型可直接用于结构验证与装配干涉检查。末端执行机构采用多连杆联动设计，通过立式支架上的导向限位结构，将模组的水平直线位移转化为末端松土头的复合作业动作，支架上开设的多组减重孔与安装定位孔，既兼顾了结构轻量化需求，也预留了不同作业场景下的组件拓展安装位。材质渲染阶段针对不同部件做了区分处理：线性导轨、安装支架等金属结构件采用磨砂阳极氧化铝合金与喷塑碳钢材质，还原工业设备真实的金属质感与表面处理效果；末端作业组件采用淬火合金钢材质表现，突出作业部件的耐磨属性；传动连接部位的紧固件、定位销等标准件均按照国标件参数建模，细节处还原了螺栓头的防滑纹路、销钉的端面倒角等微小结构。整体设计充分考虑了设备的安装适配性，背部的安装基板预留了多组固定孔位，可适配不同的自动化生产线架体安装需求，执行端的松土组件采用快拆式连接设计，无需拆解主体结构即可快速更换不同规格的作业端头，适配不同硬度的作业面松土需求。建模过程中对所有运动部件都做了运动仿真约束验证，确认模组全行程运动过程中无结构干涉，连杆机构动作顺畅无卡滞，各连接部位的受力结构均做了加强处理，可满足长时间连续作业的结构强度要求。
