卧式食品包装走膜架结构三维设计

　　这套卧式包装机的走膜架结构，主要适配休闲食品、日化小袋、医药颗粒类产品的枕式包装生产线，作为卧式包装设备的核心送膜承载单元，承担包装薄膜的放卷、导向、张紧、牵引输送的功能，是包装工序中保障膜料走料平稳、袋型规整的关键结构部分。从实际产线应用来看，这类结构多安装在卧式包装主机的进料侧上方，和中封牵引轮、端封切断机构配合完成连续包装作业，适配厚度0.03-0.12mm的复合包装膜、PE膜等常用包装卷膜，可满足每分钟30-120包的中低速包装产线的走膜需求。

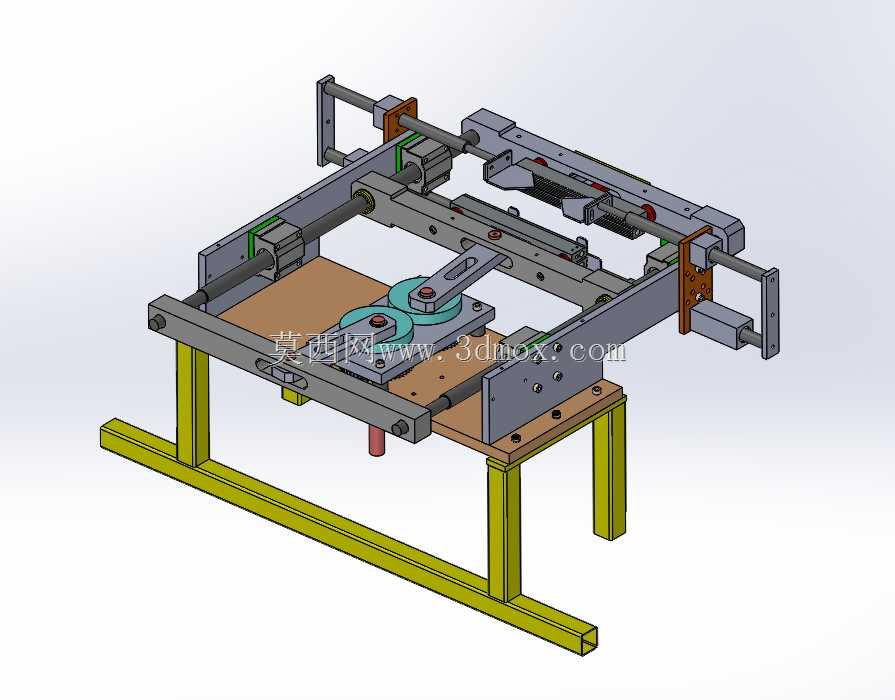

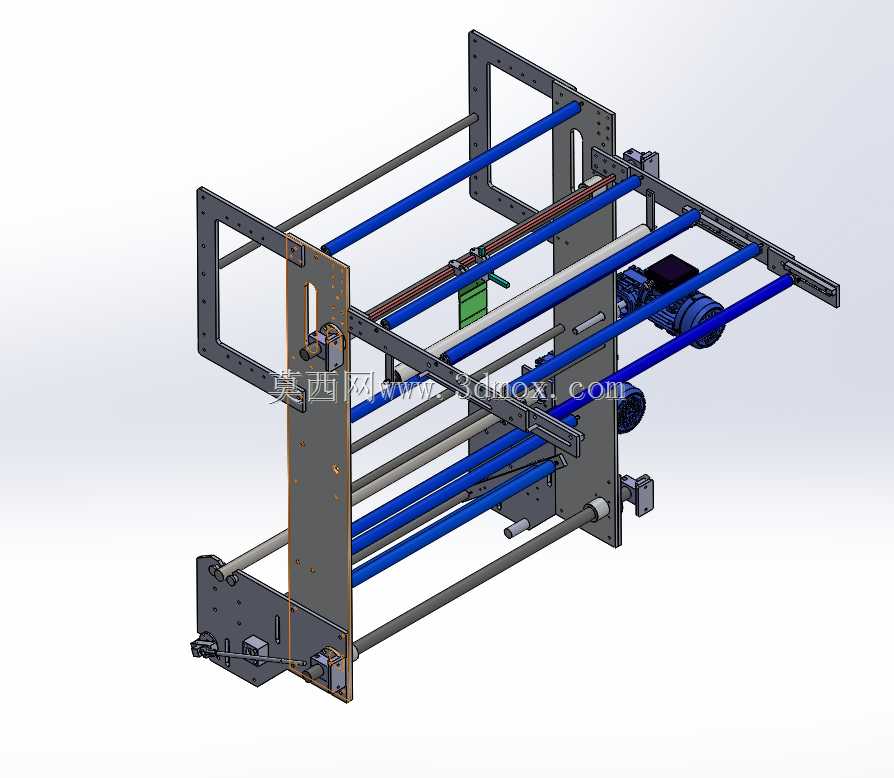

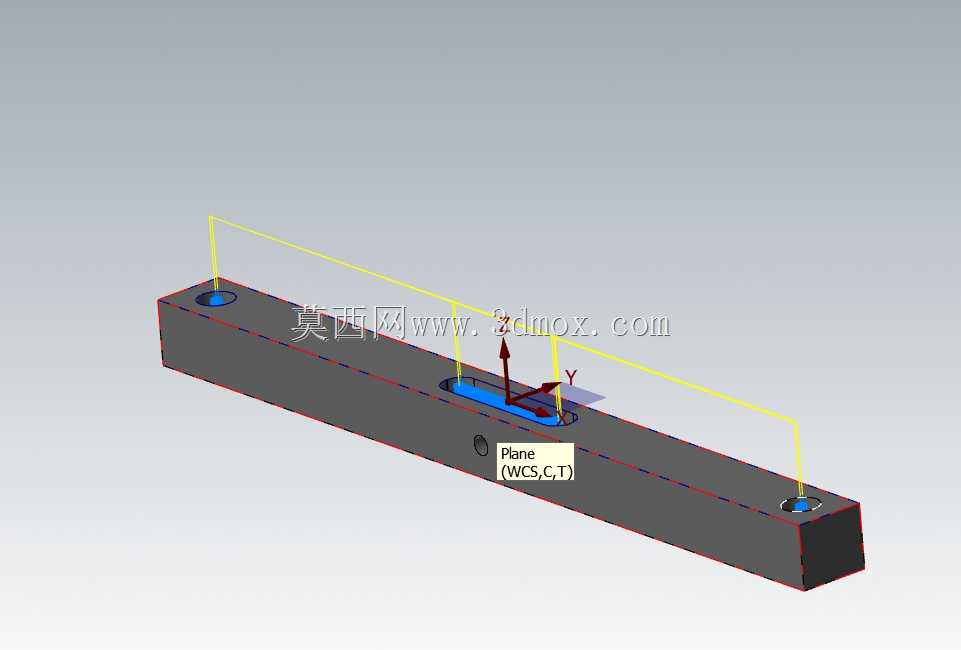

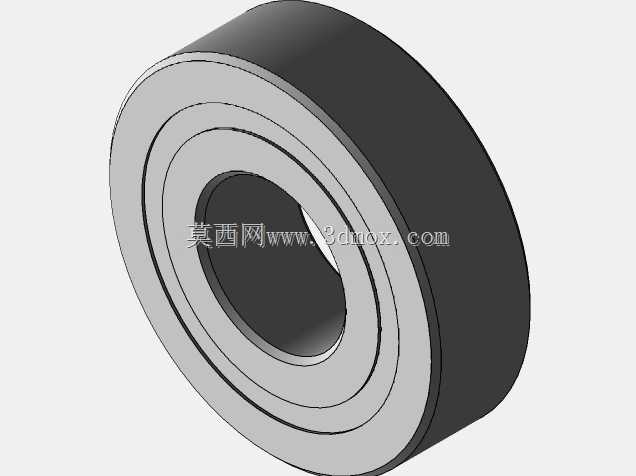

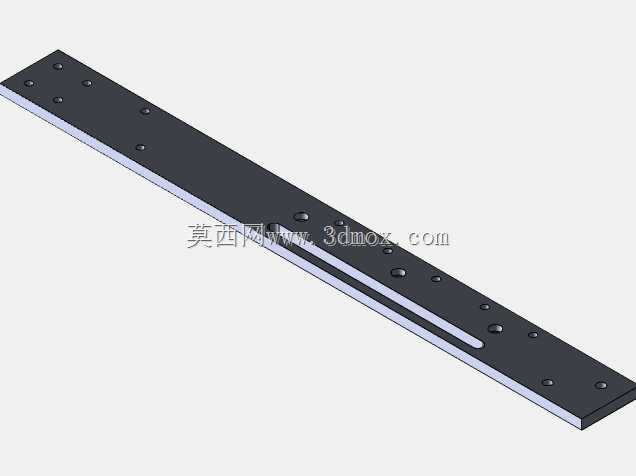

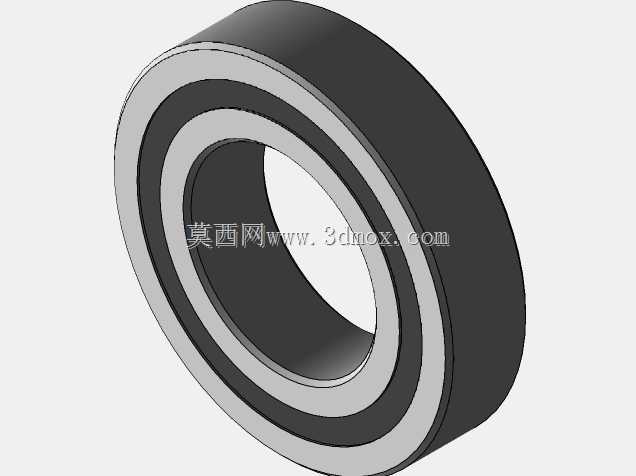

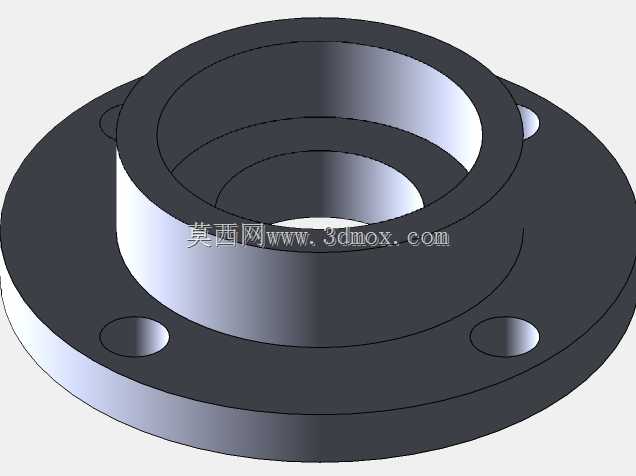

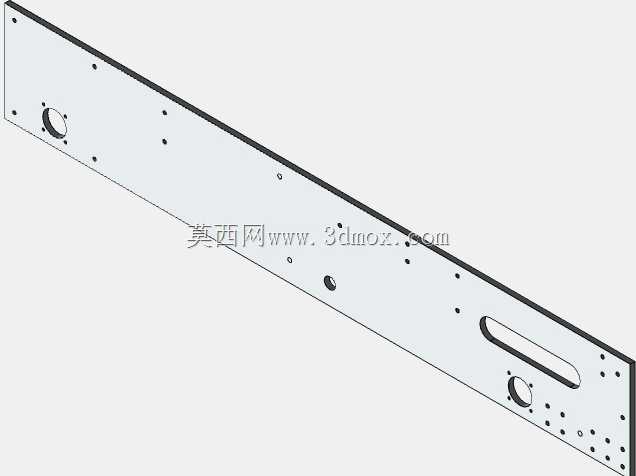

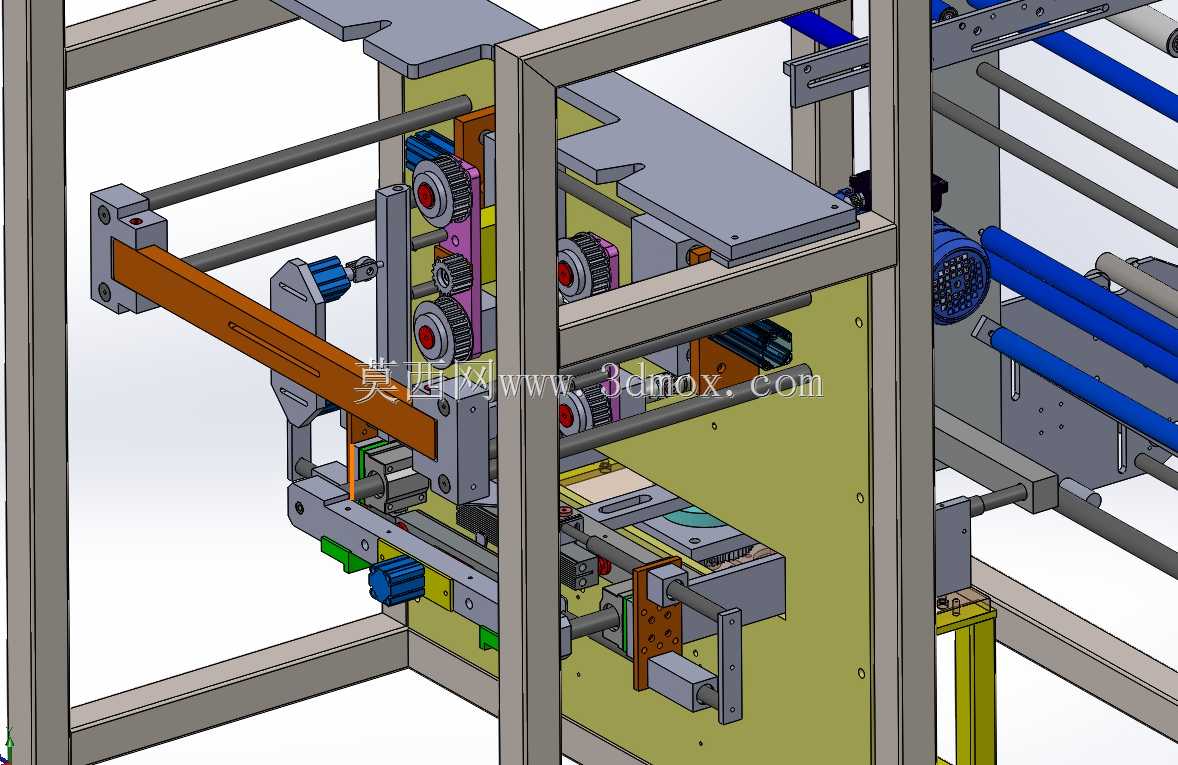

　　设计层面上，整个架体采用双侧立式安装板作为主承载结构，安装板选用冷轧钢板加工成型，表面做发黑防锈处理，两侧板之间通过多根横向导向辊、张紧辊连接形成稳定的框架结构，所有辊轴两端均采用带座深沟球轴承支撑，保障辊体转动顺畅无卡滞，减少膜料输送过程中的阻力波动。架体上集成了多组可调导向辊，可根据膜料宽度、走膜路径的实际需求调整辊体的轴向位置与倾斜角度，避免膜料走偏、起皱；其中一组浮动张紧辊通过摆臂结构连接，依靠重力配合阻尼结构实现膜料的实时张紧，无需额外配置气动张紧元件即可适配不同拉伸特性的膜料，降低结构复杂度与后期维护成本。

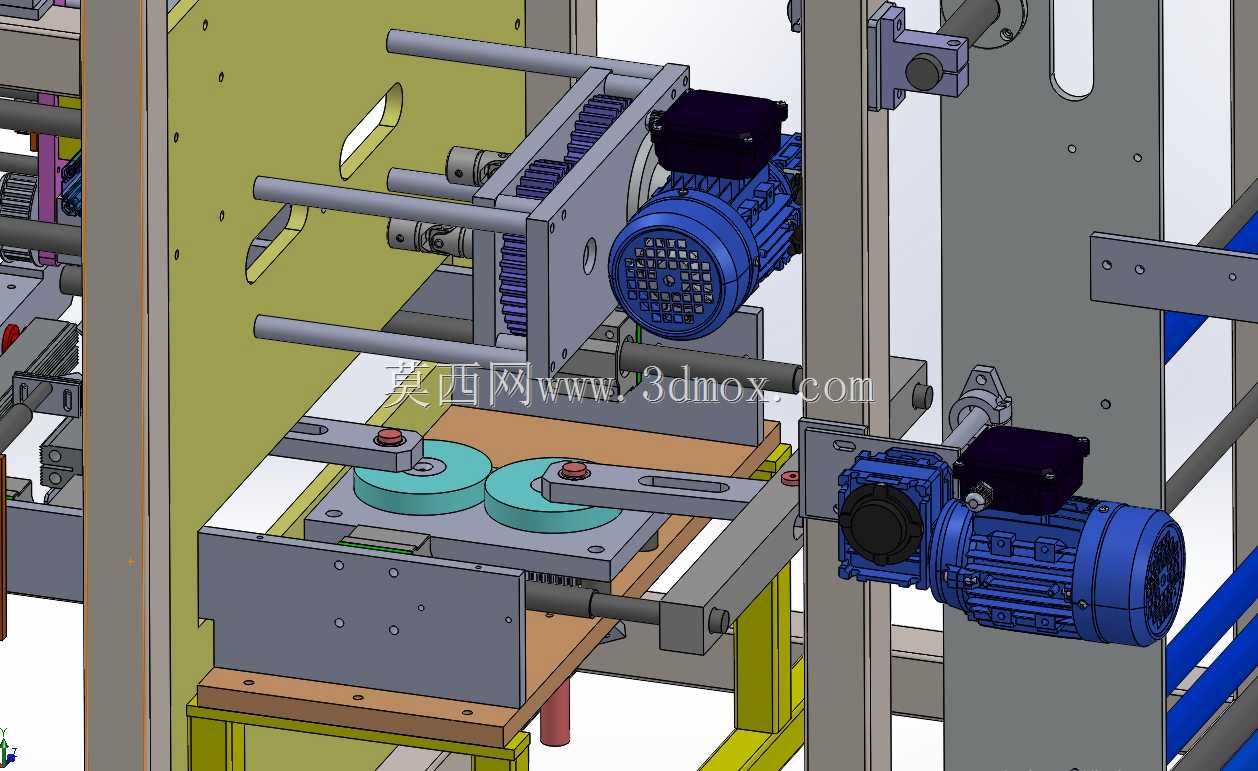

　　动力配置上，架体侧端安装的驱动电机通过同步带传动连接主牵引辊，主牵引辊采用橡胶包覆辊面，增大与膜料之间的摩擦力，保障送膜精度，传动侧设置的张紧轮可调整同步带张紧度，避免传动打滑造成的送膜长度误差。架体上预留了膜卷安装位、色标传感器安装支架、接膜平台的安装接口，可直接适配常规3寸气胀轴的膜卷安装，无需额外改制即可匹配多数通用卧式包装机的安装尺寸。

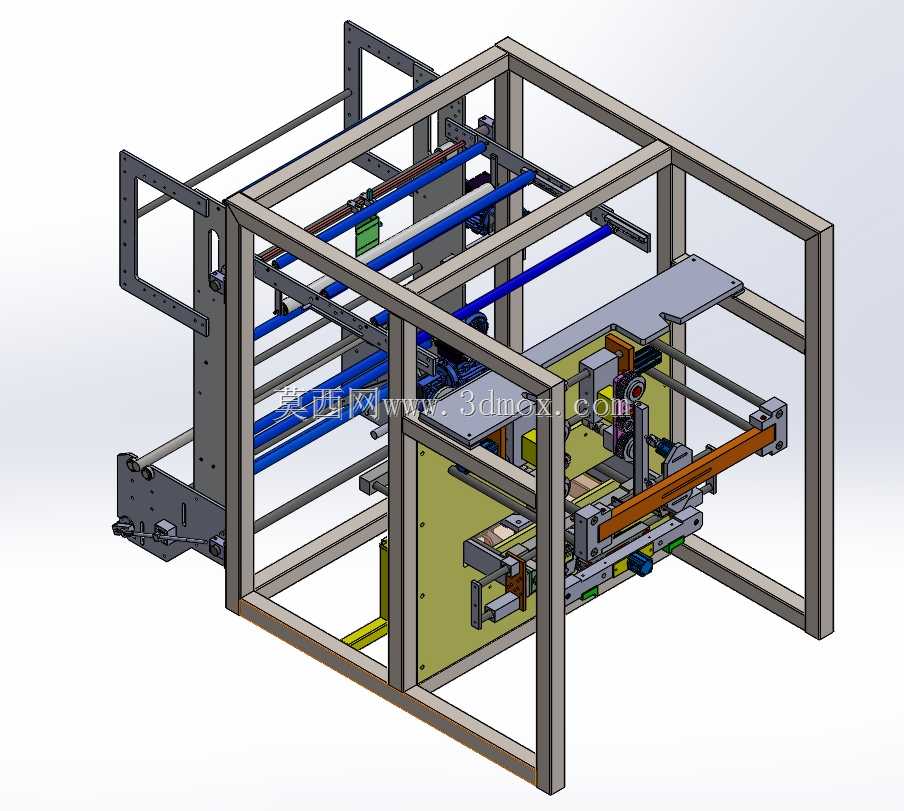

　　从安装边界来看，整个架体的横向宽度适配最大320mm宽度的包装膜，纵向安装高度可根据主机进料高度做上下调整，架体底部设置的安装孔位与多数卧式包装主机的机架安装孔位通用，现场安装时仅需紧固连接螺栓、调整好走膜路径即可投入使用，无需复杂的现场改制。结构设计上充分考虑了日常操作的便利性，膜卷更换位置设置在架体外侧，操作人员无需探身到设备内部即可完成膜卷更换、穿膜操作，所有辊体的轴承端均设置了可拆卸的端盖，后期维护更换轴承时无需拆解整个架体，可大幅缩短设备维护停机时间。

　　实际运行过程中，这套结构的走膜精度可控制在±1mm以内，能有效减少因走膜偏差造成的包材浪费，多组导向辊的排布充分考虑了膜料的舒展需求，膜料经过多根辊体的导向后可完全展平，避免因膜料褶皱造成的封口不牢、袋型歪斜等包装质量问题。架体上预留的电气元件安装位可根据需求加装自动接膜装置、静电消除棒等附加组件，适配不同自动化等级的包装产线需求，整体结构没有冗余设计，所有受力部位均做了加强处理，长期高速运行下不会出现架体变形、辊体跳动等问题，可满足食品包装车间连续三班倒的生产使用需求。
