带前法兰双动式液压缸结构设计

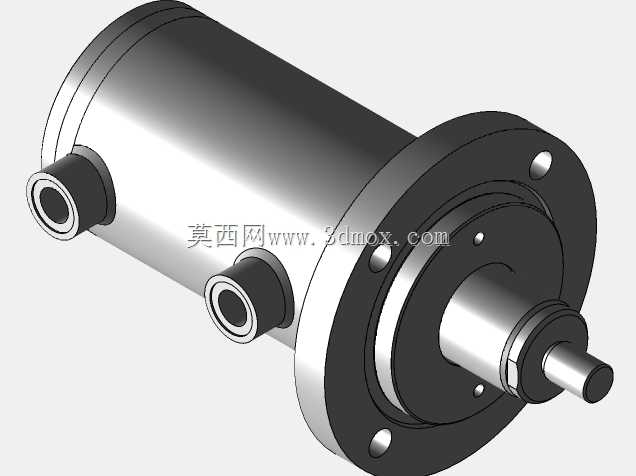

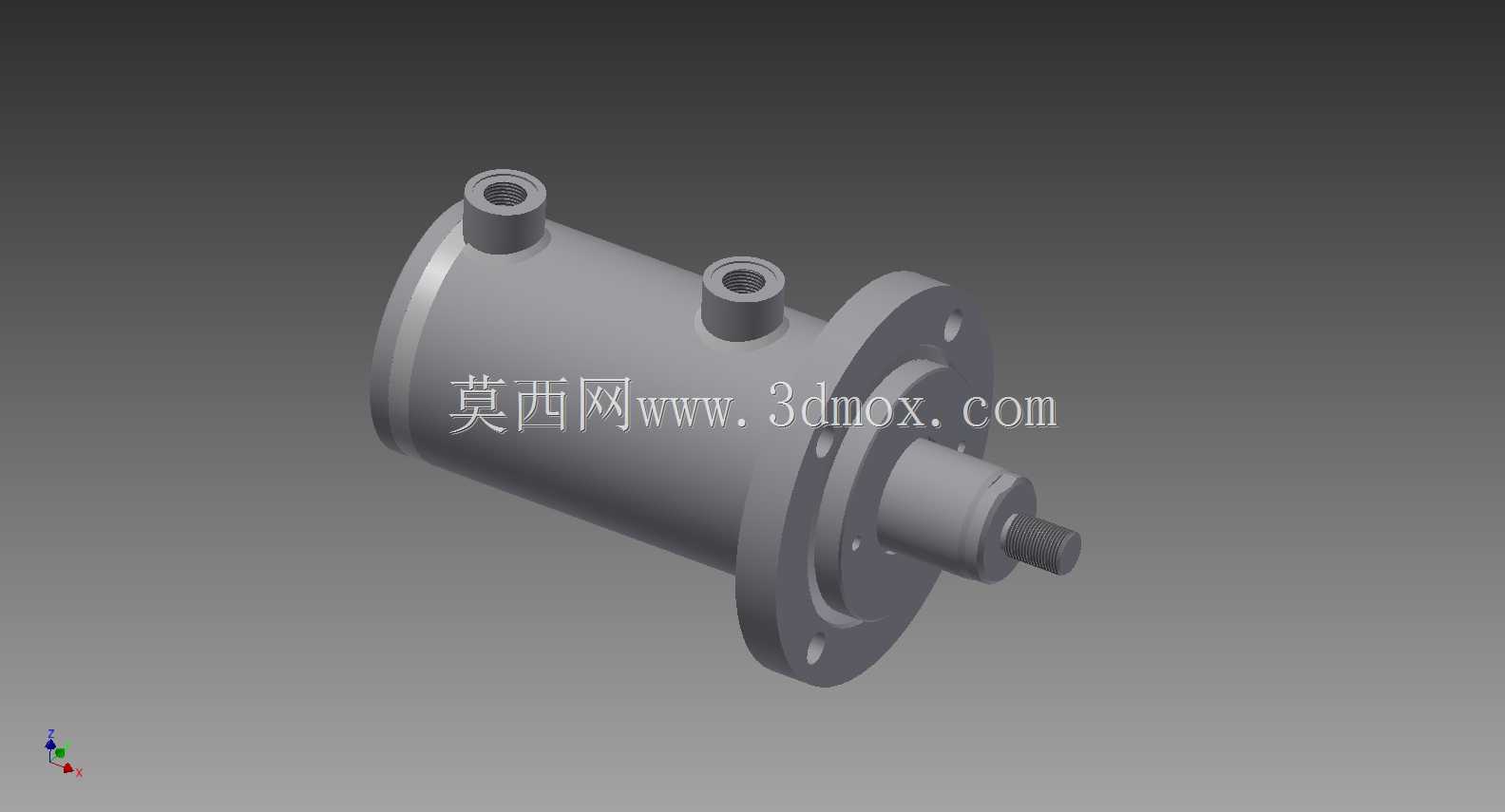

　　在各类工业液压传动系统中，带前法兰安装形式的双动液压缸是应用覆盖度极高的直线执行元件，这类元件的核心作用是将液压系统的压力能转换为往复直线运动的机械能，相比气缸输出力更大、运行更平稳，可在重载工况下实现精准的位移与推力输出，广泛适配锻压设备、注塑成型设备、工程机械作业机构、自动化生产线工装夹具、冶金设备辊缝调节机构等需要直线往复驱动的场景。这款双动式液压缸采用前法兰安装结构，安装法兰设置在缸体前端的输出侧，安装时可直接将法兰端面贴合在设备安装基座的对应平面上，通过螺栓完成紧固，这种安装形式的优势在于安装定位精度高，缸体受力状态更合理，输出杆的受力同轴度更容易保证，能有效降低活塞杆运行过程中的径向偏载，减少密封件的偏磨损耗，

　　延长元件整体使用寿命。从结构设计逻辑来看，这款缸为双作用式结构，即活塞两侧都可通入压力油，通过两侧油腔的压力差驱动活塞实现伸出与缩回两个方向的主动动作，区别于单作用弹簧复位的液压缸，双动结构的两个运动方向都可输出额定推力，行程控制更灵活，可适配需要双向施力的作业工况。缸体上设置的两个油口分别对应活塞两侧的无杆腔与有杆腔，油口采用标准内螺纹连接形式，可直接适配常规液压管路接头，方便现场布管安装。核心参数层面，这款缸的缸径规格为100mm，活塞杆直径为50mm，额定行程为60mm，属于短行程大推力的液压缸规格，在常规系统工作压力下即可输出数十千牛的推拉力，足够满足工装夹紧、短行程工件顶出、模具抽芯、工位微调等场景的负载需求。设计过程中，

　　缸筒采用无缝钢管精加工而成，内壁做珩磨处理，保证表面粗糙度与圆度精度，降低活塞密封的摩擦阻力，减少内泄漏；活塞与活塞杆采用刚性连接，配合多道组合密封件，既保证两腔之间的密封性能，又能耐受一定的系统压力冲击；前端盖与缸筒采用法兰螺栓连接，内部设置活塞杆导向套与防尘密封，导向套采用耐磨铜合金材质，可给活塞杆提供稳定的径向支撑，防尘密封则可阻挡外界粉尘、切削液等杂质进入缸体内部，避免密封件划伤与液压油污染；输出杆端部设置外螺纹连接段，方便用户根据实际需求加装连接接头、推板、关节轴承等连接件，适配不同的负载连接形式。在安装边界上，前端法兰的安装孔位采用圆周均布设计，安装时需保证安装基座的法兰贴合面与活塞杆运动方向的垂直度，

　　避免安装偏差带来的附加径向力；缸体尾部为封闭结构，无需额外尾部支撑，整体安装占用空间紧凑，尤其适合安装空间受限、需要从设备正面完成安装固定的场景。实际选型应用时，需要结合系统工作压力核算实际输出力是否满足负载要求，同时根据运行速度匹配合理的液压油流量，搭配对应的缓冲装置可降低活塞到达行程端点时的机械冲击，在高频往复运行的场景下还需考虑密封件的耐温耐磨性能，定期检查油液清洁度，避免杂质进入缸体造成密封失效或缸筒内壁划伤。这类短行程前法兰液压缸在工装夹具领域应用尤为广泛，比如焊接工装的工件压紧、机加工工装的工件定位夹紧，都需要这类结构紧凑、安装方便、输出力稳定的液压执行元件，相比其他安装形式的液压缸，前法兰安装的形式不需要在缸体尾部预留安装空间，也不需要额外的安装支座，可直接集成在设备本体的安装面板上，大幅简化设备的整体结构设计。
