贺德克40-1836型电磁阀线圈结构

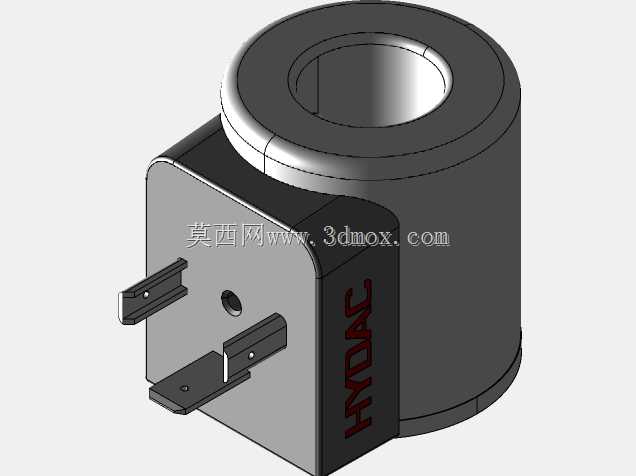

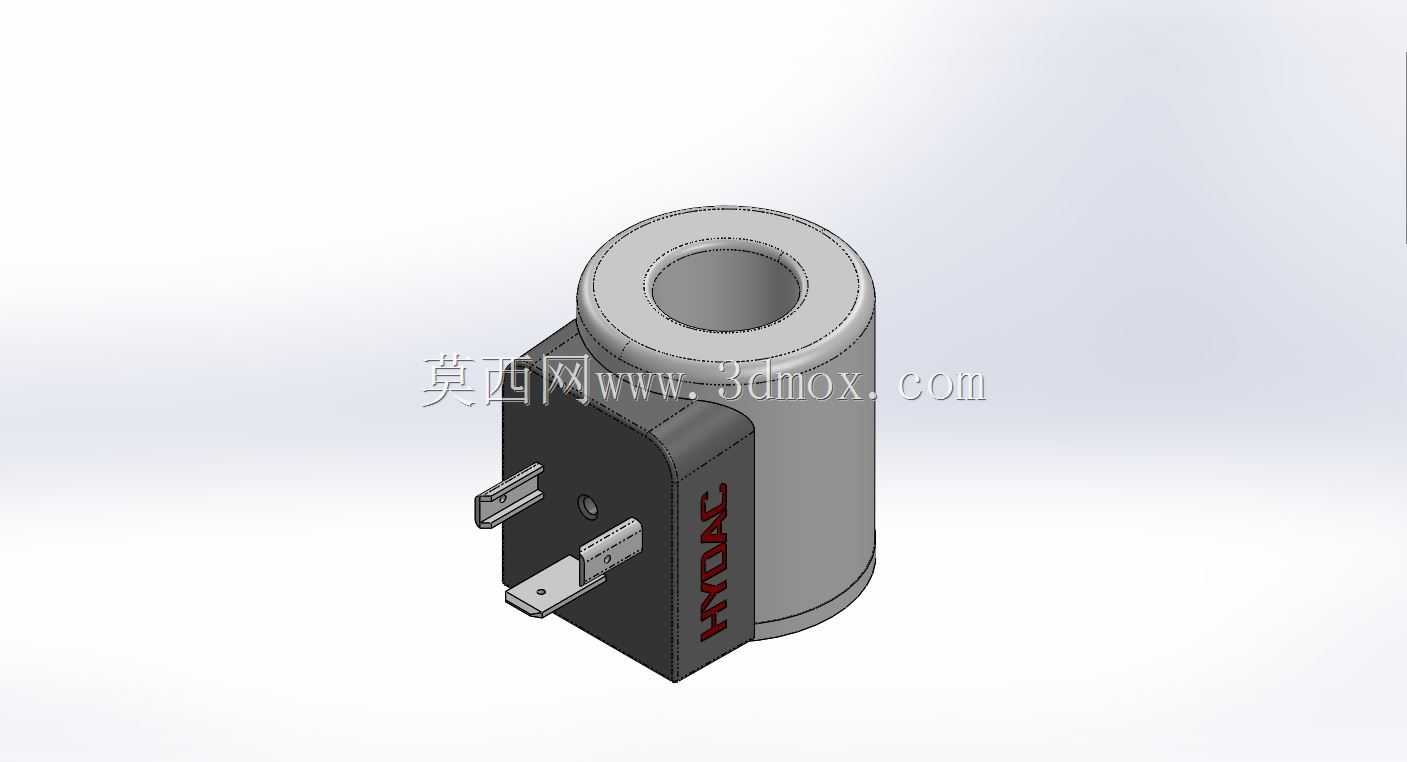

　　在液压系统的电磁换向控制回路里，这类线圈是把电控信号转化为阀芯驱动力的核心执行部件，日常在注塑机液压站、工程机械阀组、机床液压夹紧系统、风电液压制动单元里都能见到同规格产品的身影，它的核心作用是在得电时产生稳定的电磁吸力，拉动阀芯克服弹簧阻力完成换向动作，失电后让阀芯在弹簧复位力下回到初始位，以此切换液压油路的通断与流向。从结构设计来看，这款线圈采用了圆柱形导磁骨架搭配侧置插片接线座的布局，主体绕线区域做了全包覆的塑封处理，能有效阻挡液压站环境里的油雾、潮气、金属粉尘侵入内部绕组，避免出现匝间短路或者绝缘失效的问题，侧方的插片式接线端做了防呆定位凸台，安装时不用反复核对接线极性，插片的厚度和间距符合行业通用的接插件匹配标准，

　　能和市面上绝大多数标准接线端子直接适配，不用额外做转接处理。线圈中心的通孔是和电磁阀阀芯导套配合的安装位，孔径的公差控制在H7级别，安装时能顺畅套入阀组的导磁套管，不会出现卡滞或者配合间隙过大导致磁损超标的问题，线圈的轴向长度和外径尺寸做了边界优化，在保证足够安匝数产生额定电磁吸力的前提下，尽可能压缩了径向占用空间，在集成阀组上密集布置时，不会和相邻的阀件、管路接头产生安装干涉。设计过程中，绕组的线径选择和匝数匹配是核心环节，要兼顾额定电压下的吸力特性和长时间通电的温升控制，这款线圈的绕组排布做了分层整列绕制，层间做了绝缘纸隔离，能保证长时间通电工况下的温升控制在绝缘材料允许的范围内，避免过热导致的绝缘老化加速。

　　外壳上的品牌标识区域做了凹陷式注塑处理，不会因为安装过程中的磕碰、长期的油液侵蚀导致标识模糊，方便后期运维时快速识别型号参数。安装边界方面，线圈的两个接线插片的中心距、插片到线圈安装端面的距离都做了严格的尺寸管控，配套的锁紧螺母拧紧后，线圈的轴向窜动量控制在0.2mm以内，既能保证工作时的磁路闭合效率，也不会因为压接过紧导致塑封外壳出现应力开裂。在实际选型适配时，除了核对中心孔径、安装长度这些硬尺寸，还要注意和阀体的电压等级、吸力参数匹配，这款线圈的吸力特性曲线在额定电压的85%-110%区间内都能保持稳定的输出力，能应对工业现场电压波动的常见工况，不会因为电压小幅跌落出现阀芯吸合不到位的问题，

　　也不会因为电压偏高导致绕组电流过大出现过热烧毁的情况。另外线圈的塑封外壳材料选用了耐液压油的工程塑料，长期接触矿物基液压油、常规液压系统用密封件兼容介质都不会出现溶胀、开裂的问题，适配绝大多数工业液压系统的使用环境，在户外设备上使用时，外壳的密封等级也能满足露天工况的防雨、防尘要求，不用额外加装防护外罩。
