带法兰方形安装座外球面轴承组件结构

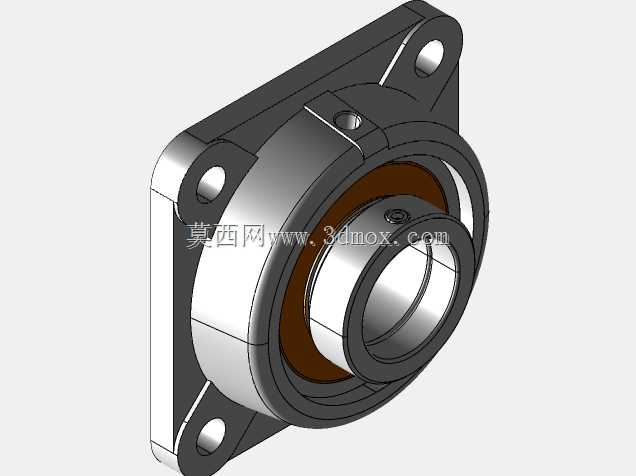

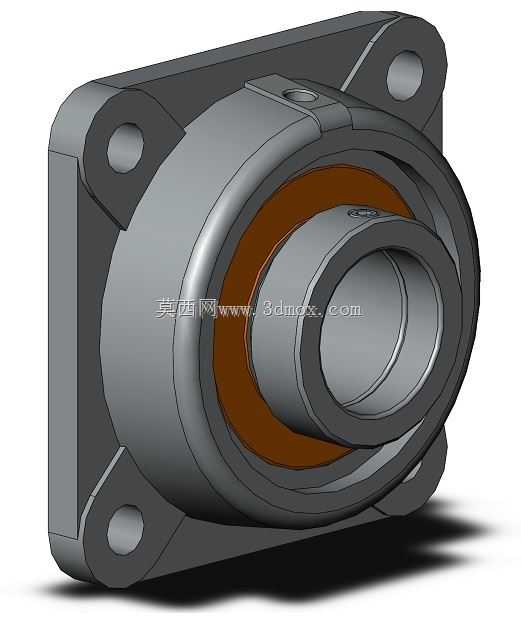

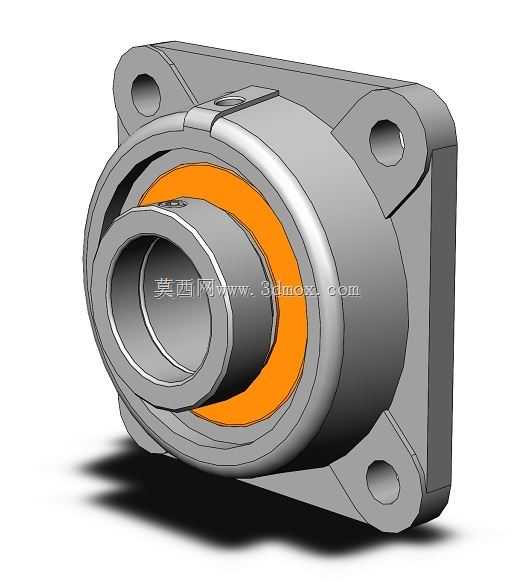

　　在各类轻工输送线、食品加工传动辊道、中小型农机传动端、纺织机械导辊支撑位的设计选型中，这类带方形法兰安装座的外球面轴承组件是出镜率极高的支撑部件，不同于常规深沟球轴承需要额外加工轴承座孔、设计端盖密封的复杂装配流程，这类集成式轴承组件从设计之初就瞄准了快速安装、自适应对中的实际工况需求。从结构设计逻辑来看，该组件核心分为两部分，一是带菱形法兰的铸造安装基座，二是内嵌的UC209系列外球面球轴承，基座采用方形四孔安装布局，四个安装孔分布在法兰四角的凸台位置，凸台结构做了加厚处理，避免螺栓锁紧时基座产生形变，安装面经过铣削加工保证平面度，能直接贴合设备的安装墙板，不需要额外加工定位止口，仅需穿入对应规格的螺栓即可完成固定，

　　大幅降低了安装面的加工精度要求。内嵌的外球面轴承外圈为球面结构，与基座内的球面型腔配合，能在安装面存在小幅角度偏差、传动轴出现轻微挠曲变形时自动调整对中角度，避免轴承承受额外的倾覆力矩，有效延长轴承的实际使用寿命，轴承内圈采用顶丝锁紧结构，在穿入传动轴后，拧紧内圈上的紧定螺钉即可完成轴与轴承内圈的固定，不需要额外加工轴肩、设计锁紧螺母，适配光轴的快速装配需求。从安装边界尺寸来看，方形法兰的四个安装孔中心距遵循行业通用的安装尺寸规范，能直接替换同型号的老旧轴承座组件，不需要对原有设备的安装墙板做二次改孔加工，轴承内孔适配直径45mm的传动轴，轴承外圈与基座的配合采用过渡配合加定位销防转设计，避免轴承外圈在基座内出现跟转磨损。

　　在实际工况应用中，这类轴承组件多用于中低速、中等载荷的传动场景，比如皮带输送机的托辊两端支撑、包装机械的送料辊支撑、小型风机的叶轮轴支撑，其自带的密封圈能阻挡粉尘、飞溅的切削液或农作物碎屑进入轴承内部，在多尘、有少量喷淋的工况下也能保持稳定运行。设计这类三维模型时，需要重点关注几个配合面的尺寸精度：一是基座内球面的尺寸公差与表面粗糙度，要保证轴承外圈装入后既能灵活调心，又不会出现过大的配合间隙；二是四个安装孔的位置度公差，要保证与同规格产品的安装互换性；三是轴承内圈顶丝孔的位置，要保证锁紧时顶丝能垂直顶在传动轴表面，避免顶丝打滑损伤轴面。另外，基座的铸造圆角设计也需要重点考量，法兰与轴承容纳腔的衔接位置做了足够大的过渡圆角，

　　避免应力集中导致基座在受冲击载荷时出现开裂，轴承外侧的密封结构采用双唇口橡胶密封，内侧附带金属防尘盖，双重密封结构能适应户外农机、建材输送这类多粉尘的作业场景。很多刚入行的结构设计人员在选用这类轴承组件时，容易忽略安装面的平面度要求，虽然轴承自带调心功能，但如果安装面倾斜角度超过2度，调心结构就会达到行程极限，依然会导致轴承早期失效，另外在锁紧顶丝时需要采用对角交替拧紧的方式，避免内圈出现偏斜导致轴转动时出现卡滞。从建模逻辑来看，这类组件的建模需要先确定安装孔的中心距、轴承内孔直径、基座总厚度这些核心安装尺寸，再逐步细化法兰凸台、球面型腔、密封槽、顶丝孔这些细节结构，建模时要保留各零件的装配间隙，避免出现干涉问题，比如轴承外圈与基座球面腔的配合间隙、内圈与密封盖的间隙，都需要符合实际装配要求，不能做成完全零间隙的理想模型，否则生成工程图时会出现不符合实际加工要求的尺寸标注。
