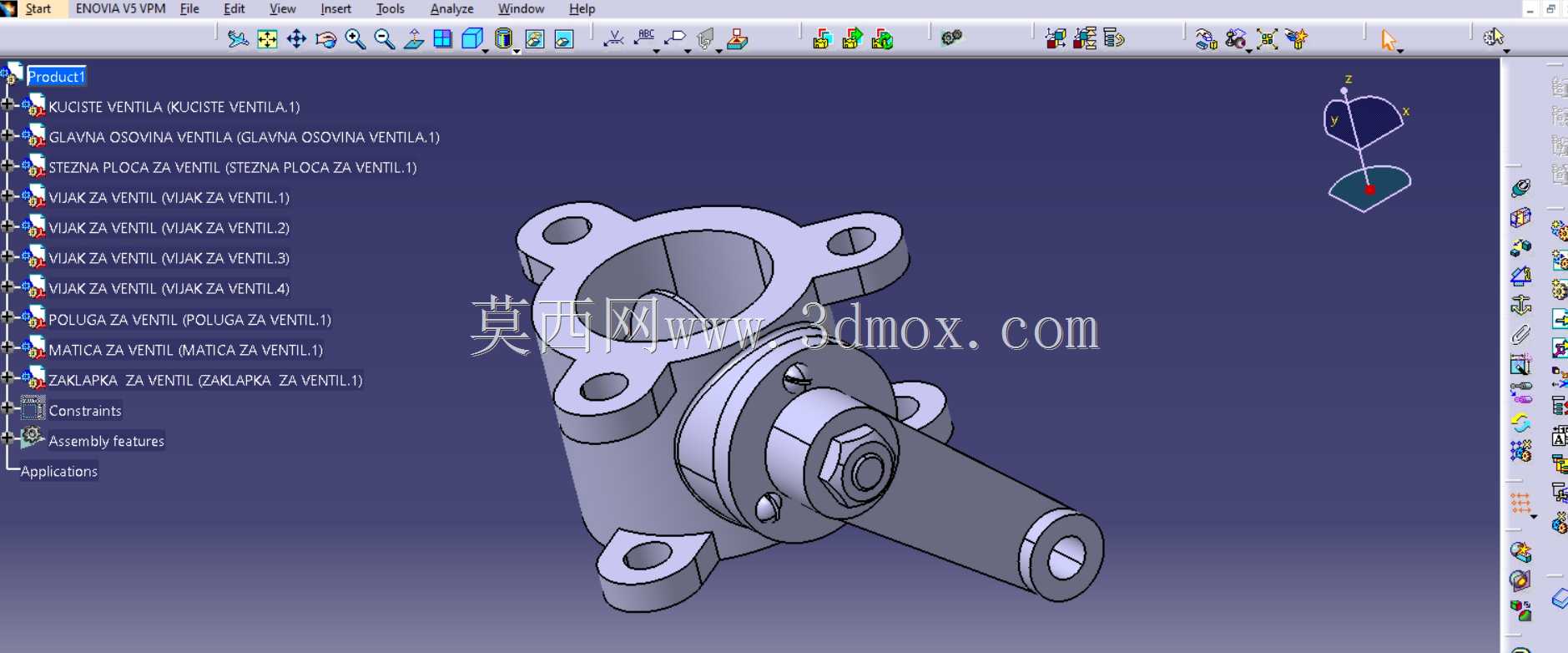

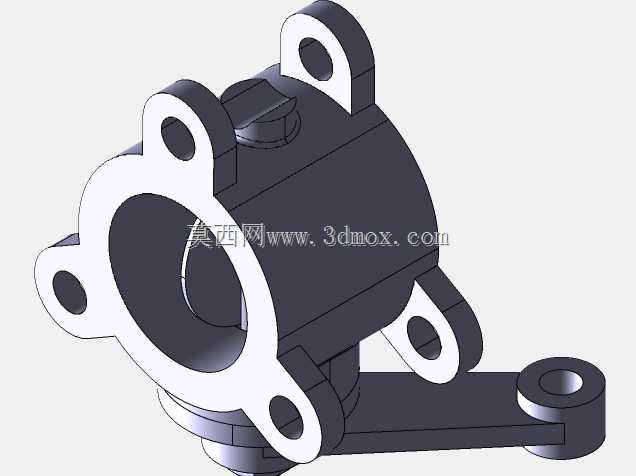

带操纵杆式法兰连接流体控制阀结构

项目分类:阀门 发布时间:2022-03-03 ID:563538
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构
  • 带操纵杆式法兰连接流体控制阀结构

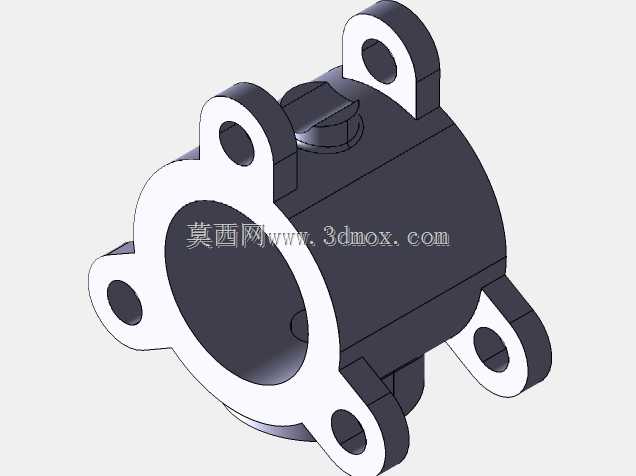

  这款手动操纵的流体控制阀,在中小通径的低压流体输送管路场景中应用十分广泛,常见于小型化工试验装置、实验室气路调配、小型暖通支路控制、农用灌溉管路分流这类不需要频繁自动调节、依赖人工现场操作的工况,相比电动、气动控制的同通径阀件,它不需要额外铺设控制线路或者气源管路,在空间紧凑、配套条件有限的现场安装适配性更强,完全依靠人工扳动侧置的操纵杆就能完成阀芯的启闭或者开度调节,操作反馈直接,现场作业人员不需要额外培训就能快速上手操作。从结构设计逻辑来看,整个阀体采用一体化铸造的法兰式安装基体,三个呈周向均匀分布的安装耳座上预留了螺栓过孔,安装时不需要额外加工焊接法兰,直接通过螺栓就能和管路侧的配对法兰完成紧固,

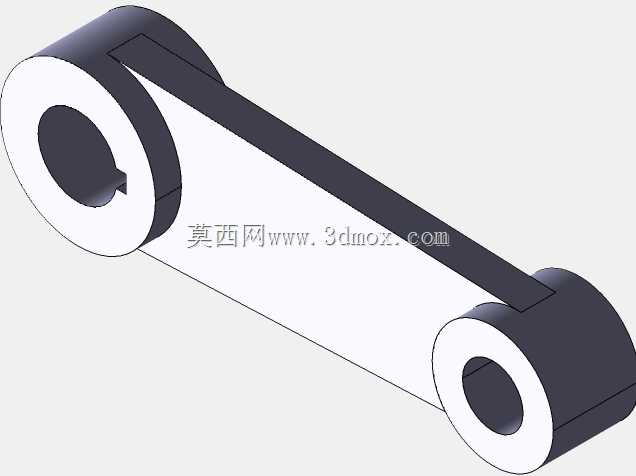

  密封面的加工精度直接在铸造毛坯基础上一次装夹车削完成,能保证安装后密封面的平面度偏差控制在0.05mm以内,避免长期使用后因为密封面受力不均出现渗漏问题。阀体的流道采用等径圆弧过渡设计,没有直角突变的流道结构,流体经过阀腔的时候局部阻力损失比直角式截止阀低30%左右,对于输送含有微小固体颗粒的流体工况,也不容易在阀腔内部形成沉积死角,减少长期使用后的流道堵塞风险。侧置的操纵杆组件通过销轴和阀内部的阀芯驱动结构连接,操纵杆的长度经过力矩匹配设计,操作人员只需要施加不超过15N的扳动力就能完成全行程的启闭动作,在操纵杆和阀体结合的位置设置了双重密封结构,内侧是耐油橡胶O型圈做静密封,外侧是聚四氟乙烯材质的防尘挡圈,

  既能阻止管路内部的流体沿着转轴间隙向外渗漏,也能阻挡外部环境的粉尘、水汽进入阀内部的运动副间隙,避免长期户外使用出现转轴锈蚀卡涩的问题。从安装边界尺寸来看,整个阀的法兰安装面到操纵杆最外端的总长度控制在120mm以内,阀体主体的最大外径不超过80mm,安装时需要在操纵杆的摆动行程范围内预留至少60mm的操作空间,避免和周边的管路、支架产生运动干涉,三个安装耳座的螺栓孔中心圆直径为52mm,适配M6的紧固螺栓,安装时螺栓的拧紧力矩控制在8-10N·m即可,过大的拧紧力矩反而会造成铸造耳座出现微裂纹,影响阀的使用寿命。阀芯的密封副采用锥面配合结构,相比平面密封的结构,它的密封比压更高,在低压工况下的密封可靠性更好,

  即使长期使用出现轻微的密封面磨损,依靠操纵杆的关闭行程余量就能自动补偿磨损量,不需要频繁拆解更换密封件。整个阀的运动部件之间都预留了0.02-0.03mm的配合间隙,在-10℃到80℃的工作温度区间内,不会因为材料热胀冷缩出现动作卡滞的问题,不管是输送压缩空气、清水、低粘度润滑油还是弱腐蚀性的化学介质,都能稳定完成通断控制功能。在做三维结构设计的时候,优先把安装基准面设定在法兰密封端面上,所有的尺寸链都从这个基准面出发做标注,能最大程度减少加工和装配环节的累积误差,操纵杆的摆动角度和阀芯的开度做了线性匹配设计,在做管路调试的时候,操作人员可以直接通过操纵杆的摆动角度直观判断当前的阀门开度,不需要额外加装开度指示装置。阀体外部的加强筋设置在安装耳座和流道主体的连接位置,在不增加整体壁厚的前提下,把阀体的承压能力提升了40%,即使出现短时的管路压力冲击,也不会在应力集中的位置出现开裂问题。
