三片式内螺纹手动球阀结构设计

　　这款三片式手动球阀的结构设计，完全围绕工业管路系统的截断控制需求展开，在民用给排水、化工流体输送、小型液压站回路、暖通空调水系统中都有广泛的适配场景。从实际使用场景来看，这类球阀主要用于管路中介质的通断控制，不适合做节流调节——因为球体密封副在半开状态下长期受介质冲蚀，会快速出现密封面损伤导致内漏，这也是建模过程中特意保留全行程启闭结构特征的原因，手柄的90度旋转限位结构直接对应球体从全关到全开的动作行程，避免操作时出现过位导致密封件错位。

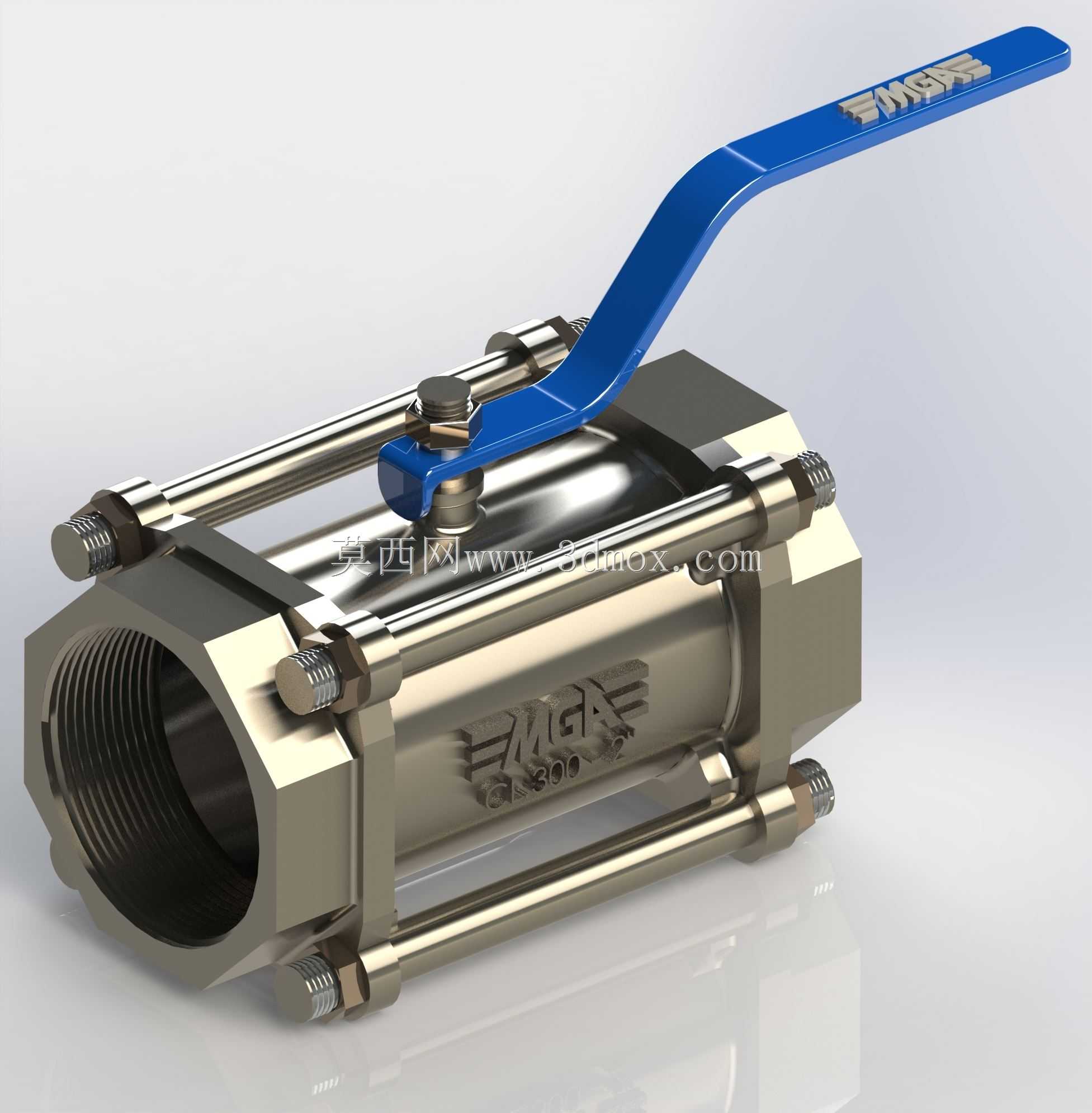

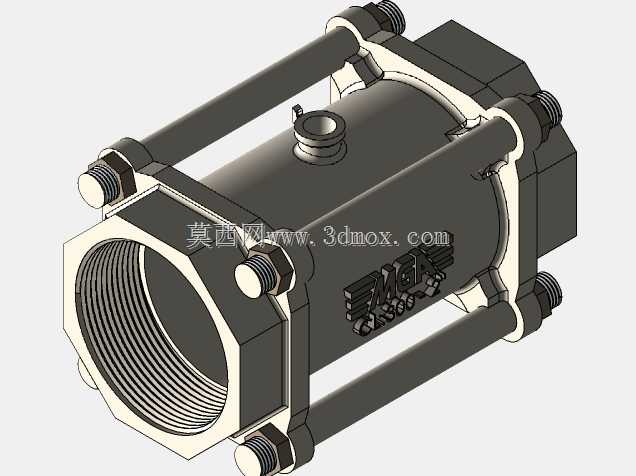

　　从结构设计思路上，三片式阀体的拆分逻辑是为了兼顾装配便利性与密封可靠性，左右两个端体通过四根长螺栓与中间阀体锁紧，这种结构相比一体式球阀，在维修更换密封件时不需要将整个阀门从管路上拆下，只需要松开连接螺栓就能取出中间的球体与密封组件，大幅降低现场维护的工作量。建模时特意还原了端体与中间阀体结合面的密封槽结构，这个位置的垫片压缩量控制在0.2-0.3mm区间，既保证结合面不会出现外漏，也不会因为螺栓锁紧力过大导致垫片被压溃失效。

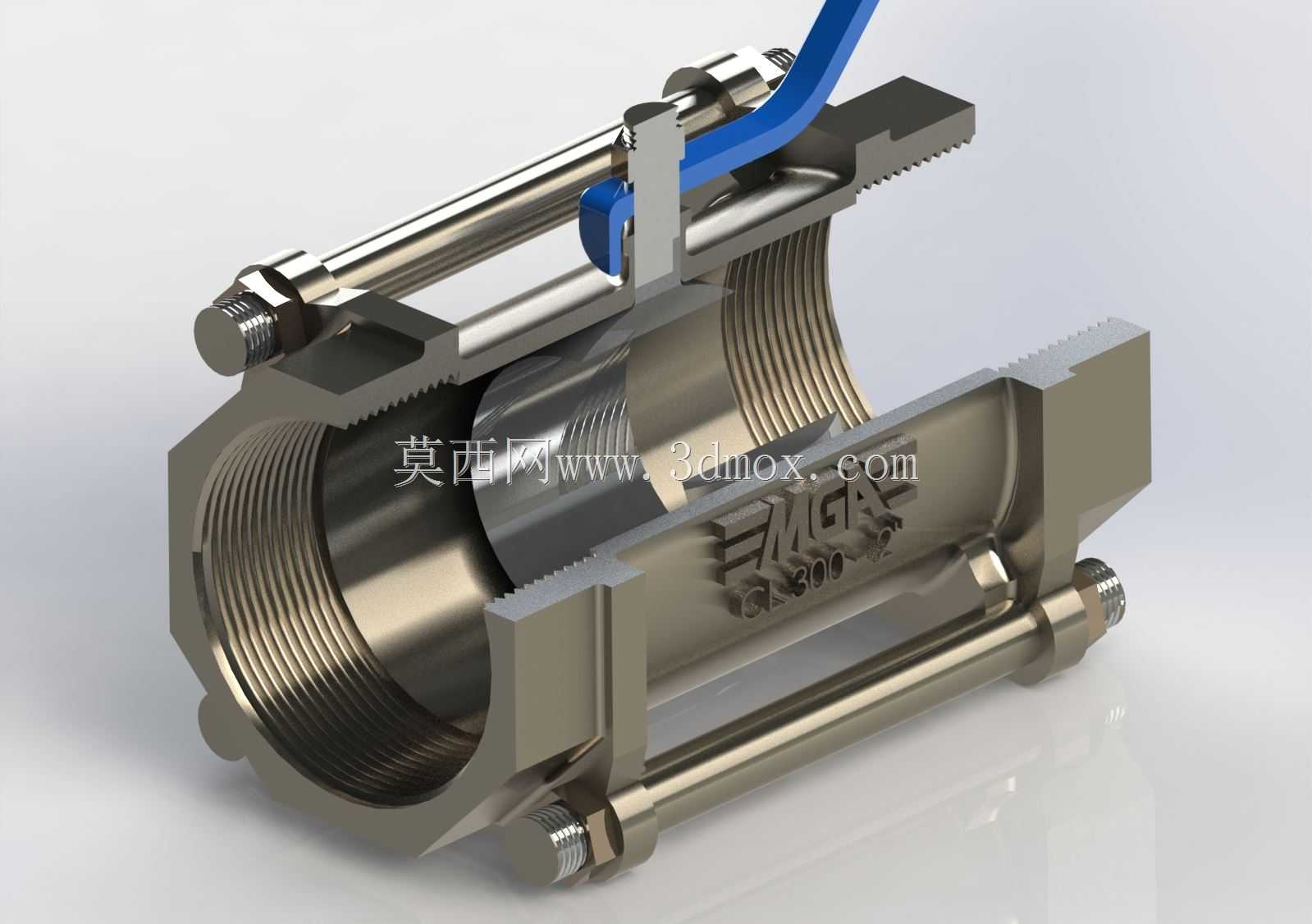

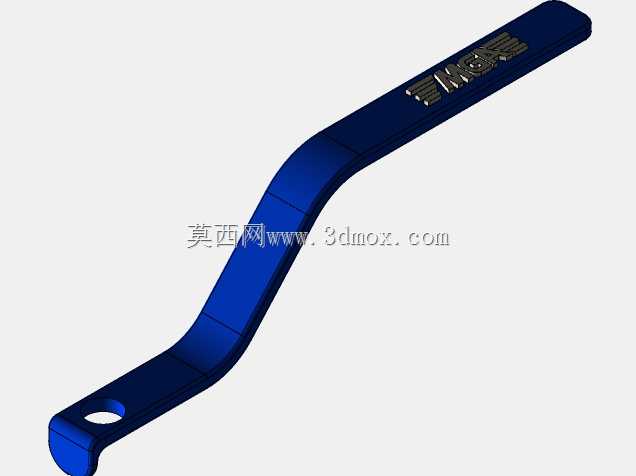

　　产品的功能特性上，采用浮动式球体结构，介质压力会将球体推向出口侧的阀座密封面，压力越高密封比压越大，这种自紧式密封结构能保证在额定压力范围内不会出现内漏。阀杆采用下装式防飞出结构，即使阀腔内部出现异常升压，阀杆也不会被介质压力顶出阀体造成安全事故，这也是工业阀门强制要求的安全结构，建模时还原了阀杆底部的台肩结构，与阀体上的限位台阶配合实现防飞出功能。手柄的加长设计是为了降低操作力矩，在公称通径对应的额定压力下，操作人员不需要借助加力杆就能完成启闭动作，手柄表面的防滑纹路结构也还原了实际产品的操作细节，避免戴劳保手套操作时出现打滑。

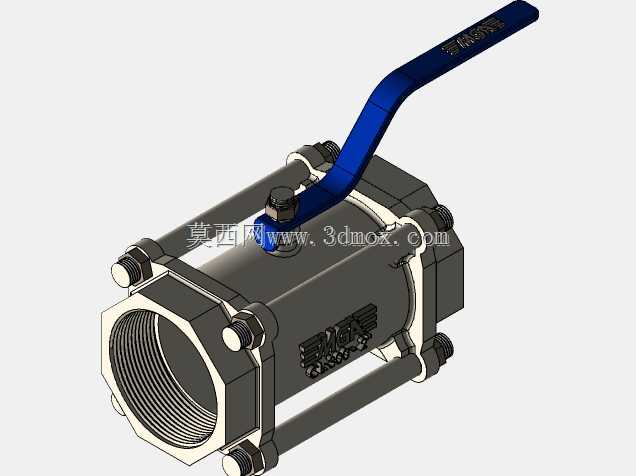

　　外形尺寸与安装边界方面，这款内螺纹连接的球阀，两端的内螺纹尺寸符合普通管螺纹标准，建模时保留了螺纹的完整牙型特征，方便设计人员在做管路装配时直接匹配对应的外螺纹接头，不需要额外做螺纹适配。阀门的整体长度、阀体高度、手柄旋转所需的空间都按照常规工业产品的安装尺寸还原，在做三维管路布局时，可以直接调用这个模型做干涉检查——要注意手柄向上扳动到全开位置时，手柄末端距离阀体中心的高度尺寸，要预留足够的操作空间，避免被周边的管路或者支架挡住，导致无法完成全开操作。阀体两端的六角结构是为了安装时用管钳夹持，建模时还原了六角的对边尺寸，方便设计人员提前规划安装时的工具操作空间。

　　从密封结构的细节来看，球体与阀座的接触面做了高精度的圆弧贴合，阀座采用增强聚四氟乙烯材质，建模时特意保留了阀座背后的弹性补偿槽，当阀座出现少量磨损时，介质压力会推动阀座向球体方向移动，补偿磨损量，延长阀门的使用寿命。阀杆位置的双重O型圈密封结构也做了还原，上下两道O型圈分别对应不同压力等级下的密封需求，即使其中一道出现老化失效，另一道也能暂时保证外漏不会发生，给运维人员留出检修的时间窗口。

　　在实际选型适配中，这类三片式内螺纹球阀适合用在公称通径不大、压力等级中等的水、油、非强腐蚀性气体介质管路上，因为三片式结构的加工成本比一体式球阀略高，但维护便利性更好，在需要定期检修的工艺管路上应用性价比更高。建模过程中所有的装配间隙都按照实际生产的公差要求设置，比如球体与阀座的配合间隙、阀杆与阀体的配合间隙，都控制在合理范围内，不会出现模型装配干涉，也不会因为间隙过大导致结构失真，方便结构设计人员直接参考这个模型做同类型阀门的改型设计，或者在做设备整体装配时直接调用，不需要再调整结构尺寸。
