可旋转框架式焊接定位工装结构

　　在金属结构件批量焊接加工场景中，长尺寸框架类焊件的焊接变形控制一直是车间工艺端的常见痛点，这类焊件往往存在多面焊缝需要施焊，传统固定式工装需要工人反复翻转工件、重新找正定位，不仅辅助作业时间占比高，还容易因装夹受力不均、翻转过程磕碰导致焊接后出现翘曲、尺寸超差等问题，这款可旋转的框架式焊接定位工装，正是针对这类加工需求设计的专用焊接辅助装置。

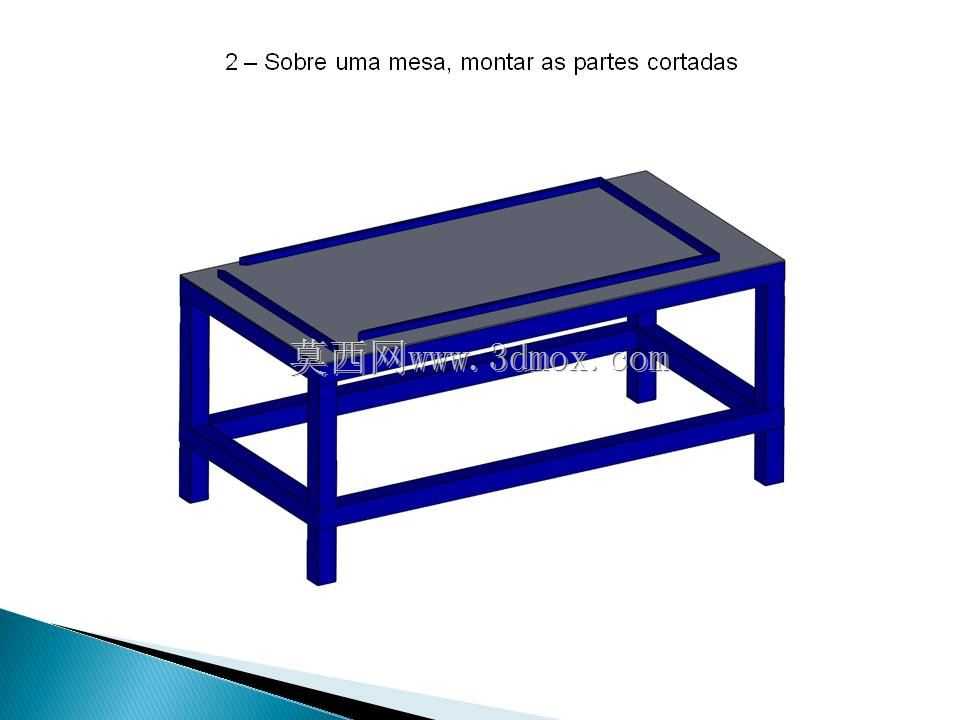

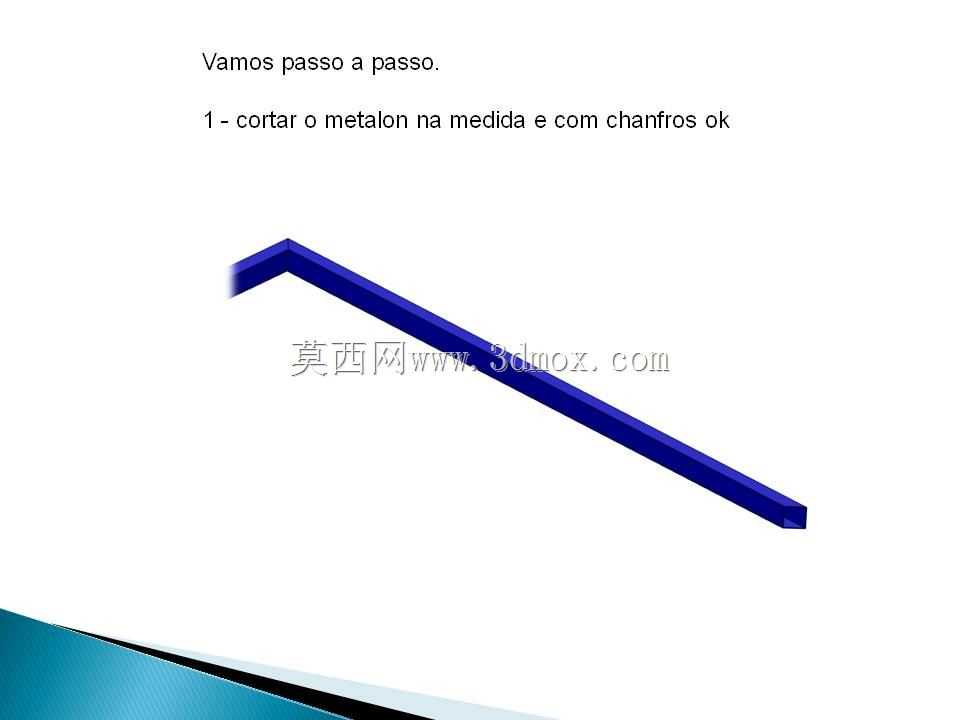

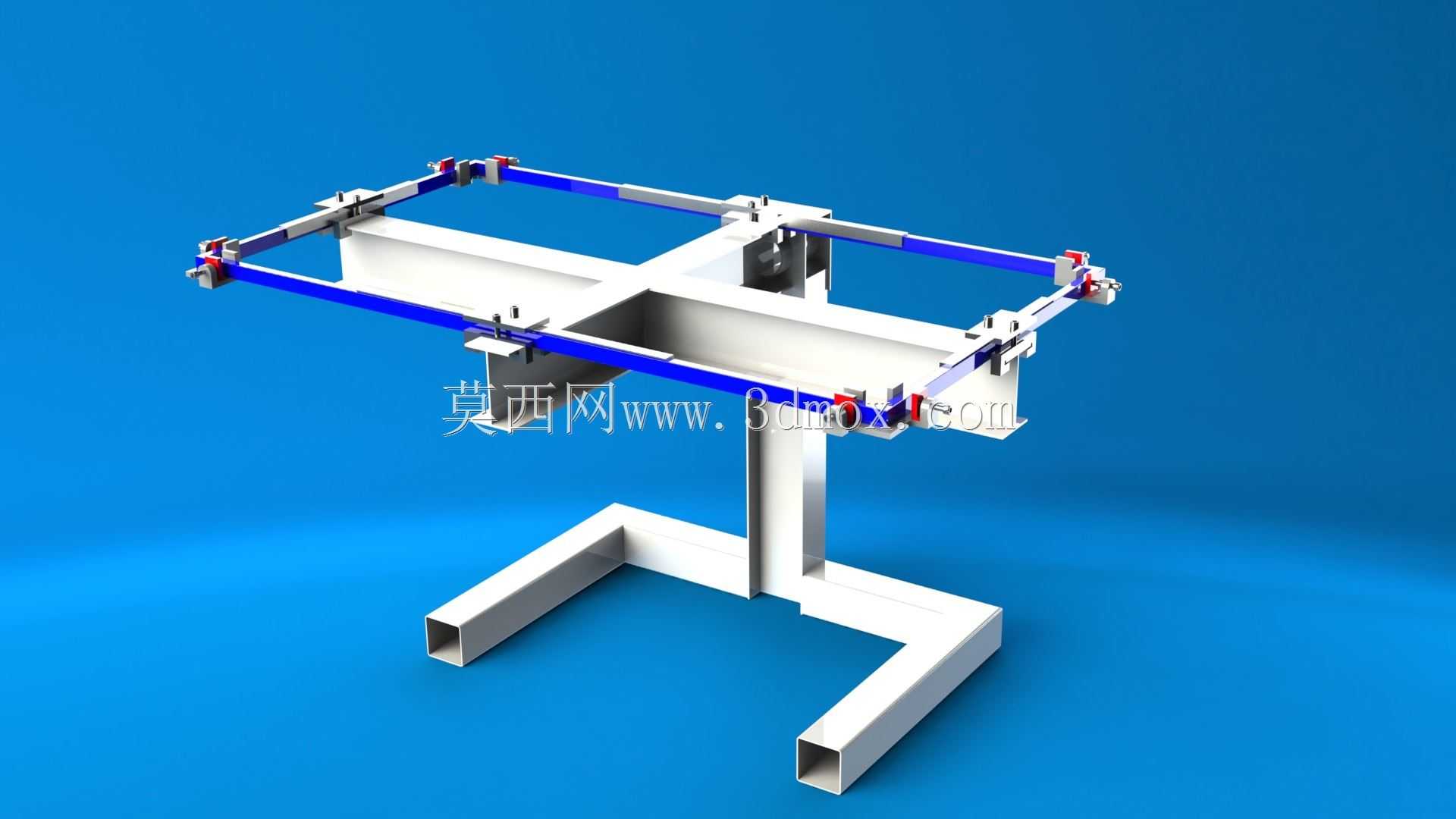

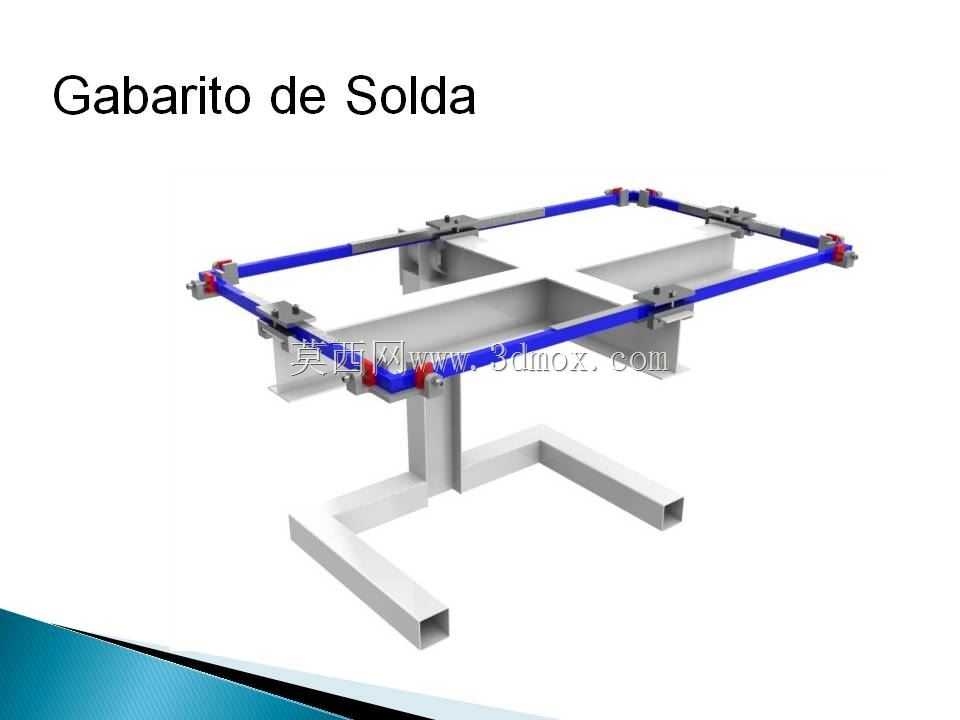

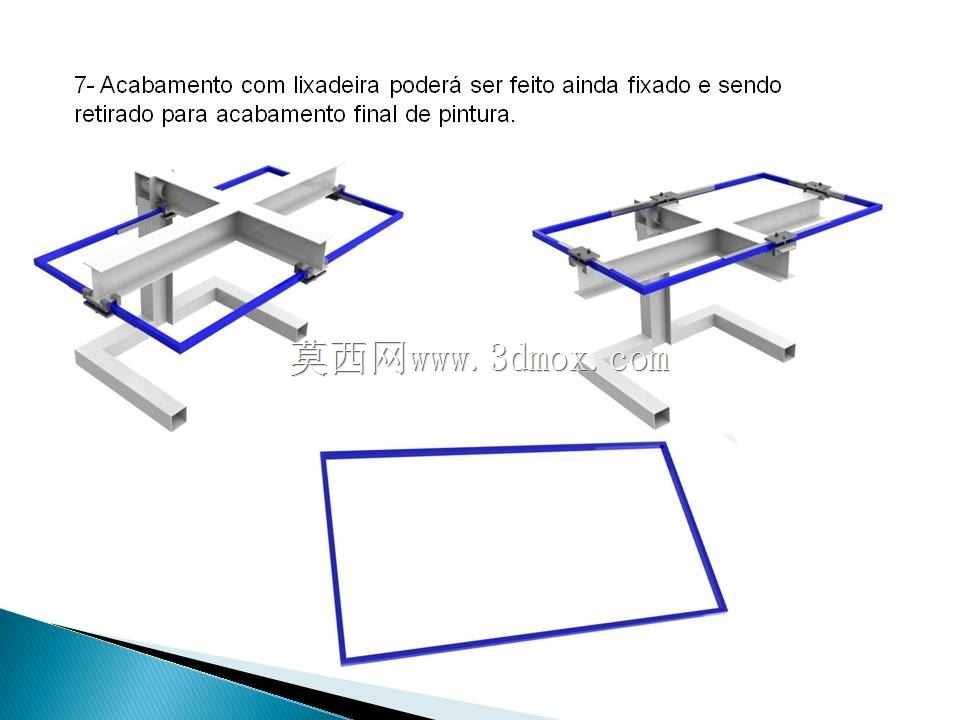

　　从结构布局来看，该工装采用单立柱悬臂支撑的底座设计，底部为U型落地支撑结构，直接放置在车间硬化地面即可使用，无需额外打膨胀螺栓固定，方便根据车间产线布局调整工位位置，适配小批量多品种的柔性加工场景。立柱顶端连接十字型主承载横梁，横梁四个延伸端分别设置可调节的定位夹紧模块，蓝色的导向滑轨段可根据待焊框架的实际长宽尺寸调整夹紧位置，调整范围覆盖最大1000mm×800mm的外形边界，可适配同尺寸区间内不同规格的矩形框架类焊件装夹需求。

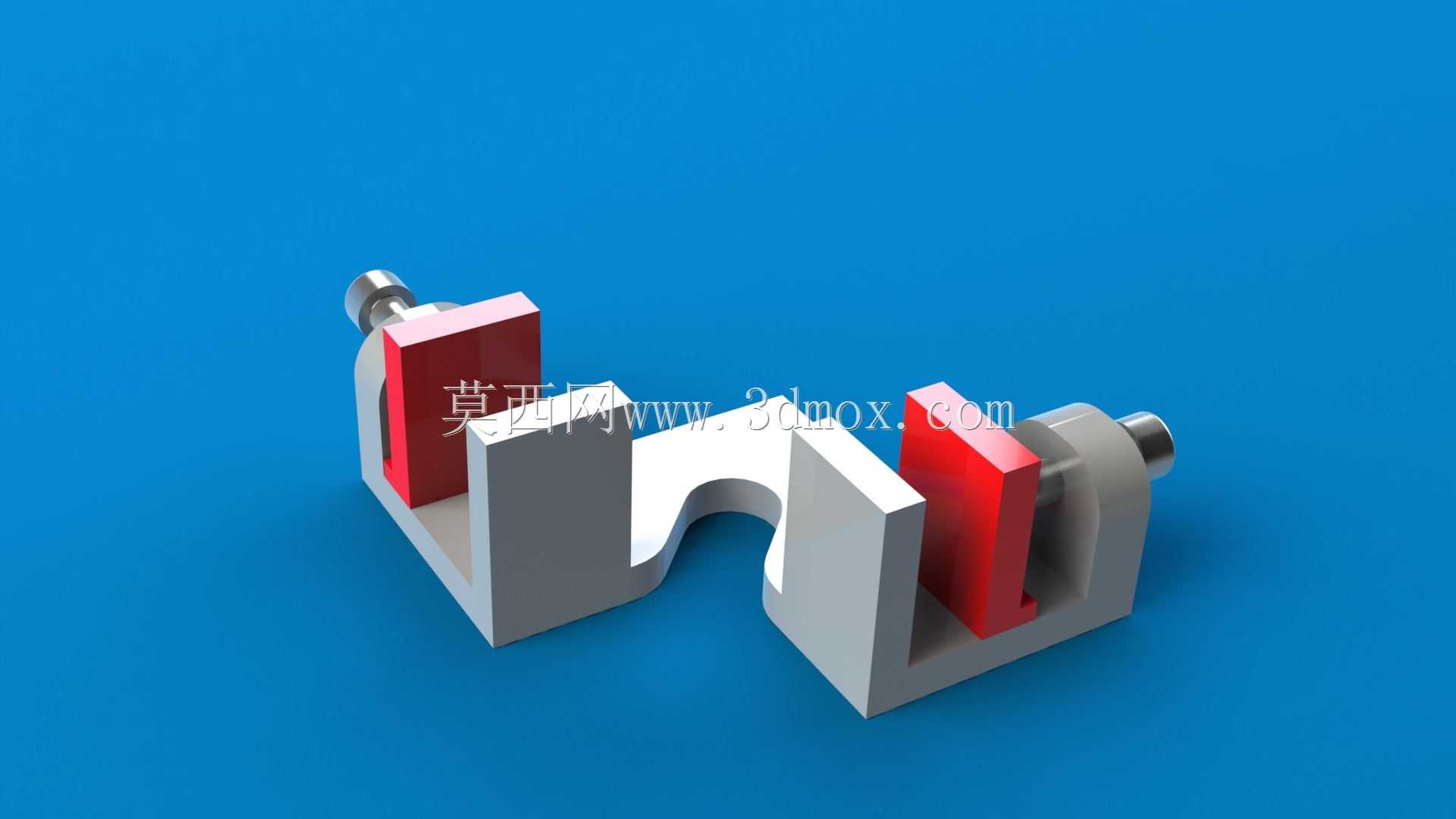

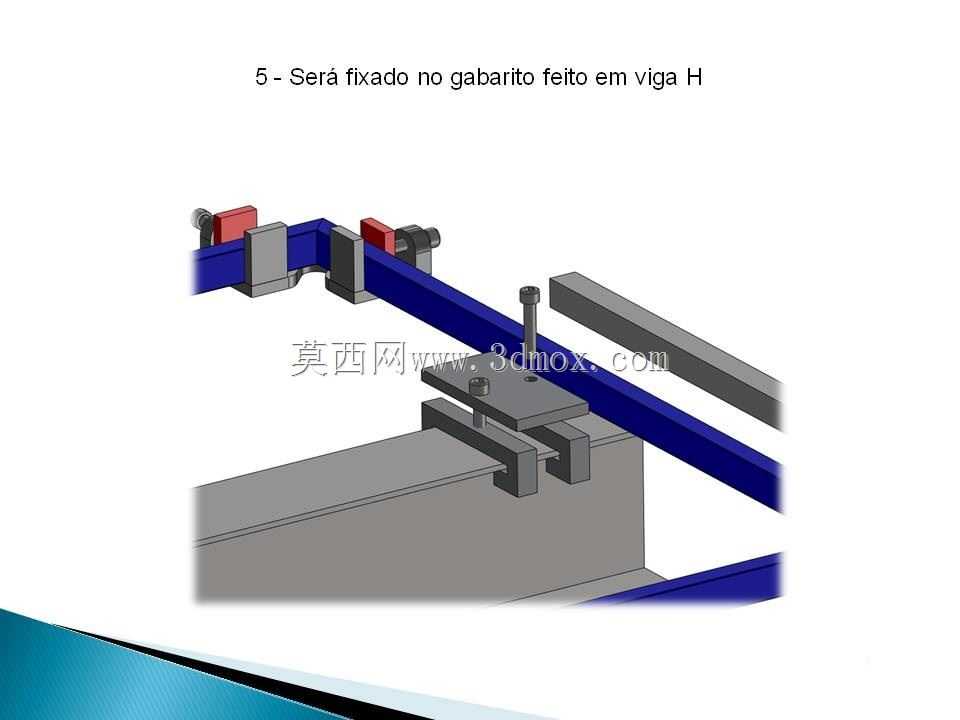

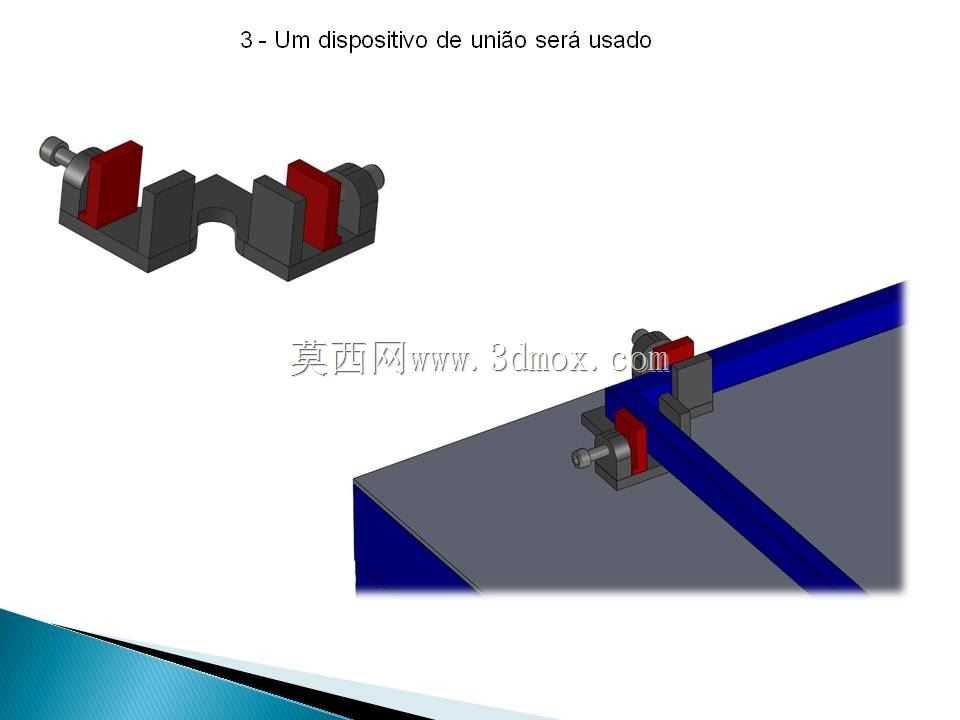

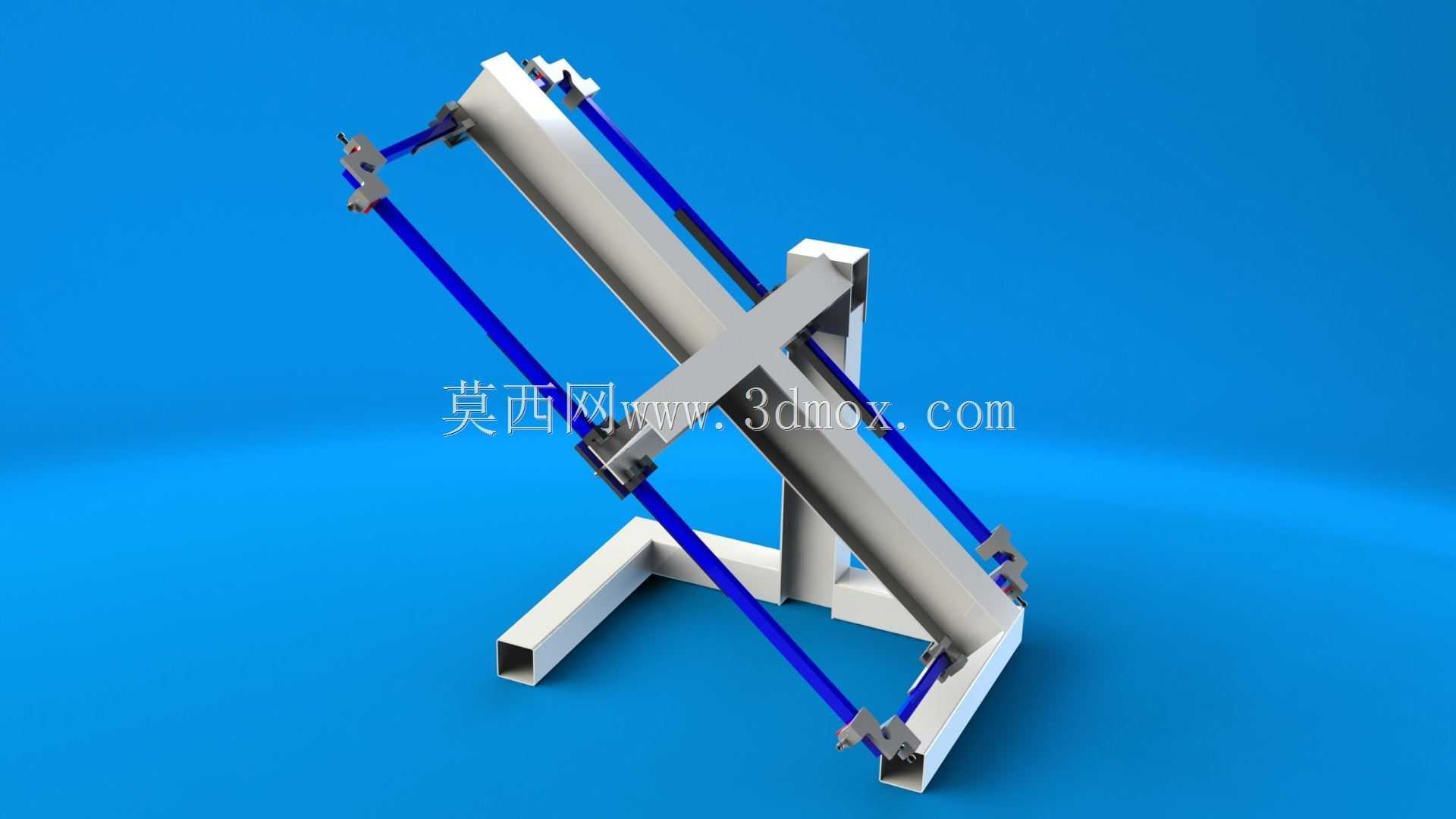

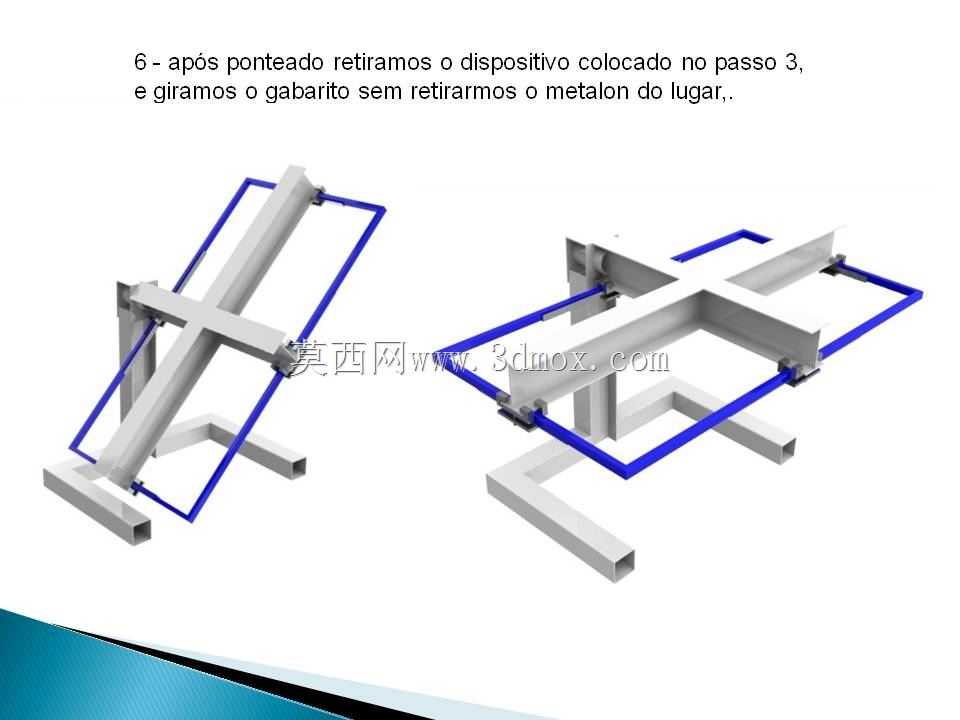

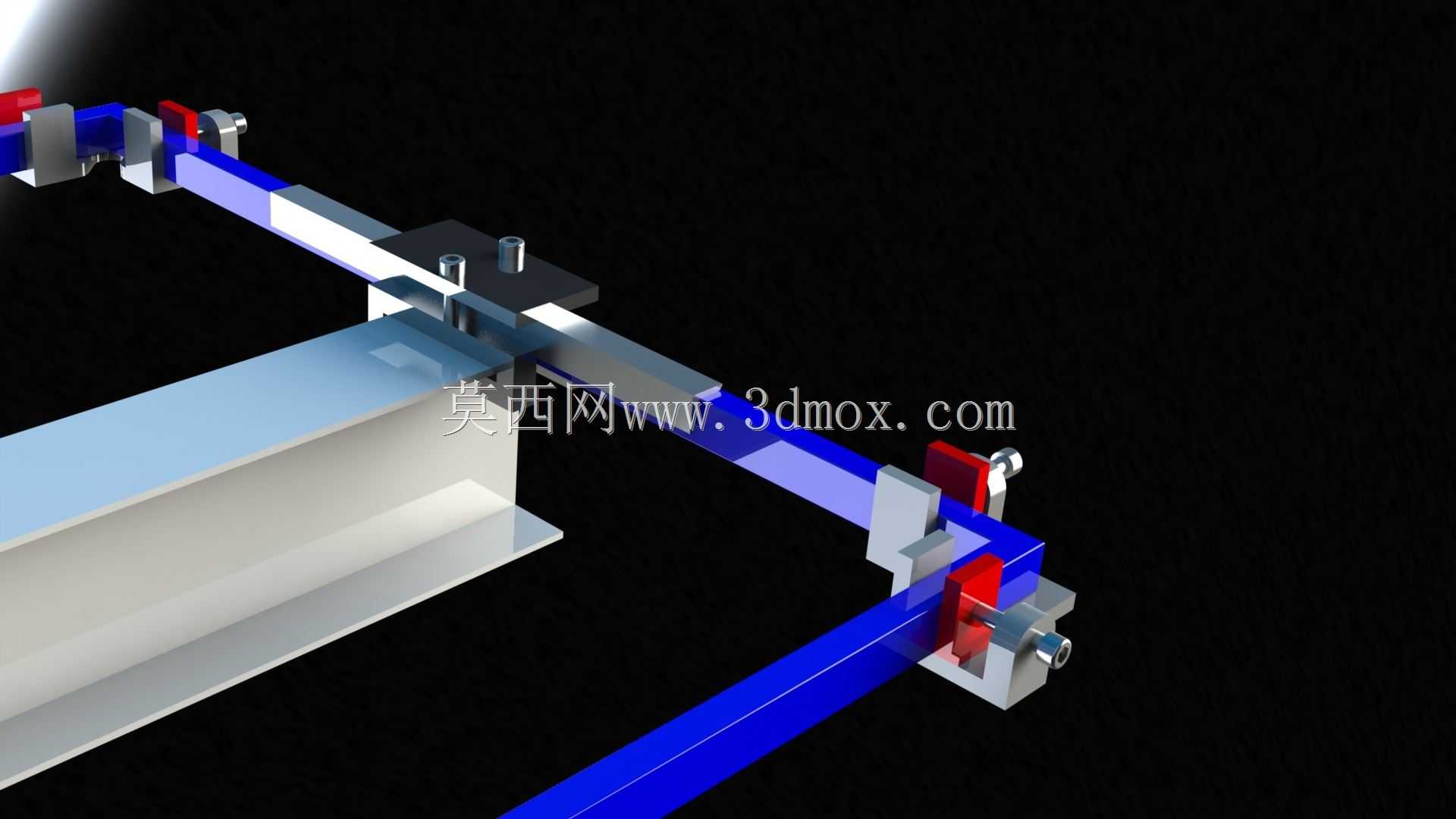

　　夹紧模块采用快速压头结构，压头位置可沿滑轨横向滑动调整，锁紧后可对焊件的四个角点同时施加均匀的压紧力，避免单点压紧导致的构件局部变形，压头接触位置设置绝缘防护垫，防止焊接过程中焊接电流通过工装本体分流，影响焊接电弧稳定性，同时也避免工装与焊件之间出现打火粘连的问题。工装的旋转支撑结构集成在立柱与主横梁的连接位置，可带动装夹完成的焊件绕中心轴线做360度旋转，旋转到位后可通过锁紧机构固定角度，让工人始终处于平焊位置完成所有焊缝的施焊作业，无需弯腰、仰焊操作，既降低了工人的劳动强度，也能有效保证不同位置焊缝的焊接质量一致性。

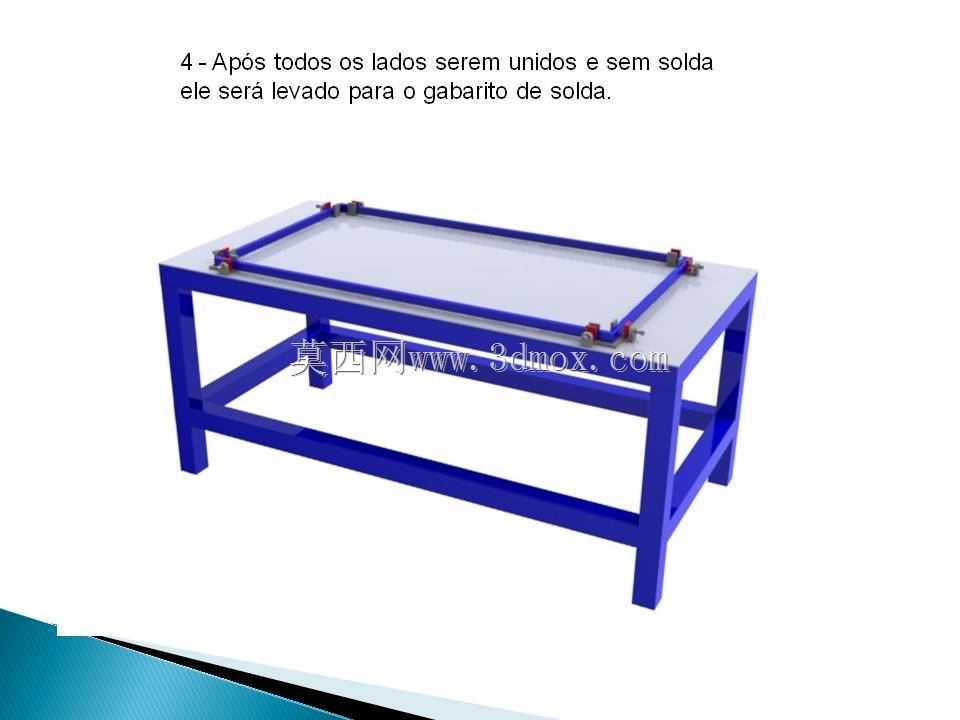

　　在实际焊接作业过程中，工人可先根据待焊框架的外形尺寸调整四个夹紧模块的滑轨位置，将框架构件依次摆放到定位位置后，锁紧所有压头完成装夹，之后根据焊缝所在位置旋转横梁到合适的施焊角度并锁紧，即可开始焊接作业。整套工装的主承载结构采用标准型钢焊接后加工而成，结构刚性充足，可承受焊接过程中的热变形应力与装夹外力，不会因为反复装夹、长期使用出现结构形变导致定位精度下降。由于装夹后焊件处于悬空状态，焊接过程中产生的焊接应力可以均匀释放，配合旋转施焊时的对称焊接顺序，可有效控制框架类焊件焊接后的翘曲变形，焊后工件的平面度可控制在常规工艺要求范围内，减少后续焊后校形的工作量。

　　从安装边界来看，该工装落地后底座的占地尺寸略大于最大装夹工件尺寸，工位周边预留1米左右的操作空间即可满足焊接作业、工件上下料的需求，不需要配套额外的动力源，纯手动调整与锁紧的结构也降低了设备的维护成本，适合中小型机加工车间、五金结构件加工厂的框架类焊件焊接工序使用，可替代传统的简易焊接平台与人工扶持定位的作业方式，大幅提升框架类焊件的焊接加工效率与成品合格率。在三维建模过程中，该工装的所有滑动配合面、锁紧结构、旋转连接位置都按照实际机械加工公差进行了装配约束，可直接用于工装加工前的结构验证、运动干涉检查，也可作为同类焊接工装设计的参考结构，根据自身加工的工件尺寸调整横梁长度、滑轨行程即可快速衍生出适配不同尺寸工件的同类型焊接工装。
