带拖运架的越野卡丁车结构设计

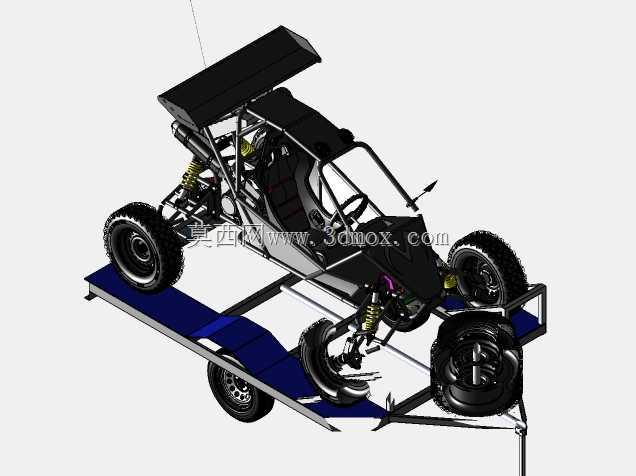

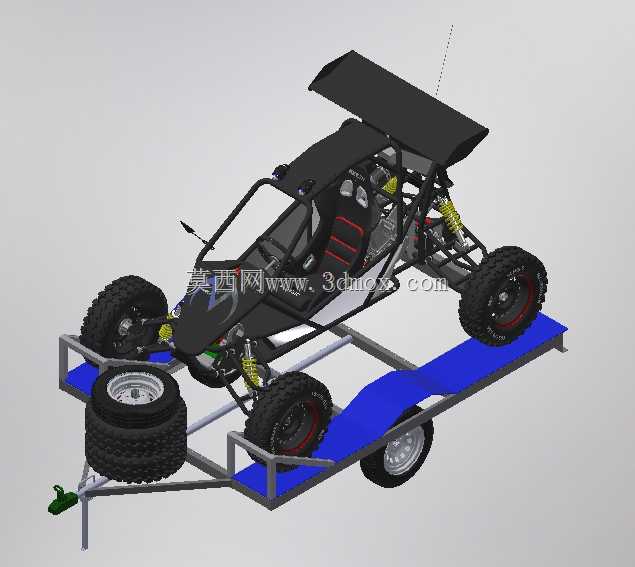

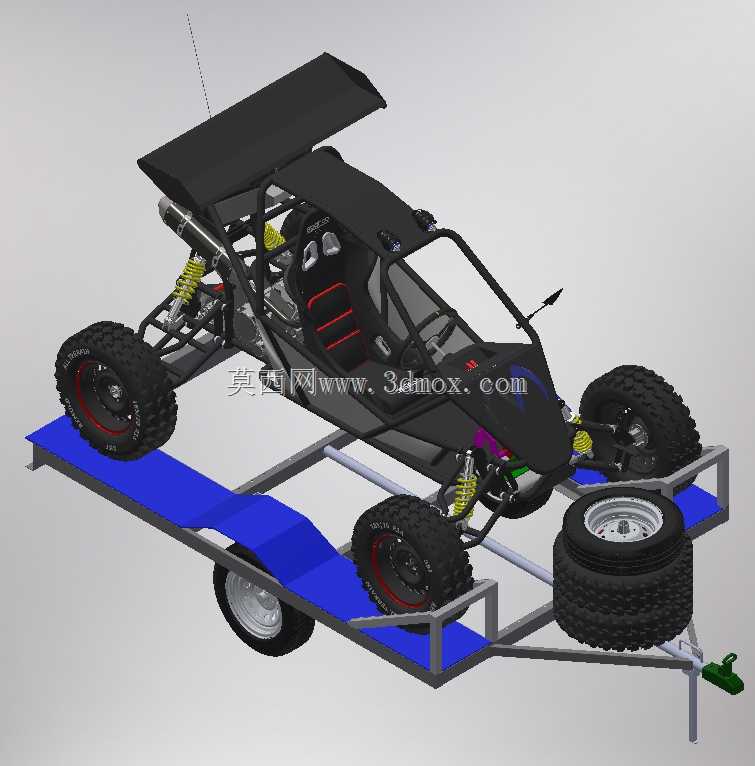

　　这套三维结构完整呈现了适配非铺装路面行驶的越野卡丁车，以及配套的单轴拖运挂载架，整体结构围绕户外越野休闲、场地赛事转运两类核心使用场景搭建。从实际使用逻辑来看，越野卡丁车本身的定位是满足沙丘、林间非铺装路、户外越野场地的通行需求，配套拖架则解决了卡丁车无法合法直接驶入公共市政道路的转运痛点，可通过家用乘用车尾部的拖车钩挂载，完成从存放点到越野场地的长距离转移，无需额外调用大型货运车辆，大幅降低非赛事场景下的使用门槛。

　　先看卡丁车本体的结构设计思路：整车采用外露式管式桁架车架，这种结构的核心优势是在控制整备质量的前提下，获得足够的扭转刚度，能承受越野场景下频繁的冲击载荷，避免封闭式车身在飞跳落地时出现结构形变。悬架部分采用长行程螺旋弹簧搭配筒式减震器的独立悬架结构，前后轮均预留了足够的跳动行程，可在起伏路面保证轮胎与地面的接触面积，减少打滑与悬空失控的概率。驾驶舱部分采用双座布局，座椅配备多点式安全带安装位，防滚架与主车架为一体化焊接结构，在车辆发生侧翻时能形成足够的安全生存空间，避免座舱被挤压变形。尾部设置的高位尾翼并非单纯装饰结构，在高速行驶时可提供一定的下压力，提升非铺装路面高速行驶时的后轮抓地力，车顶预留的天线安装位可适配场地通讯设备，满足车队组队穿越时的通讯需求。轮胎采用大颗粒块状花纹的越野专用胎，胎壁厚度远大于普通民用乘用车轮胎，可抵御碎石、树枝的穿刺，降低野外行驶的爆胎风险，拖架上额外固定的备胎组件，可在轮胎出现破损时快速更换，适配野外无维修补给的使用环境。

　　再看配套拖运架的设计：整体采用矩形钢管焊接成型，主承载梁为贯通式结构，可均匀分散卡丁车的整备质量，避免局部应力集中导致的架体变形。拖架前端设置标准球形拖车钩连接座，可匹配市面绝大多数家用SUV、皮卡的后拖车接口，连接座旁设置的导向轮可在拖架与牵引车分离时，方便人力短距离移动调整架体位置。架体两侧设置蓝色防滑承载面板，卡丁车驶上架体后，可通过绑带固定在架体预设的挂点上，避免运输过程中车辆出现移位。拖架自身配备单组带制动功能的车轴与公路专用轮胎，行驶时可跟随牵引车完成转向，尾灯组预留了接线位，可连接牵引车的灯光系统，满足道路行驶的灯光标识要求。

　　从安装边界与尺寸匹配来看，卡丁车的轮距、轴距参数完全适配拖架的承载区域宽度与长度，卡丁车驶上拖架后，整车重心恰好落在拖架车轴的中心偏前位置，既不会因重心靠后导致牵引车尾部上翘，也不会因重心过于靠前增加牵引车后悬的载荷负担。卡丁车的最小离地间隙参数可保证其顺利通过拖架尾部的登车斜坡，无需额外垫高辅助。整车的结构拆分逻辑清晰，车架、悬架、动力舱、行走机构、拖架各子装配体的配合边界明确，可直接用于结构验证、改装方案设计参考，也可作为越野车辆结构教学的具象化案例，帮助设计人员理解管式车架、长行程悬架、小型拖挂结构的设计要点与载荷传递路径。在实际改装场景中，该结构可根据使用需求调整减震器阻尼参数、更换不同花纹的轮胎，或是在拖架上加装储物箱、备用油桶固定位，进一步拓展户外穿越的续航与补给能力。
