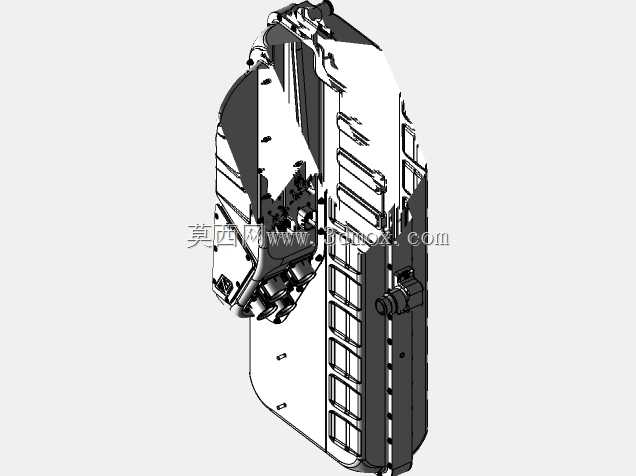

Rimac Automobili INV 1000车用传感装置

　　在新能源高性能车型的三电系统架构里，这类高压侧传感单元的布局位置直接决定了整车控制逻辑的响应精度，不同于常规乘用车型的低压传感部件，Rimac Automobili INV 1000对应的应用场景集中在大扭矩输出的纯电超跑动力域，需要在逆变器直流侧、电机输出端的强电磁干扰环境下持续稳定采集电压、电流以及温度参数，给整车VCU提供实时的核心运行数据，避免动力输出过程中出现参数漂移导致的限扭或者故障触发。从实际装车用途来看，该部件并非单一参数采集元件，而是集成了多通道信号采集、前端信号滤波、CAN总线信号输出的一体化传感模块，能够同时覆盖母线电压采样、三相电流瞬态捕捉、IGBT模块近点温度监测三类核心功能，相比分散布置的独立传感器，这种集成式设计能够大幅减少高压线束的接驳点，降低高压回路的绝缘风险，同时缩短信号传输路径，减少强电磁环境下的信号衰减与干扰耦合。

　　从结构设计思路上看，该模块的壳体采用了高低压腔隔离的结构形式，高压采样端的接线区域与低压信号输出区域通过绝缘挡墙完全分隔，壳体外侧预留的安装凸台带有定位销孔，能够在逆变器壳体的预设安装位上实现快速定位，不需要额外调整安装姿态就能保证采样端子与内部铜排的对位精度，避免装配过程中出现端子偏斜导致的接触电阻过大问题。壳体表面的多道加强筋并非单纯的结构加强设计，筋条的走向顺着逆变器内部的冷却气流方向布置，能够在不增加额外散热结构的前提下，增大壳体与冷却气流的接触面积，将模块内部功率元件产生的热量快速带出，保证内部采样电路的工作温度处于元器件的额定工作区间，避免高温环境下出现采样精度漂移。

　　在安装边界的设计上，该模块的整体外轮廓做了充分的倒角处理，所有棱角位置都做了R角过渡，既可以避免装配过程中划伤高压线束的绝缘层，也能减少高压场强下的尖端放电风险。模块的安装孔位采用了对称式布局，能够兼容不同朝向的安装需求，在逆变器内部空间紧张的情况下，可以根据周边铜排、线束的走向调整安装方向，不需要重新设计安装支架。接线端子的插拔力经过匹配设计，既能够保证车辆在激烈驾驶、持续颠簸工况下的连接可靠性，不会出现端子松脱导致的信号中断，也能在产线装配、售后维修时实现徒手插拔，不需要额外使用专用工具，提升装配与维护的效率。

　　从功能实现的细节来看，模块内部的采样电路做了多层屏蔽设计，信号层与电源层之间铺设有完整的接地铜箔，能够有效阻隔逆变器IGBT开关过程中产生的高频电磁干扰，保证电流采样的响应速度能够跟上电机输出的瞬态变化，在车辆全油门加速、动能回收最大强度介入的工况下，也能实时捕捉到电流的瞬态波动，给电机控制器提供精准的反馈信号，让电机的扭矩控制精度保持在较高水平，避免出现扭矩输出不平顺的情况。模块的接插件选用了汽车级的防误插结构，不同功能的针脚带有不同的防呆卡位，装配过程中不会出现错插的问题，接插件外围的密封胶圈能够达到IP67的防护等级，即使逆变器内部出现冷凝水或者少量冷却液渗漏的情况，也不会导致接插件内部短路，提升部件在复杂工况下的可靠性。

　　在外形尺寸的匹配上，该模块的厚度控制在较薄的区间，能够嵌入到逆变器壳体侧壁的预留凹槽内，不会额外占用逆变器内部的轴向空间，给铜排排布、母线电容布置留出足够的余量。模块的出线方向顺着壳体侧面平行引出，不会与周边的高压铜排形成空间干涉，线束可以沿着壳体内壁的走线槽固定，避免线束在气流冲击下出现晃动磨损。对于从事新能源汽车电驱动系统设计、三维建模的工程人员来说，这类集成式传感模块的结构设计有很强的参考价值，尤其是在高压部件的空间布局、电磁兼容设计、安装边界定义上的细节处理，能够直接借鉴到同类型高压集成部件的设计工作中，在有限的空间内平衡功能集成度、可靠性与装配便利性的多重需求。
