铱星通信RockBLOCK 9603卫星通信模组

　　在做无人船、高原科考设备、偏远区域作业装备的结构设计时，通信链路的可靠性往往是整个系统最容易卡脖子的环节——常规的蜂窝网络、WiFi信号在无人区、远海、荒漠区域完全没有覆盖，这时候就需要依托低轨卫星星座实现短数据的收发，RockBLOCK 9603就是针对这类集成场景设计的小型化卫星通信模组。从实际选型适配的角度看，这款模组的设计思路非常明确，就是在保留完整铱星短报文收发能力的前提下，尽可能压缩模组的占用空间与整体重量，适配那些内部安装空间极其局促的便携设备、小型无人平台。不同于早期大体积的卫星通信终端，这款模组采用板载集成化设计，核心的铱星卫星收发单元、射频匹配电路、接口防护元件全部整合在一块小型PCB板上，

　　板边预留了标准的板对板连接座，不需要额外做复杂的射频走线设计，结构工程师在做堆叠设计时，只需要预留出对应的安装孔位与接口避让空间即可，大幅降低了集成阶段的结构适配难度。从安装边界来看，这款模组的PCB板四角设置了金属化安装孔，可通过铜柱或者微型螺丝直接固定在设备内部的安装凸台上，安装时需要注意模组上方不能有金属遮挡，必须保证对应天线路径的上视方向无金属构件阻挡，避免信号被屏蔽，这一点在做密闭金属外壳设备设计时尤其需要注意，通常会在对应位置预留非金属的天线透波窗口，窗口材质可选用ABS、PC等工程塑料，不能采用碳纤维、金属镀层等会屏蔽射频信号的材料。在实际功能层面，这款模组可以在全球范围内任何能直视天空的位置完成短消息的收发，

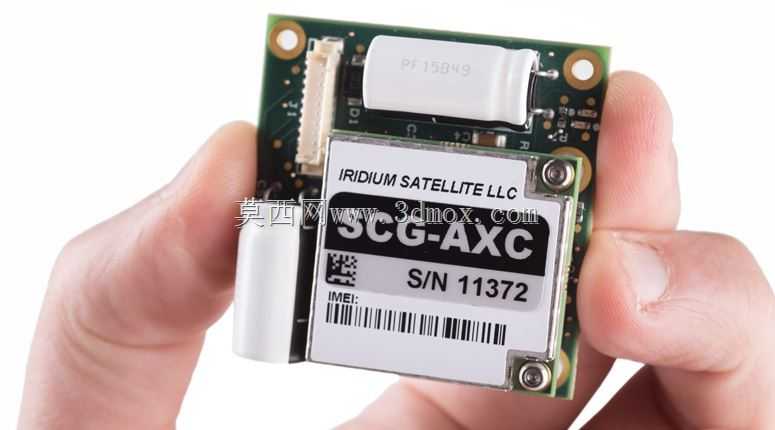

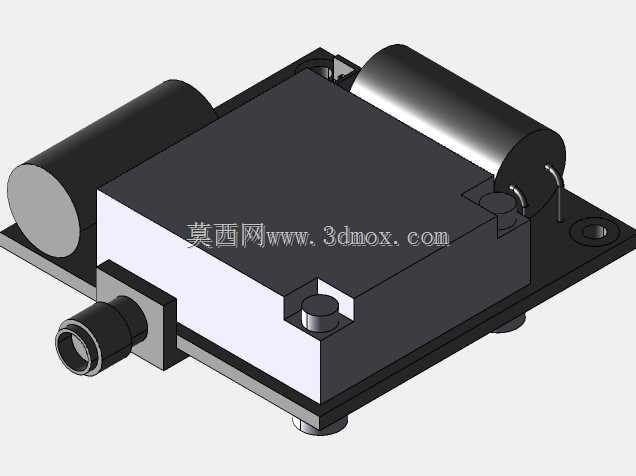

　　完全不受地面通信网络覆盖范围的限制，这也是它和常规通信模块最大的差异。在和Ardupilot这类开源自动驾驶系统适配时，只需要通过串口完成接线，就能实现无人机、遥控潜水器、漫游车、远海作业船只、野外作业车辆的位置与状态数据回传，也可以接收远端发送的控制指令，解决无地面网络区域的通信链路问题。做结构设计时需要注意，模组上的白色圆柱形元件是射频匹配相关的器件，周边3mm范围内不要布置过高的元器件，避免安装时出现干涉，同时模组的工作温度范围覆盖了常规工业级场景，在做高低温适应性设计时，不需要额外为模组增加独立的加热或者散热结构，只要保证设备内部整体的温度区间在器件允许范围内即可。很多工程师在初次集成这类卫星模组时，

　　容易忽略天线方向的设计要求，把模组安装在设备内部靠近金属结构件的位置，导致实际使用时信号强度不足，甚至无法完成卫星注册，在三维建模阶段就需要提前确认模组的安装朝向，保证模组的天线面朝向天空方向，同时在结构评审阶段就核对透波窗口的位置与尺寸，避免后期开模后才发现信号问题造成返工。另外这款模组的整体重量很轻，在对重量敏感的小型无人机、便携科考设备上集成时，不会给整体负载带来过多负担，相比上一代同类型产品，它的体积压缩了近三分之一，更适合在空间紧张的便携设备中使用。在做接口设计时，模组的通讯接口采用标准的TTL电平，不需要额外做电平转换就能和主流的嵌入式主控板直接连接，接口的引脚定义清晰，结构建模时可以直接按照官方提供的尺寸图预留接插件的安装空间，接插件选用对应间距的立式针座即可，不需要定制特殊规格的连接件，进一步降低了整机的物料成本与装配难度。在户外长期使用的场景下，设备外壳的防护等级需要达到IP65以上，避免雨水、沙尘进入设备内部影响模组的正常工作，在模组安装位置的周边，不要布置强电磁干扰源比如大功率电机驱动、开关电源模块，如果受空间限制必须靠近布置，需要在中间增加金属屏蔽隔层，避免干扰射频信号的正常收发。
