萨赫曼MP212方形传感元件三维结构

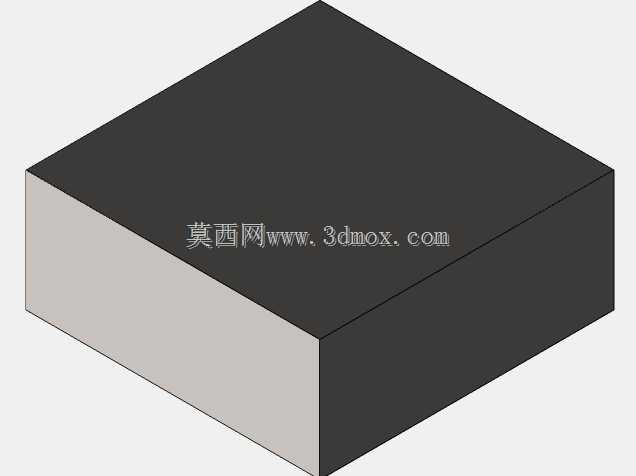

　　在工业自动化产线的位移、接近检测场景里，这类方形封装的传感元件是设备感知工位状态的核心部件，萨赫曼MP212的结构设计完全贴合紧凑安装空间的使用需求，整体采用规整的立方体壳体造型，没有多余的外凸结构，能直接嵌入设备机架的预留槽位，也可通过侧面锁附的方式固定在工装支架上，安装边界清晰，不会和周边的走线、气动管路产生干涉。从实际使用场景来看，这类传感元件常被部署在自动化装配线的工件到位检测工位、物流输送线的物料计数点位，以及机床加工区域的行程限位位置，外壳的硬质封装能抵御车间内的切削液飞溅、轻微粉尘附着，常规工况下不需要额外加装防护外壳，能减少现场安装的配套零件数量。做三维结构设计的时候，首先要考虑的是内部感应芯片的排布空间，

　　立方体的内腔要预留足够的芯片贴装位置，同时给引脚走线留出安全间隙，避免壳体注塑成型后出现内部元件挤压的问题；外壳的壁厚做了均匀化处理，各个面的厚度差控制在极小范围内，能避免注塑生产时出现缩痕、变形的缺陷，保证成品的外形尺寸一致性。壳体的顶面为平整的感应工作面，没有设置凸起的感应头，这种设计能避免工件输送过程中剐蹭传感面，降低设备运行过程中的元件损坏概率，侧面的平直结构可以直接贴合安装基准面，不需要额外调整安装角度，现场调试的时候只需要对准检测方向，锁紧固定件就能完成布设。从安装适配性来看，这种规整立方体结构的传感元件，能适配多种标准安装支架，不管是侧装、正装还是倒装，都能找到对应的固定点位，壳体的棱边做了微小的倒角处理，

　　既不会在安装时划伤操作人员，也能避免装配过程中棱边磕碰掉屑影响车间洁净度。在做结构建模的时候，要严格把控各个面的平面度公差，尤其是安装基准面和感应工作面的平行度，这两个参数直接影响传感元件的检测精度，如果平行度超差，会导致实际检测距离和标称值出现偏差，进而造成产线检测误判。内部腔体的设计还要考虑灌封胶的填充空间，预留的胶层厚度要均匀，既能起到固定内部元件、抗震缓冲的作用，也不会因为胶层过厚影响感应信号的传输。这类传感元件的接线端一般设置在壳体的其中一个侧面，建模时要预留接线端子的安装位，保证端子和壳体的配合间隙合理，既方便接线操作，也能避免缝隙过大导致粉尘、液体渗入内部损坏电路。在设备选型阶段，

　　结构工程师可以直接调用这个三维模型进行装配干涉检查，把模型导入整机装配体后，就能直观确认传感元件和周边工件、机构的安全距离，提前预判安装时可能出现的空间冲突问题，减少现场调试时的改造成本。不同于带圆柱形感应头的传统传感器，这种全方形封装的元件在紧凑空间里的适配性更强，尤其是在设备内部空间局促、无法容纳外凸感应头的工位，这种结构的优势非常明显，不需要为了避让传感器特意修改周边的结构件设计。从长期使用的角度来看，规整的外形也方便后期维护更换，出现元件故障时，不需要拆解周边过多的零件，直接松开固定件就能拆下替换，能缩短设备的停机维护时间。建模过程中对外壳的分模线位置也做了合理规划，分模线设置在壳体侧面的棱边位置，不会出现在感应工作面和安装基准面上，避免分模线的飞边影响安装精度和感应效果，同时也能降低后期去飞边的加工工作量。
