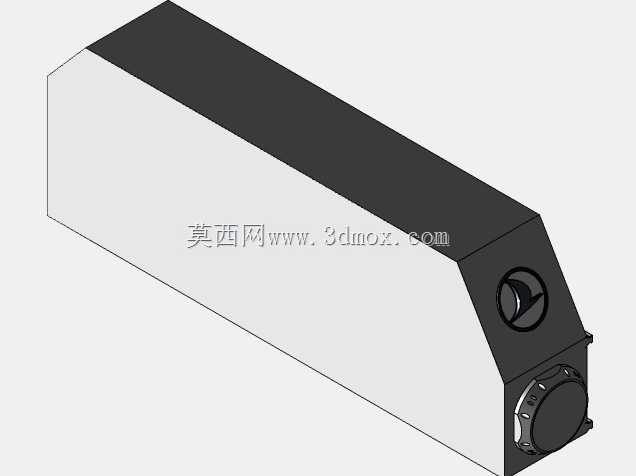

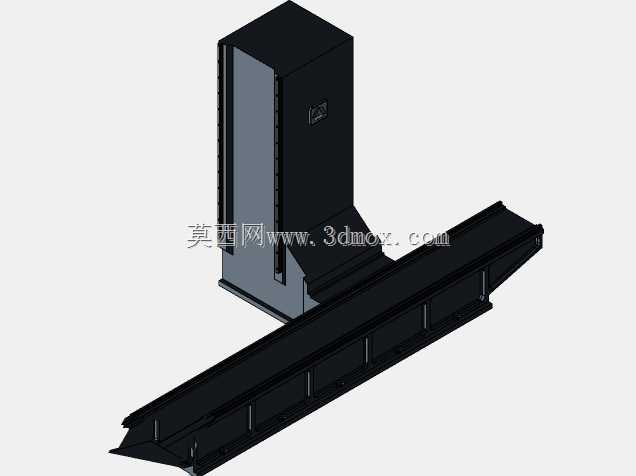

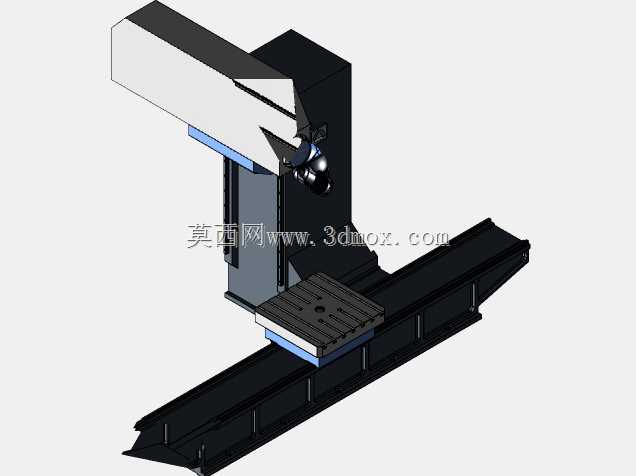

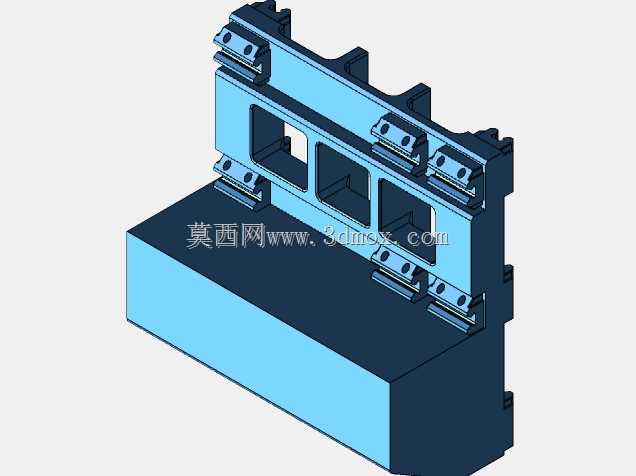

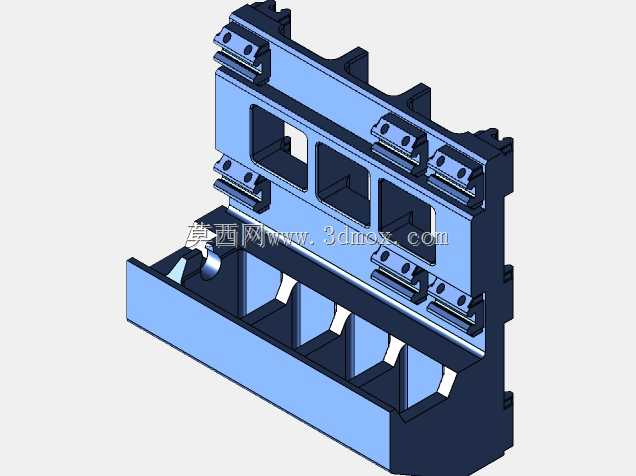

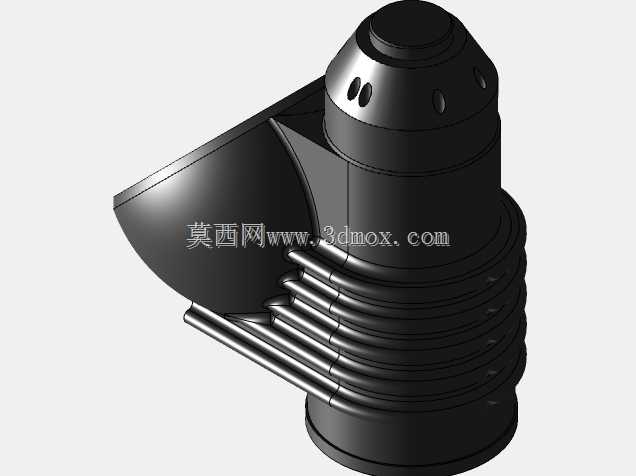

在工业自动化产线的流体参数监测、工位状态感知场景里,这类传感部件的结构合理性直接决定检测数据的稳定性,很多现场调试阶段出现的信号漂移、安装干涉问题,追根溯源都是前期三维建模阶段没把实际工况的边界条件考虑到位。做这个部件的结构设计时,最先要锚定的是安装端的适配边界,底部带多道环形肋的柱体是插接安装段,肋条的间距、外径公差要匹配现场常用的安装基座内孔尺寸,每道肋条的圆角处理不能省略,不然插接时容易刮伤基座内壁的密封层,长期运行在有油污、切削液飞溅的机加工工位,密封失效会导致内部检测元件受潮损坏。
侧置的勺形导流结构是整个部件的功能核心,做曲面建模时不能只追求外观顺滑,要考虑流体介质流经时的导向角度,勺形结构的开口朝向要对准介质流动方向,曲面的曲率过渡要平缓,避免出现介质紊流区,紊流会导致检测端的压力波动,直接让输出的检测数据出现无规律跳变。顶部的检测端做了多组对称分布的小孔,这些孔的位置、孔径大小是经过流场仿真验证的,既要保证介质能顺畅接触内部的感应元件,又要阻挡大颗粒杂质进入部件内部造成堵塞,建模时孔口的倒角不能忽略,锐角孔口在长期介质冲刷下会出现磨损扩孔,慢慢就会失去杂质拦截的作用。
从安装边界来看,整个部件的轴向总长度要控制在安装工位的预留空间内,侧置导流结构的外伸尺寸要提前和产线布局做干涉校验,很多设计人员建模时只看部件本身的尺寸,没考虑旁边的管路、走线架位置,现场安装时才发现导流结构和旁边的硬管碰在一起,不得不临时切割修改,既耽误工期又破坏部件的表面防护层。柱体段的环形肋除了辅助密封,还能起到安装定位的作用,最下方的一道肋要做的比其他肋稍宽,作为安装到位的限位面,安装时只要这个限位面和基座端面贴合,就说明插接深度符合要求,不用反复测量插入尺寸,能大幅提升现场装配的效率。
考虑到机加工现场的振动工况,整个部件的壁厚设计要做均衡处理,柱体段和导流结构的衔接位置是应力集中区,建模时要做足够的圆角过渡,不能出现直角衔接,不然设备长期运行的振动会让这个位置出现疲劳裂纹,一旦裂纹延伸到内部流道,整个部件就会彻底失效。顶部的端盖和主体的配合段要做止口结构,止口的配合公差选过渡配合就足够,过盈量太大会导致装配困难,间隙太大又会出现密封不严的问题,端盖表面做了防滑的纹理处理,方便后期维护时徒手拆卸,不用专门找卡钳之类的工具,在设备密集的产线现场,能徒手维护的部件会大幅降低运维的时间成本。
做这类工业传感部件的三维建模,最忌讳脱离实际工况做理想化设计,比如把曲面做的过于复杂忽略加工可行性,或者把安装尺寸做的过于理想化没留调整余量,要知道现场的安装基座不可能完全达到图纸的理论公差,建模时在安装段预留0.1到0.2毫米的适配余量,既能保证安装顺畅,又不会因为间隙过大出现晃动。导流结构的壁厚要均匀,不能出现局部壁厚差超过2毫米的情况,不然不管是用机加工还是注塑工艺生产,都会出现变形问题,变形后的导流面角度偏移,直接影响检测的精度。顶部的检测小孔要做等径设计,孔的轴线要和部件的中心轴线保持对应的角度偏差控制在1度以内,角度偏差过大会导致介质进入内部的流态不对,检测到的参数就不能反映真实的工况状态。
很多刚入行的结构设计人员做这类部件时,容易把注意力放在外观的精致度上,忽略了实际使用中的维护需求,比如在部件表面做很多不必要的装饰凹槽,这些凹槽在现场使用时会积攒油污、铁屑,清理起来非常麻烦,时间长了还会腐蚀部件的表面防护层,所以整个部件的外表面尽量做平滑过渡,减少容易积污的死角。柱体段的环形肋之间的凹槽宽度也要考虑清理的便利性,不能做的太窄,不然擦拭的时候抹布伸不进去,残留的切削液会在凹槽里形成积垢,慢慢腐蚀密封件。从实际应用的场景出发,这类传感部件大多用在数控机床的冷却系统监测、液压站的流体状态检测工位,这些工位的环境温度变化范围大,建模时还要考虑材料的热胀冷缩量,安装段的尺寸要根据所选材料的热膨胀系数做补偿,避免温度升高时部件膨胀卡在安装基座里,后期拆不下来。
