法兰连接式明杆手动闸阀结构设计

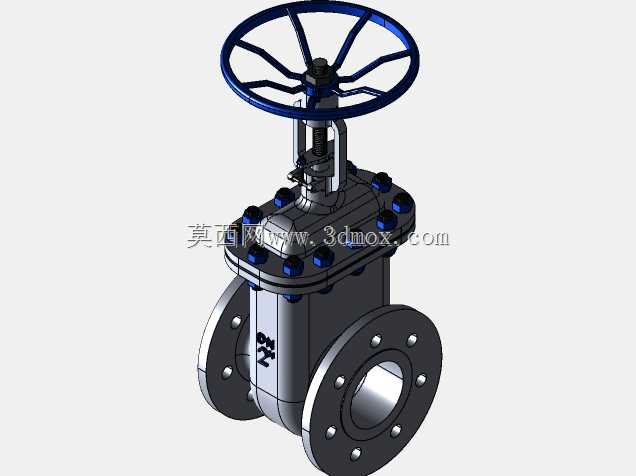

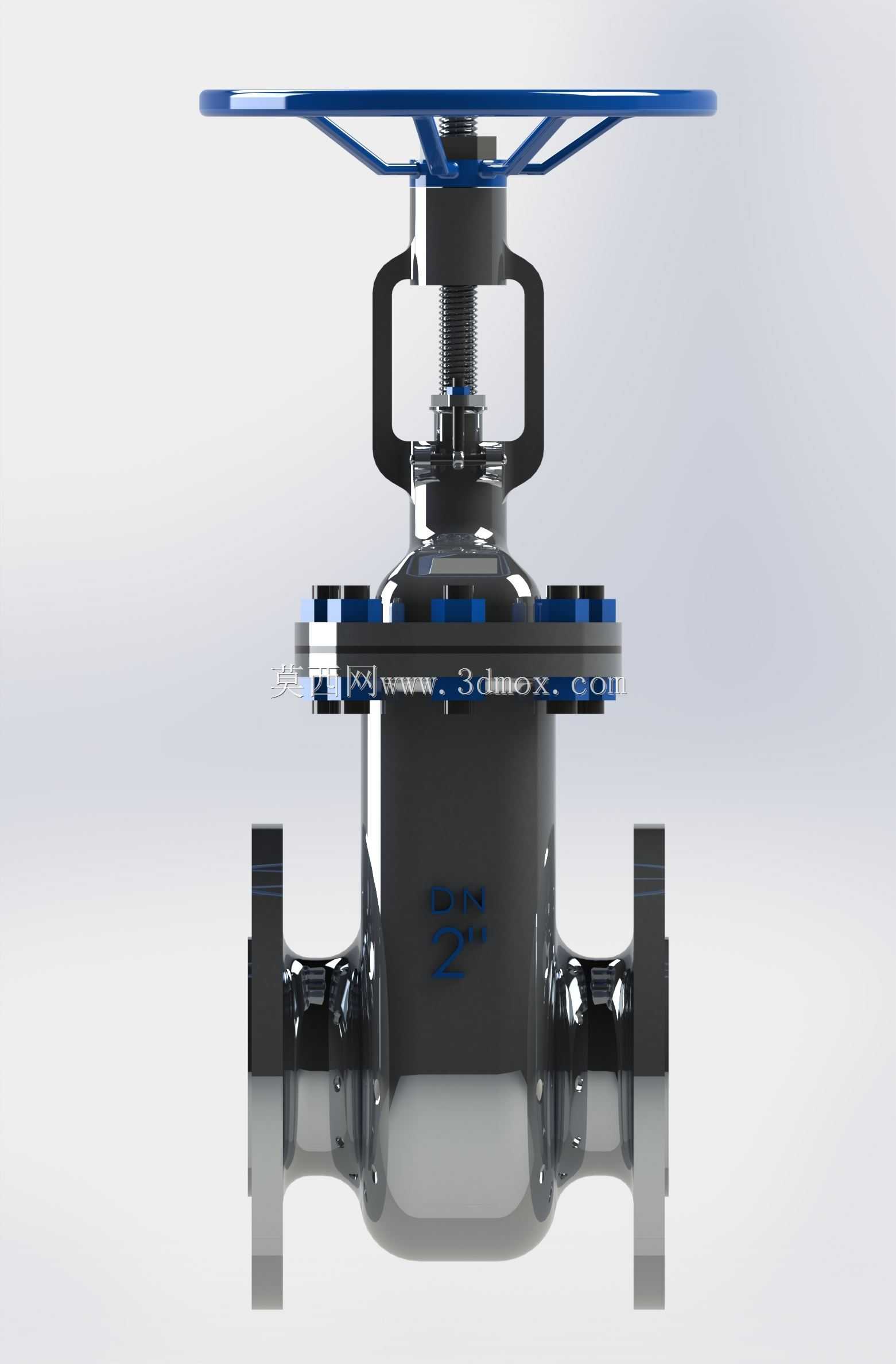

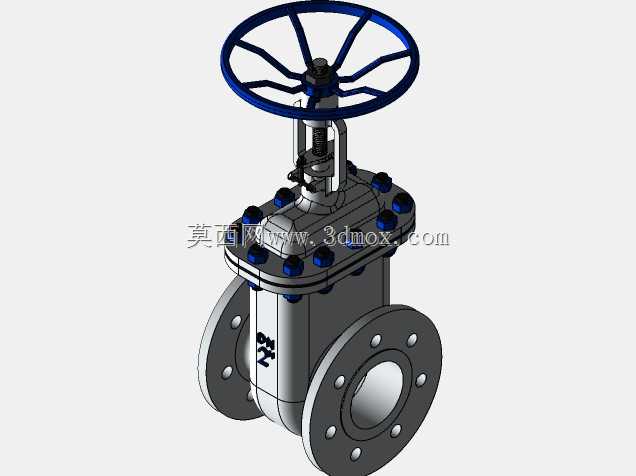

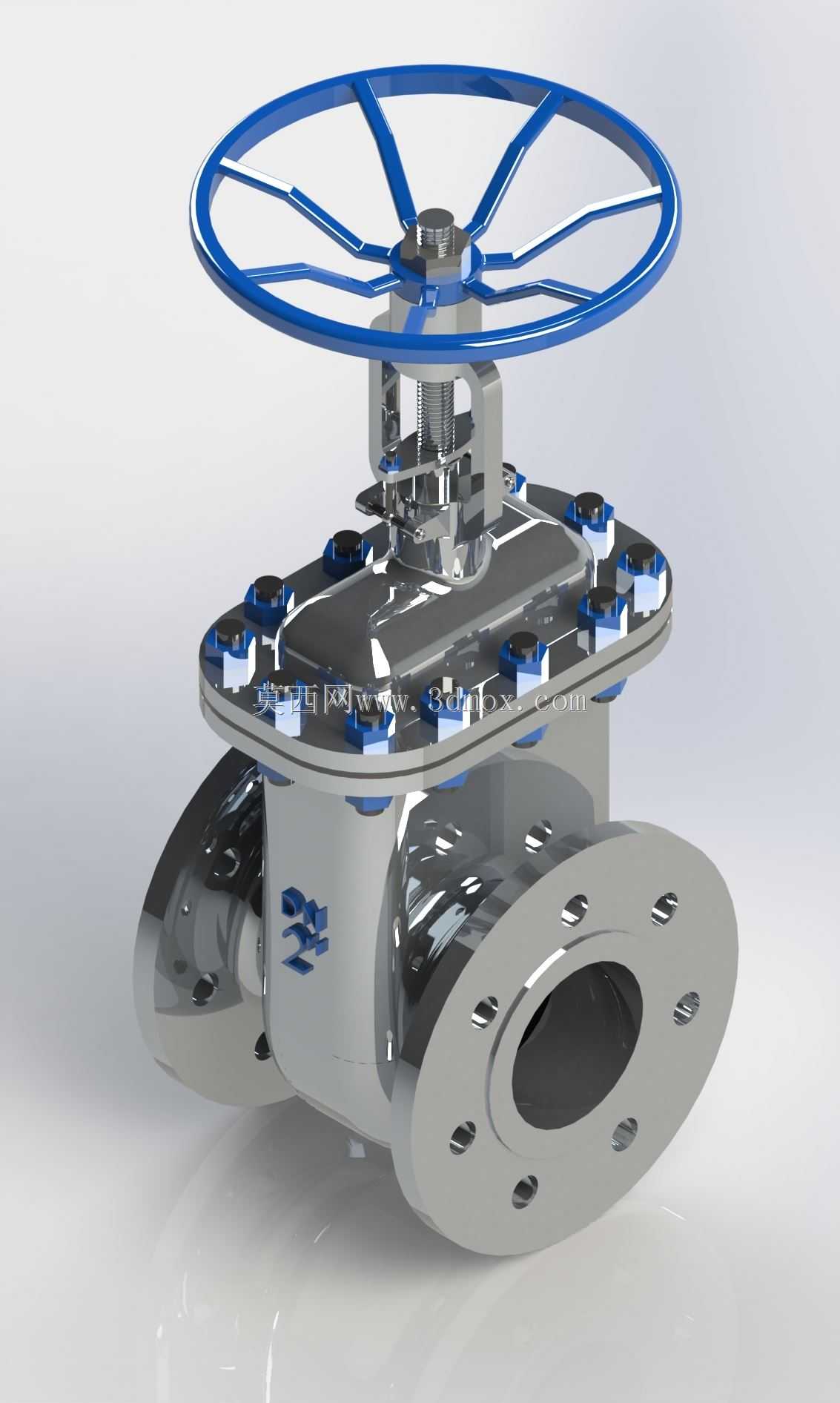

　　这款手动法兰闸阀的三维结构，完整还原了工业管路截断类阀门的典型构造，在市政供水、化工流体输送、暖通循环水系统、油品储运管线等场景中，这类闸阀承担着管路介质全通径截断的核心作用，和节流类阀门不同，闸阀的核心使用逻辑是全开或全关工况，正常运行状态下不做流量调节使用，避免密封面长期受介质冲蚀出现过早损坏。从结构设计逻辑来看，这款闸阀采用明杆结构设计，阀杆的升降行程可以直观反馈阀门的启闭状态，现场运维人员无需额外加装开度指示装置，就能直接通过手轮下方露出的阀杆长度判断阀门当前位置，这对于需要频繁确认管路通断状态的工艺段来说，能大幅降低误操作的概率。手轮采用轮辐式结构，轮缘做了圆弧过渡处理，操作时握持受力更均匀，

　　手轮和阀杆之间通过阀杆螺母配合传动，阀杆螺母选用耐磨铜合金材质的设计逻辑，是把易损件集中在可快速更换的螺母部件上，避免阀杆本体长期摩擦磨损后需要整体更换阀杆，降低后期运维的配件成本。阀体采用两体式栓接结构，中法兰位置通过一圈均布的螺栓压紧密封垫片实现中腔密封，这种结构的优势是装配时可以先完成阀瓣、阀杆等内部组件的预装，再扣合阀盖完成整体组装，后期检修时只需拆开中法兰螺栓就能取出内部构件，不用把整个阀体从管路上切割拆卸，大幅缩短检修停机时间。两侧的连接法兰采用凸面密封形式，法兰盘上的螺栓孔按照公称压力对应的标准均布排布，安装时和管路侧的法兰配对，中间加装适配介质特性的密封垫片，穿入螺栓后按对角顺序分次拧紧，避免法兰面受力不均出现渗漏。

　　阀瓣采用平行双闸板还是楔式单闸板的结构选择，要结合实际输送介质的清洁度判断，这款模型呈现的楔式密封结构，靠阀杆施加的压紧力让闸板密封面和阀座密封面紧密贴合，截断状态下的密封可靠性更高，适合输送清水、成品油、无大颗粒杂质的化工介质等常规工况。设计建模过程中，需要重点把控几个核心尺寸边界：首先是阀门的结构长度，也就是两侧法兰密封面之间的距离，这个尺寸直接决定了管路安装时的预留空间，必须匹配对应公称通径、公称压力的标准尺寸，否则现场安装时会出现和管路法兰错位的问题；其次是阀杆的升降行程，全开状态下阀瓣要完全提升到阀座通径以上，保证介质流道完全畅通，不能出现阀瓣遮挡流道导致流阻增大、长期冲蚀密封面的问题，全关状态下闸板要完全落到位，

　　保证密封面有足够的压紧量实现零渗漏；还有手轮的外径尺寸，要匹配阀门操作所需的扭矩，不能为了缩小外形做的过小，导致现场操作时需要加接长杆才能启闭，同时手轮的安装高度也要考虑操作人员的站立操作高度，避免位置过低需要弯腰操作、位置过高无法发力的问题。另外建模时还要注意中法兰螺栓的分布位置，要留出足够的扳手操作空间，不能出现螺栓位置过于靠近阀体加强筋，导致套筒扳手或者呆扳手无法套入拧紧的问题；阀体底部的排污螺塞位置要设置在阀腔最低点，方便检修时排空阀腔内积存的介质，避免残留介质腐蚀阀体内部；填料函的尺寸要匹配标准填料规格，保证阀杆升降过程中填料能提供足够的密封压力，防止介质从阀杆位置外漏。从实际使用的角度来说，这类闸阀安装时要注意介质流向的适配，虽然闸阀属于双向承压阀门，但部分带旁通结构的大口径闸阀还是要按照阀体标注的流向安装，避免旁通管路的单向阀无法正常工作；日常运维时要定期检查填料压盖的压紧程度，出现微量渗漏时可以对称拧紧填料压盖的螺栓，不要一次性压得过紧导致阀杆操作扭矩大幅上升，当填料磨损到压紧量不足时要及时更换填料，不要带压强行压紧造成阀杆损伤。
