外啮合齿轮液压油泵结构设计

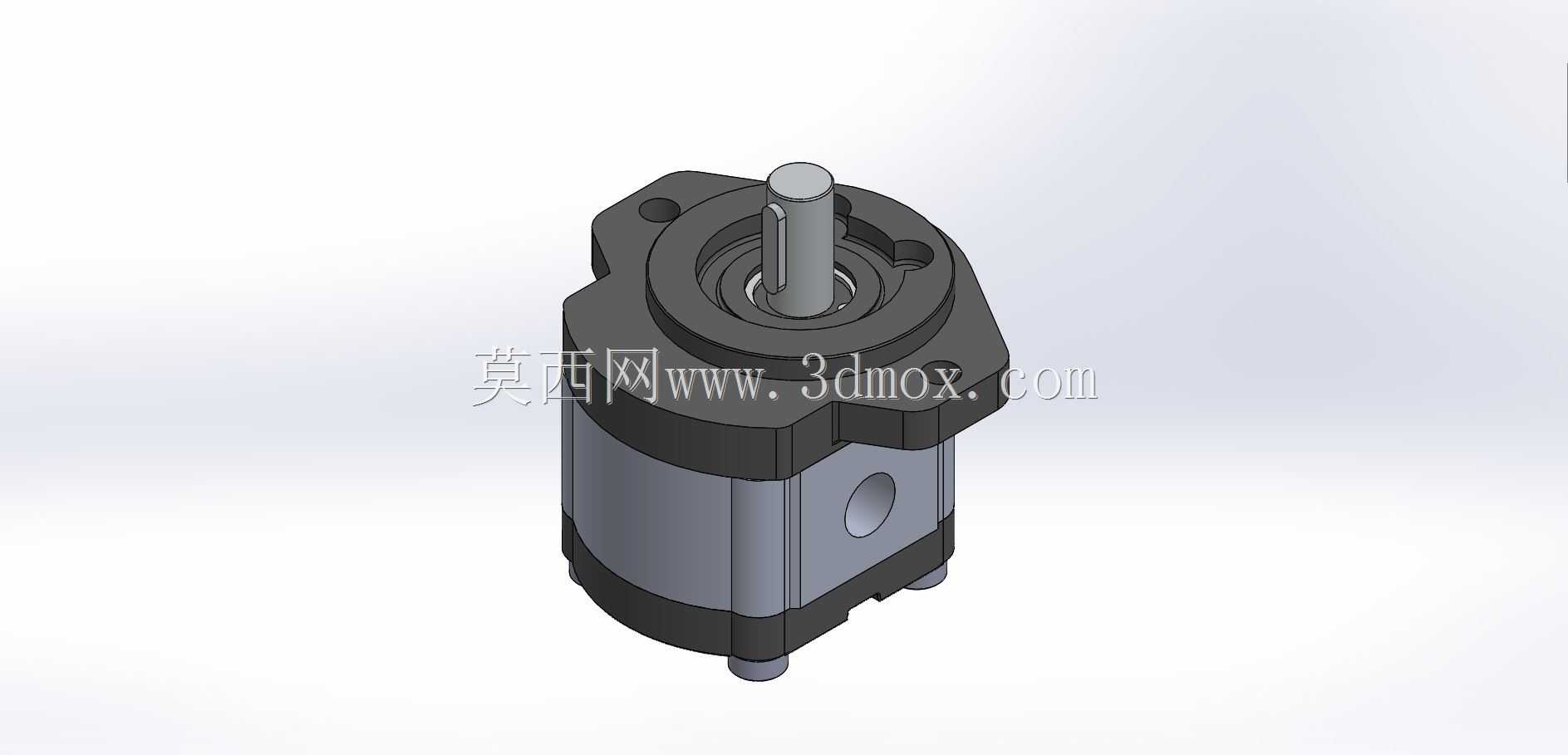

　　这款外啮合齿轮泵的三维结构还原，完全围绕液压系统实际工况的安装与使用需求搭建，没有多余的装饰性结构，所有特征都对应实体零件的功能边界。在工程机械、农用机械、小型工业液压站的动力回路里，这类齿轮泵是最常见的压力油源，相比柱塞泵它的抗污染能力更强，结构更紧凑，对油液清洁度的要求更低，很适合工地、田间这类作业环境相对复杂的场景，用来给油缸、液压马达提供稳定的压力输出，也能在润滑系统里承担持续供油的角色。

　　从结构设计逻辑来看，整个泵体采用三段式叠装结构，前端盖、泵体壳体、后端盖通过四根均布的紧固螺栓拉合，这种布局的好处是加工时可以分别保证各段的形位公差，装配时也能通过修磨端面垫片的厚度精准控制齿轮端面与端盖的轴向间隙，既避免间隙过大导致内泄超标，也防止间隙过小出现运转时的端面磨损。主动轴伸出端设置了骨架油封安装位，搭配定位轴肩的结构，能有效防止泵体内的压力油沿轴向外泄漏，同时阻挡外界的粉尘、水汽进入泵腔内部，适配户外作业的防护需求。主动轴端的键槽采用标准平键规格，和动力输出端的联轴器、皮带轮可以直接匹配，不需要额外做转接结构，轴伸长度也控制在常规安装的安全范围内，避免过长出现轴端挠度变形影响密封寿命。

　　进油口与出油口采用BSP管螺纹接口，两个油口的口径差异符合齿轮泵的常规设计逻辑——大口径为低压进油侧，降低油液吸入阻力，避免吸空产生气蚀，小口径为高压出油侧，匹配压力管路的连接标准，接口位置设置在泵体侧端，安装时可以根据主机的管路走向调整安装角度，不需要重新改动泵体结构。泵体内部的一对渐开线外啮合齿轮，参数匹配18mm轴径的承载能力，齿宽经过核算能达到5.5cm³/r的排量，在常规柴油机或电机驱动转速下，能输出稳定的流量满足小型液压回路的动力需求，齿轮两侧的浮动侧板结构（模型里对应端盖内侧的耐磨片结构）可以在压力建立后自动补偿轴向间隙，在额定工作压力下保持较高的容积效率，不会因为长时间运转磨损后出现效率骤降的问题。

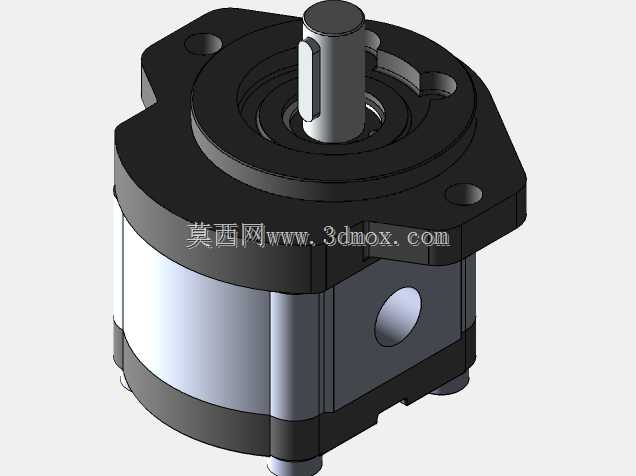

　　从安装边界来看，整个泵体的安装法兰采用标准的菱形安装止口，两个安装螺栓孔的中心距符合行业通用的安装尺寸，不管是安装在柴油机的齿轮室侧、还是电机支架的法兰位，都能直接对位安装，不需要重新加工安装孔位。泵体的整体外形没有突出的突兀结构，最大外径控制在紧凑范围内，在主机布置时不会和周边的管路、机架结构产生干涉，底部的两个定位销孔可以保证装配时齿轮副的啮合间隙处于设计范围内，避免装配错位导致的运转卡滞、噪音过大问题。

　　建模过程中所有的倒角、退刀槽、密封槽都按照实际加工工艺还原，比如轴端的倒角是为了装配时方便套入联轴器和油封，壳体边角的铸造圆角符合压铸或砂型铸造的工艺要求，没有出现无法加工的尖锐直角结构。油道内部的转折处都做了圆弧过渡，减少油液流动时的阻力和紊流，降低运转时的流体噪音。滚针轴承的安装位在前后端盖的对应位置，模型里预留了轴承的安装空间和定位台阶，和实际零件的装配顺序完全一致，拆解后可以直接用于装配工艺的演示，也能作为液压系统选型时的安装干涉校核参考，在做主机三维布置时直接导入模型，就能核对安装空间、接口位置、轴伸对接的尺寸是否匹配，避免实际装配时出现尺寸不匹配的返工问题。
