法兰连接旋启式止回阀结构设计

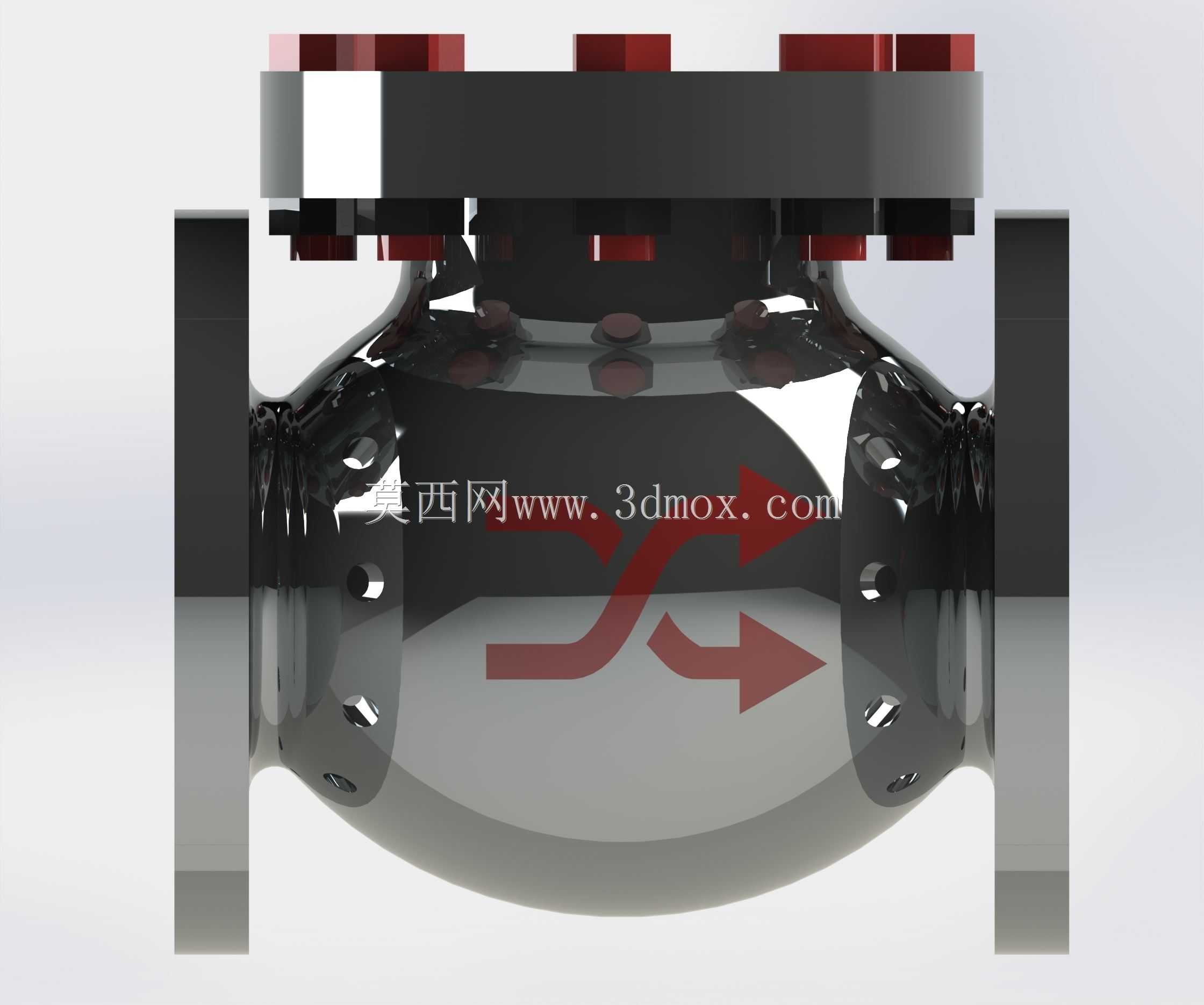

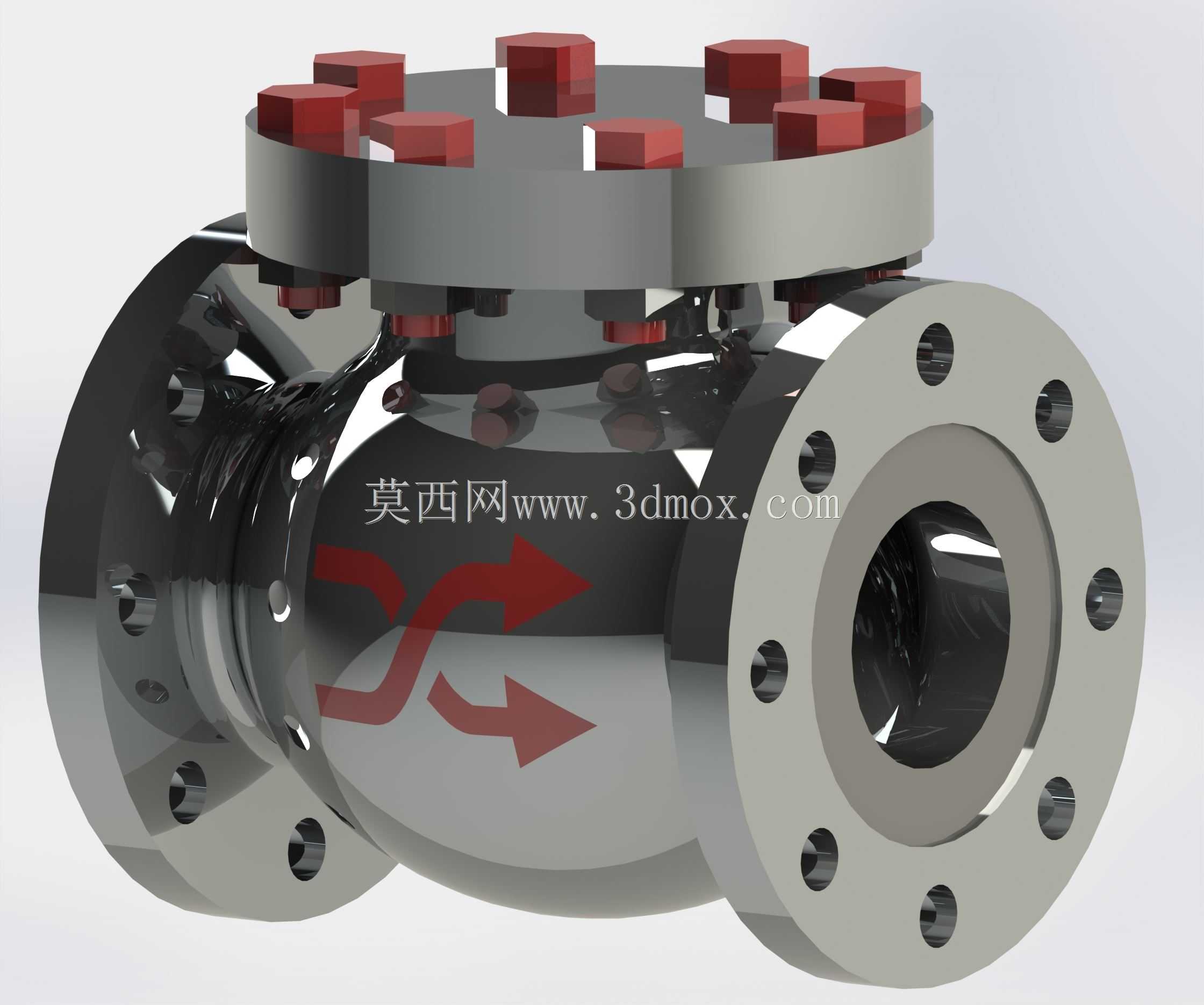

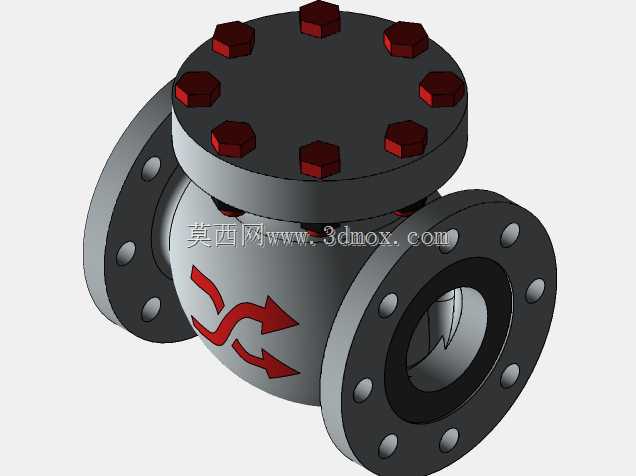

　　在石化输送、市政给排水、暖通循环、工业制程流体管路系统中，止回阀是无需额外驱动、依靠介质自身压差与重力实现自动启闭的核心管路保护部件，核心作用是避免管路内介质反向倒流，规避泵组反转、介质回流引发的水锤冲击、管路污染、设备损坏等工程风险。这款法兰连接的旋启式止回阀，适配中高压工业管路的安装需求，阀体采用流线型球状流道设计，相比传统直通式铸钢止回阀，流阻系数可降低15%-20%，介质正向流通时的压力损失更小，尤其适配大流量、长距离输送的管路工况，能有效降低输送过程中的能耗损耗。从结构设计逻辑来看，这款止回阀采用上开式阀盖结构，阀盖与阀体通过周向均布的六角螺栓实现压紧密封，密封面处预留了金属缠绕垫片的安装槽位，可根据输送介质的温度、

　　腐蚀属性选配不同材质的密封垫片，满足-29℃到425℃的宽温域工况使用需求。阀瓣采用摇臂旋转式结构，摇臂铰接固定在阀体内腔的凸台支座上，介质正向流动时，压差推动阀瓣绕铰接轴旋转开启，流通截面可随介质流量大小自适应调整，小流量工况下阀瓣开启角度小，大流量工况下阀瓣完全贴靠阀体内壁，不会对介质流道造成额外遮挡；当介质出现反向流动趋势时，阀瓣在自身重力、反向介质压差的共同作用下快速回落，密封面与阀体阀座紧密贴合，彻底截断介质反向通路，避免倒流现象发生。从安装边界与外形尺寸来看，这款止回阀采用标准法兰连接形式，两端法兰的螺栓孔数量、孔径、孔中心距、法兰密封面尺寸均符合通用工业管路法兰标准，可直接与同压力等级、同通径的管路法兰配对安装，

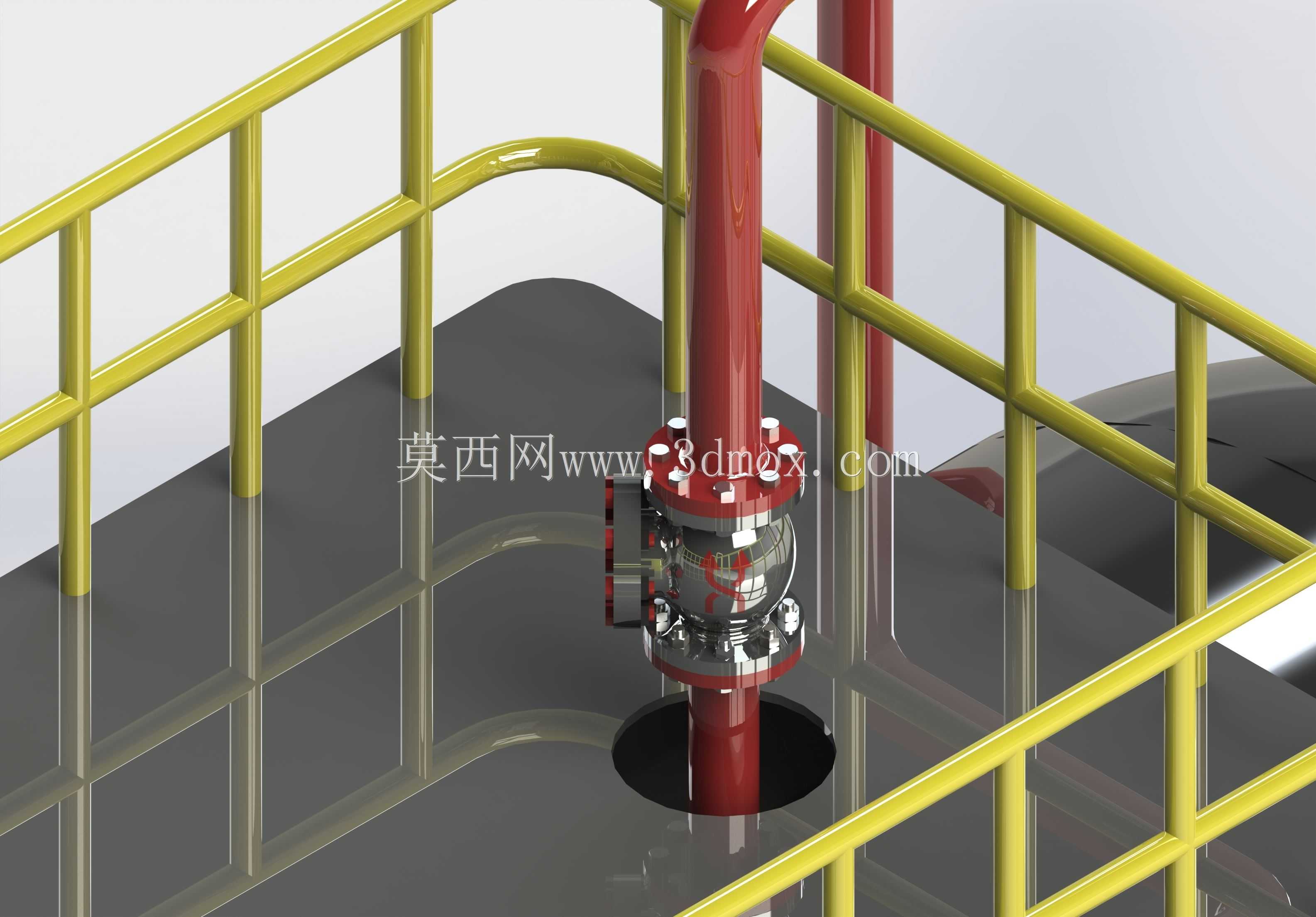

　　无需额外加工过渡连接件，安装时仅需注意阀体上标注的介质流向箭头与管路实际流向保持一致即可，水平、垂直管路均可适配，垂直管路安装时需保证介质流向为自下而上，确保阀瓣回落时能依靠重力准确贴合阀座。阀体两端法兰的密封面采用凸面结构，可适配石棉橡胶垫、金属缠绕垫、四氟垫等多种常用密封垫片，螺栓紧固时需采用对角分次拧紧的方式，避免法兰受力不均导致密封面泄漏。在实际工程选型中，这款止回阀可适配清水、油品、蒸汽、弱腐蚀性化工介质等多种流体，可根据介质属性更换阀瓣密封面材质，比如输送清水类常温介质可选用丁腈橡胶密封面，输送高温蒸汽可选用硬质合金堆焊密封面，输送腐蚀性介质可选用316L不锈钢衬氟密封面，灵活适配不同行业的管路使用需求。结构建模过程中，

　　对阀瓣的旋转行程做了限位设计，避免阀瓣开启角度过大导致摇臂卡滞、无法正常回落的问题，阀体内腔的流道做了圆弧过渡处理，没有直角突变结构，可减少介质流动时的湍流、涡旋现象，降低流道冲刷与运行噪音。阀盖顶部的螺栓采用外六角结构，适配常规开口扳手、套筒扳手的拆装操作，后期维护时仅需拆卸阀盖螺栓即可取出内部摇臂与阀瓣组件，更换密封件或磨损部件，无需将整个阀体从管路上拆卸下来，大幅降低现场维护的工作量与停机时间。
