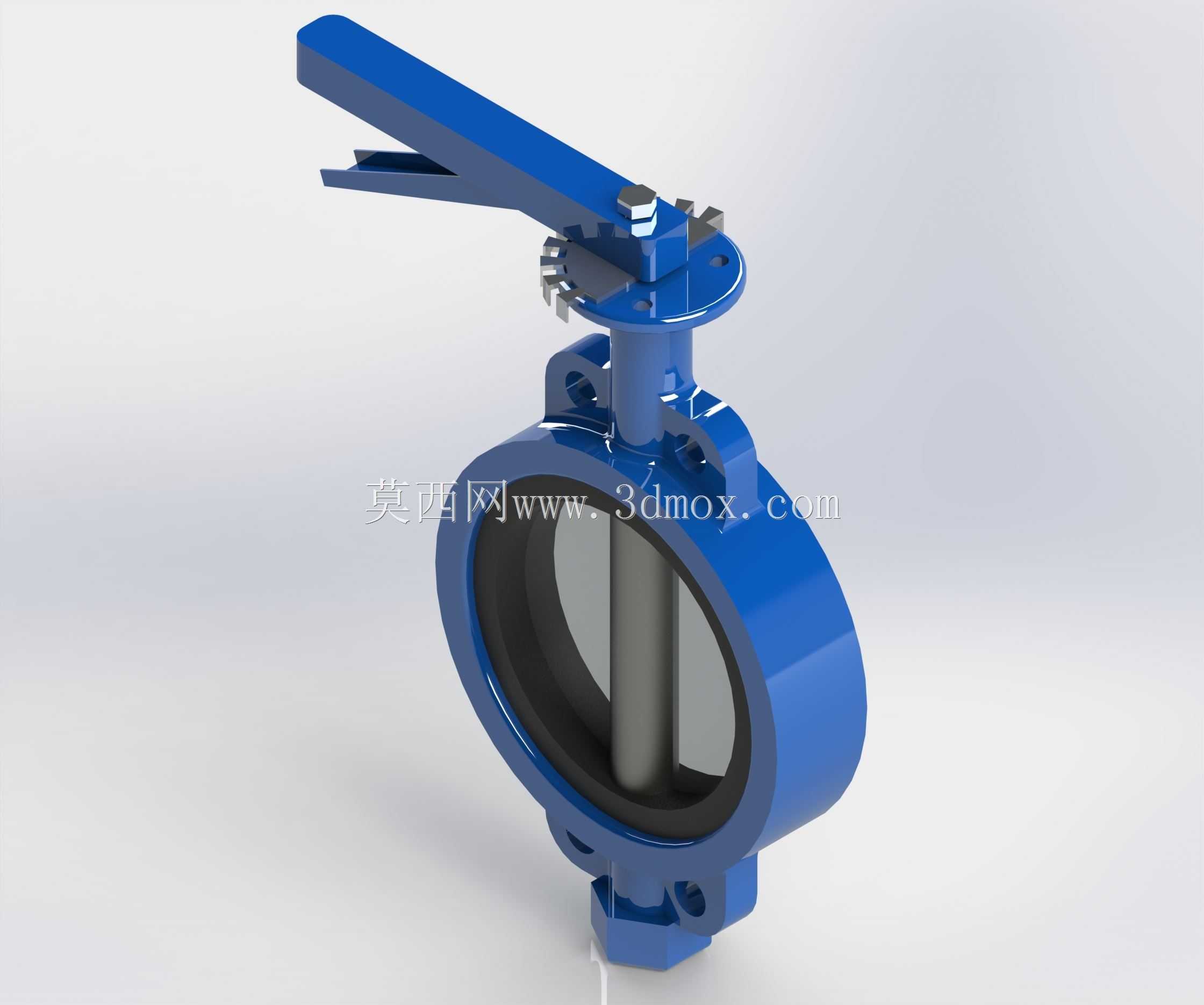

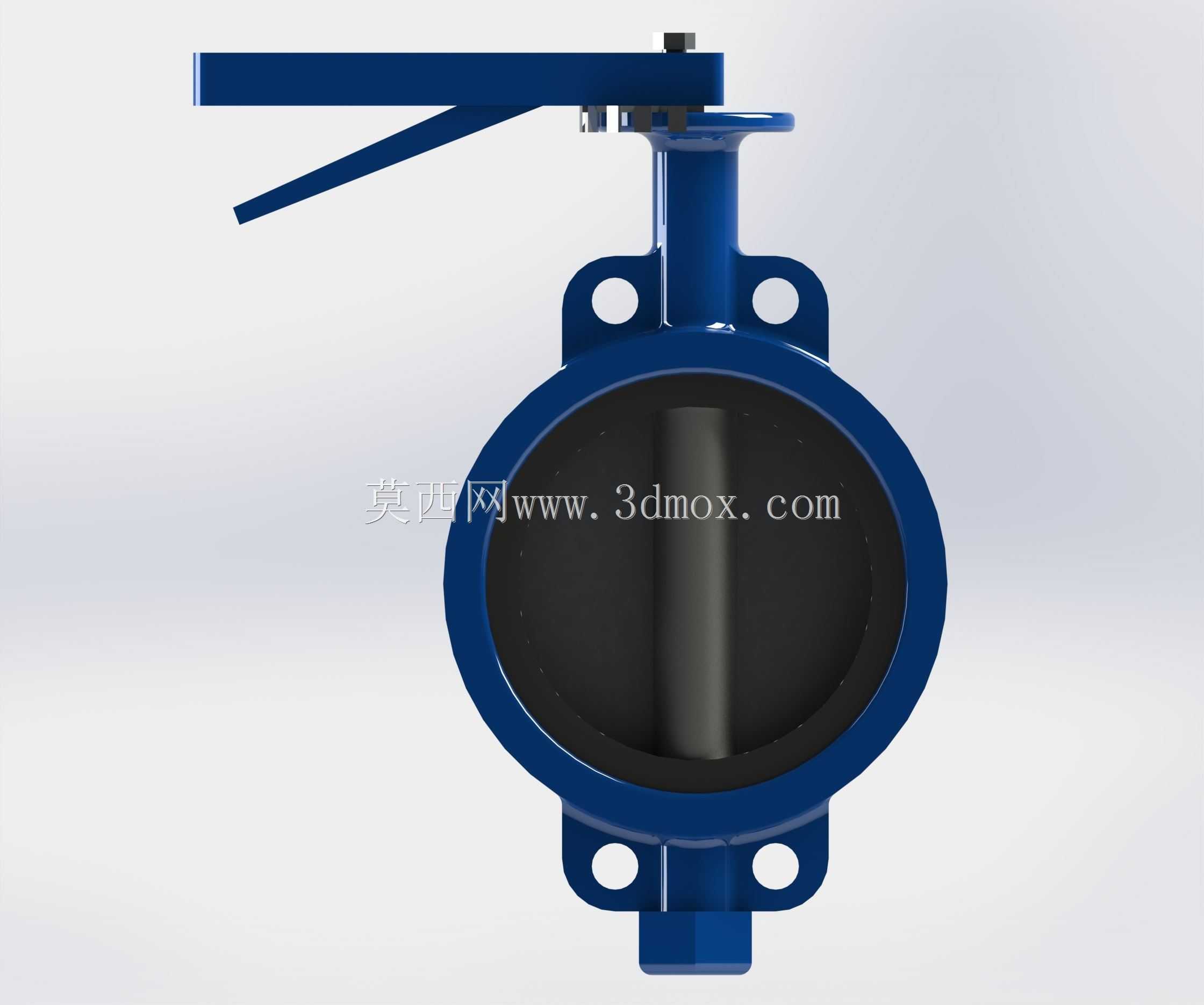

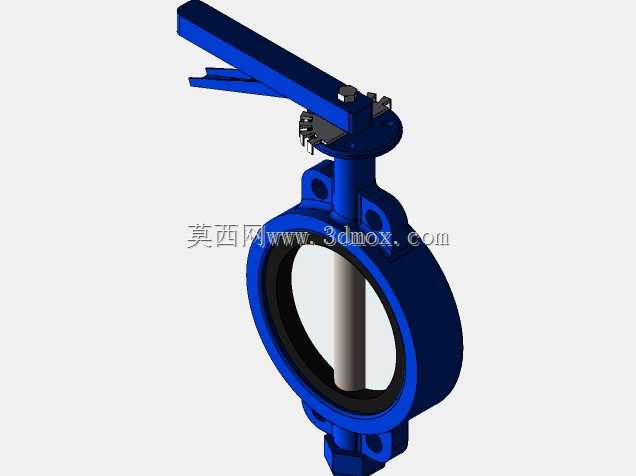

手柄驱动对夹式蝶阀结构三维设计

　　这款手动对夹式蝶阀的三维结构，完全围绕低压流体管路的快速通断需求搭建，日常在给排水、暖通循环水、普通化工介质输送、环保水处理管路里随处可见，核心作用就是通过90度旋转的阀板完成管路介质的截断或者节流调节，相比同通径的闸阀、截止阀，它的结构长度更短，安装占用的轴向空间极小，非常适合管路排布紧凑的设备集成场景。

　　从结构设计逻辑来看，整个模型完全还原实际加工装配的公差配合关系：阀体采用一体式对夹结构，上下两端预留的安装凸耳带同轴螺栓过孔，安装时直接穿入两片管路法兰之间的连接螺栓即可完成固定，不需要额外配置法兰副，能大幅降低管路安装的材料成本与施工工时。驱动部分采用杠杆式手柄，手柄根部带定位齿盘，和阀杆顶端的方轴配合传递扭矩，齿盘上的档位卡槽可以在阀板旋转到0度全关、90度全开以及中间任意节流角度时完成锁止，避免管路介质压力波动导致阀板自行移位，日常操作时只需要扳动手柄就能完成开度调整，不需要额外配备扳手等工具，现场操作效率很高。

　　阀板采用流线型圆盘结构，中心和阀杆通过扁位配合传递扭矩，密封面采用整体包覆式橡胶圈嵌在阀体内壁，阀板关闭时橡胶圈和阀板外缘完全贴合，能实现零泄漏截断，这种软密封结构对于清水、压缩空气、弱腐蚀性介质都有很好的适配性，密封件磨损后只需要拆开阀体更换橡胶圈即可完成维护，不需要整体更换阀门，后期运维成本很低。阀杆和阀体的配合位置设置了轴套与密封填料，既可以降低阀杆旋转时的摩擦阻力，也能避免介质从阀杆配合间隙向外渗漏，符合低压管路的密封要求。

　　从安装边界尺寸来看，这款蝶阀的结构长度严格遵循对夹蝶阀的通用尺寸规范，对应常用通径规格下，阀体轴向厚度远小于同压力等级的法兰式阀门，安装时不需要在管路上预留太大的轴向操作空间，手柄的旋转半径也做了优化，扳动过程中不会和相邻的管路、支架发生干涉，完全适配现场紧凑的安装环境。建模过程中所有配合面都按照实际装配关系做了约束，阀板可以绕阀杆轴线完成0-90度的旋转动作，手柄和齿盘的锁止结构、阀体上的安装孔位、密封槽的尺寸都和实际加工图纸一致，不管是做管路系统的排布仿真，还是做阀门的结构改进设计，都可以直接调用这个模型完成装配验证，不需要重新测绘基础结构。

　　在实际选型应用中，这类手动蝶阀通常用在压力不超过1.6MPa、工作温度在橡胶密封件耐受范围内的管路上，因为结构简单、零部件数量少，整体重量很轻，高空管路安装时也不需要额外做承重支架，单名施工人员就能完成安装作业。模型里的所有圆角、拔模斜度都按照铸造工艺要求做了处理，阀体的壁厚也满足低压工况的强度要求，不会出现应力集中导致的阀体开裂问题，阀板的流线型设计可以降低介质通过时的流阻，全开状态下介质几乎没有额外的压力损失，比同通径的截止阀节能效果更好。
