Z2FS型叠加式双向节流液压阀结构

　　在液压系统的回路搭建中，叠加阀类元件因无需额外安装连接板、可直接叠装在换向阀与底板块之间的特性，被广泛应用在中小流量的工业液压站、机床液压夹具回路、工程机械辅助油路等场景中，这款双向节流结构的液压阀，就是叠加式流量控制元件里的常用规格。从实际使用场景来看，这类阀主要安装在电磁换向阀的进油或回油侧，通过对双向通过的油液进行节流调节，控制执行元件的运行速度，避免油缸或液压马达出现启动冲击、运行速度不稳的问题，在机床的进给油缸回路、自动化生产线的定位夹紧油路、小型液压机具的动作控制回路中都能见到同结构产品的应用。从功能特性上看，这款阀采用双向节流设计，也就是油液从两个方向流经阀口时，都可以通过两侧的调节旋钮调整节流口的通流面积，

　　和单向节流阀只能单方向调节的特性不同，它可以同时对往复动作的执行元件进行双向速度控制，不需要在油路中额外并联单向阀组，能大幅减少集成油路的元件数量与管路连接点。在设计思路上，这款阀采用标准叠加阀的安装接口尺寸，安装面的油口位置、通径大小完全符合对应通径叠加阀的通用安装规范，不需要单独设计安装过渡板，可以直接和同通径的溢流阀、单向阀、换向阀叠装在一起，组成紧凑的液压阀组；阀体采用锻钢加工的主体结构，内部的节流阀芯采用锥面节流结构，相比薄壁小孔节流的结构，它的抗污染能力更强，不容易被油液中的细小杂质卡滞，调节时的流量线性度更好，不会出现微调时流量突变的问题；两侧的调节机构带锁止结构，调整到合适的开度后可以通过锁母固定调节位置，

　　避免设备运行过程中因为振动导致节流开度变化，影响执行元件的运行速度。从外形尺寸与安装边界来看，这款阀的主体为长方体叠装结构，安装面的油口布局对应16通径的叠加阀安装标准，安装孔的位置、孔径大小都和同通径其他叠加元件完全匹配，叠装时的总厚度符合常规叠加阀组的尺寸链要求，不会出现和上下叠装元件干涉的问题；阀体两侧伸出的调节旋钮直径较小，调节时不需要太大的操作空间，即使在阀组安装空间比较紧凑的液压站内部，也可以方便地用扳手进行开度调节；阀体顶面的工艺孔、固定孔都做了密封沉槽设计，安装时配合O型圈可以实现各油口之间的可靠密封，不会出现内泄、串油的问题。在实际选型应用中，这类节流阀通常需要和系统的流量参数匹配，

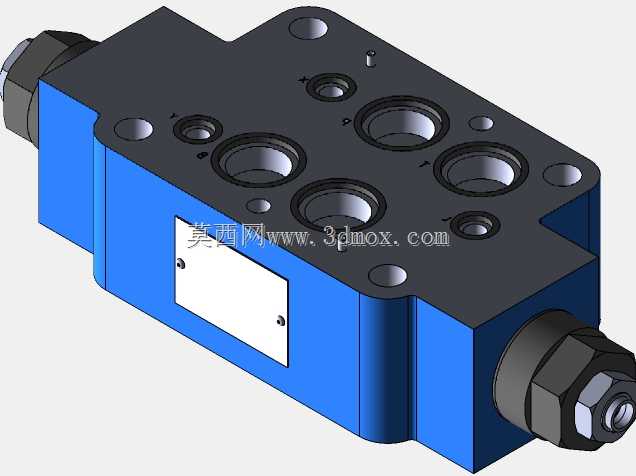

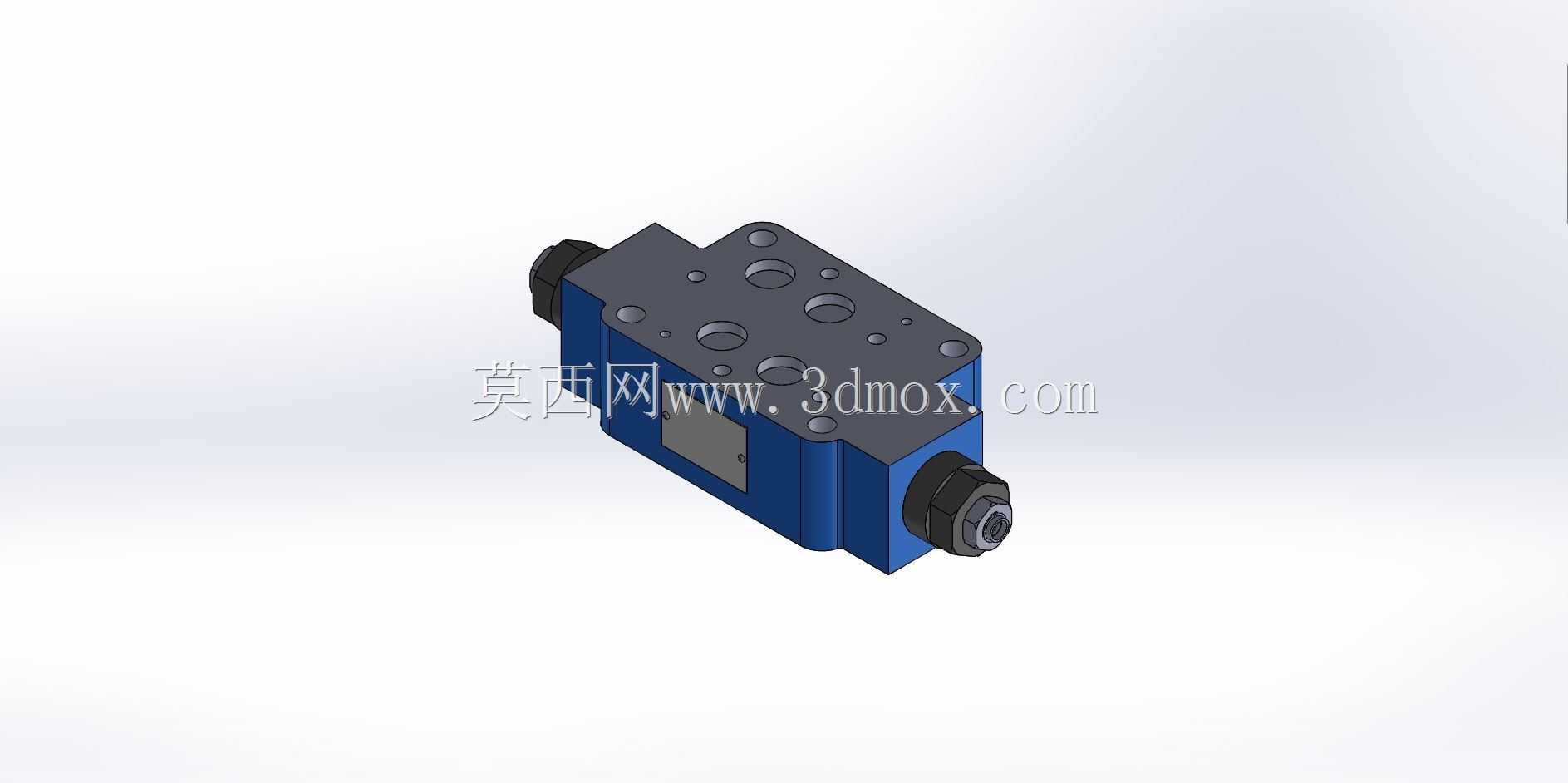

　　它的额定流量对应16通径油路的常规流量范围，使用时需要根据执行元件的运行速度需求、系统工作压力范围，调整节流口的开度，同时要注意油液的清洁度，虽然节流结构抗污染能力较强，但长期使用时仍需在油路前端加装精度合适的回油过滤器，避免杂质磨损节流口的密封锥面，导致调节精度下降、内泄量增大的问题。从三维建模的角度来看，这个模型完整还原了阀体的外部轮廓、安装孔位、调节旋钮的结构细节，安装面的密封槽位置、各油口的相对位置都和实际产品一致，在做液压站阀组集成设计时，可以直接调用这个模型进行阀组的布局装配，检查叠装时的元件干涉问题，提前预留出调节操作的空间，减少实际加工装配时出现的尺寸不匹配问题。
