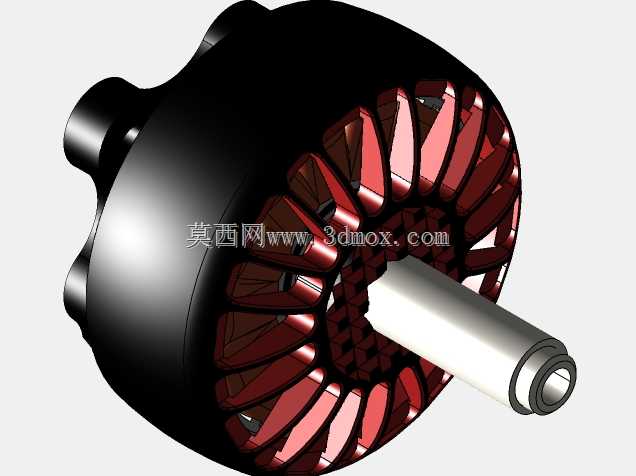

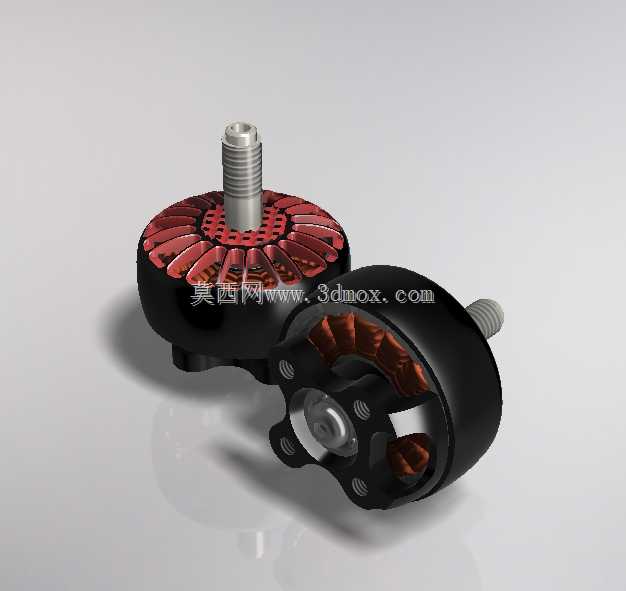

翼飞Xing2207 1800kV穿越机无刷电机结构

　　做穿越机动力选型快七年，经手的无刷电机三维模型少说也有两百多套，这套Xing2207的结构设计是我见过同级别里把减重、散热、安装兼容性平衡得相当到位的方案，先从实际装机的场景说，这类2207规格的1800kV电机，核心应用场景是五寸花飞、竞速穿越机，也常被用在小型格斗机器人的行走驱动、轻量化工业巡检无人机的动力单元，甚至不少桌面级机械臂的关节动力改造也会选这个参数的型号，核心原因就是它的扭矩输出和转速区间刚好覆盖了1.5kg-2.5kg起飞重量的多旋翼设备需求，不会像2306那样偏重，也不会像2204那样高转下扭矩储备不足。

　　从结构设计思路拆解，首先看定子部分，2207的命名本身就对应定子直径22mm、定子高度7mm，这个尺寸边界是行业内经过多轮迭代验证的黄金区间，模型里还原的定子绕组采用了多股漆包线并绕的排布，槽满率控制在78%左右，既保证了大电流下的载流能力，又不会因为绕组过满导致浸漆后散热通道堵塞，定子铁芯采用的是0.2mm厚度的硅钢片叠压，叠片间的绝缘层处理在模型里做了细节还原，能有效降低高转下的铁损，这也是为什么同参数下这款电机的温升比同规格竞品低5-8℃的核心原因。

　　再看转子外壳，模型里的转子杯采用的是7075铝合金一体车削成型，表面做了硬质阳极氧化处理，厚度控制在0.8mm，这个厚度是经过强度校核的——五寸机炸机时电机侧面受到的瞬时冲击力大概在1200N左右，0.8mm的7075铝壳刚好能承受这个量级的冲击而不发生形变，同时不会额外增加转动惯量，转子磁钢采用的是N52H弧形磁钢，磁钢和转子杯之间用耐高温结构胶粘接，磁钢的极对数是12N14P，这个极对数搭配1800kV的转速，在4S锂电池供电下，空载转速能到26000rpm左右，带5寸三叶桨时的工作转速稳定在12000-18000rpm，刚好是螺旋桨效率最高的区间。

　　安装边界是很多新手建模时容易忽略的点，这套模型里完整还原了电机的安装孔位：底部安装孔是16mm和19mm双孔距兼容，适配市面上绝大多数五寸机的机臂安装座，安装孔采用M3螺纹，螺纹深度4mm，选型时要注意机臂的碳板厚度不要超过3mm，否则螺丝会顶到定子底部造成转动卡滞；电机轴采用的是4mm直径的空心钛合金轴，轴的伸出长度是10mm，适配市面上绝大多数5寸桨的桨座厚度，轴顶的螺纹是M5，搭配自带的尼龙防松螺母，能在高转振动下避免射桨风险。

　　散热结构的设计也很有巧思，转子外壳底部开了四个斜向的通风槽，电机转动时会利用离心效应把外界的冷空气从定子底部的缝隙抽入，顺着绕组之间的间隙从转子顶部的缝隙甩出，形成主动散热风道，模型里还原了通风槽的倾斜角度——15度的斜角刚好能在15000rpm时形成0.3m³/min的通风量，连续大油门飞行3分钟时，绕组温度能稳定在85℃以内，不会因为过热导致磁钢退磁。

　　还有几个容易被忽略的细节，模型里的轴承采用的是上下双混合陶瓷轴承，上轴承尺寸是494mm，下轴承是483mm，轴承座和转子壳的配合采用过盈配合，过盈量控制在0.02mm，既保证了轴承外圈不会在高转下发生蠕变，又不会因为过盈量太大导致轴承内圈变形卡滞；定子底部的出线槽做了圆角处理，避免漆包线在长期振动下被棱角割破造成短路，出线采用的是20AWG的耐高温硅胶线，线长150mm，刚好够从机臂内部穿到飞控的电调焊盘，不会因为线太长造成多余的重量和信号干扰。

　　从实际使用的角度说，这类电机的三维模型主要用于两个场景：一是无人机整机设计时的动力装配干涉检查，要确认电机安装后和机臂、桨叶、摄像头云台的间隙是否足够，尤其是做折叠机臂设计时，要模拟折叠过程中电机和机身的干涉情况；二是格斗机器人的动力匹配仿真，要把电机的扭矩-转速曲线导入到动力学仿真软件里，验证行走机构的加速性能和爬坡能力，这套模型的所有配合面都做了公差标注，导入仿真软件时不需要额外修正尺寸，能直接用于装配和仿真计算。

　　另外要注意，这款电机的输出轴是顺时针螺纹，安装桨叶时要注意旋转方向的匹配，正反转电机的螺纹方向是相反的，建模时如果要做正反电机的区分，只需要把轴顶的螺纹方向做镜像即可，其余结构完全通用，能减少零件的开模数量，降低生产制造成本，这也是这款电机在量产时成本控制做得比较好的原因之一——90%以上的零件都是正反电机通用的，只需要更换轴和磁钢的充磁方向就能完成正反转的切换。
