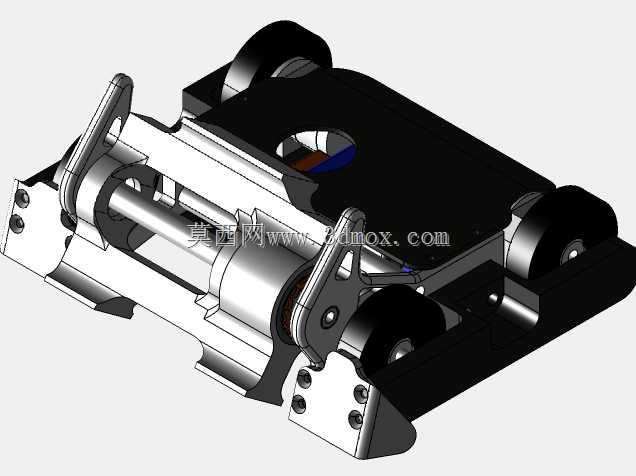

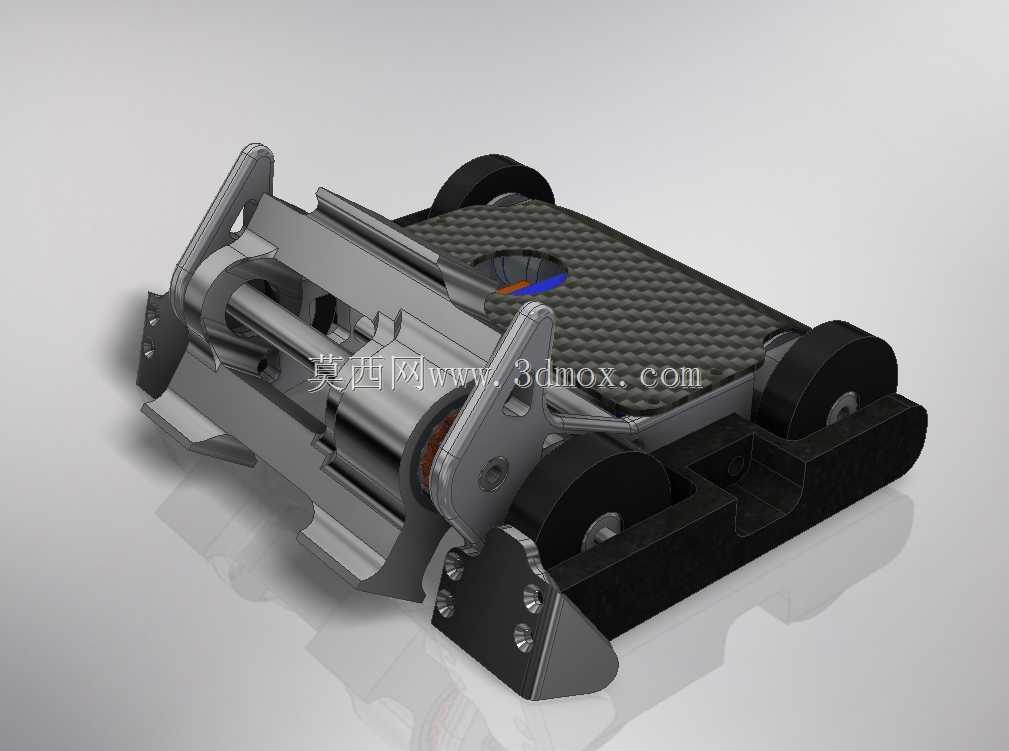

甲虫级四轮驱动格斗竞技机器人结构

　　这款四轮驱动竞技机器人面向甲虫重量级格斗赛事场景设计，整体结构围绕高对抗性场景下的可靠性、机动性与攻击效能做平衡，适配封闭竞技擂台的近身对抗、高速冲撞、武器击打类赛事需求，可直接作为同重量级格斗机器人的结构参考样件，也可拆解为行走系统、武器系统、防护结构的独立设计参考。从行走系统设计来看，整机采用四轮独立轮毂电机直驱方案，省去了传统传动链、减速箱的冗余结构，既压缩了底盘内部的安装空间，也减少了对抗过程中传动部件受冲击失效的概率；四个行走轮对称布置在底盘两侧，轮组外侧加装了楔形金属防护挡块，挡块采用多螺栓紧固的分体式结构，受撞击变形后可快速单独更换，无需拆解整个底盘框架，挡块的楔形角度经过反复调校，

　　既可以在正面冲撞时抬升对手车体破坏其抓地力，也能引导侧向撞击的力流向底盘主框架，避免轮轴直接受侧向剪切力断裂。底盘主框架采用分层式设计，底层为高强度铝合金切削成型的安装基座，预留了电机走线槽、电池安装位与电调固定孔位，所有安装孔位均做了沉头处理，避免螺栓凸起受撞击剪切；上层为带防滑纹理的碳纤维盖板，盖板表面做了菱形滚花处理，既可以降低整机重量，也能在近身对抗时减少对手武器的咬合着力点，盖板中部预留了武器系统的维护开口，无需拆解整个上层盖板即可完成武器轴承、传动部件的检查更换。武器系统采用垂直旋转直喷丝头结构，武器主轴通过双轴承座固定在底盘前端，轴承座采用加厚钢件加工，可承受武器高速旋转时的离心力与击打瞬间的反向冲击力，

　　武器旋转部件的动平衡经过调校，高速运转时不会引发整机共振，武器的攻击半径覆盖底盘前端120度范围，配合四轮驱动的高机动性，可在行进间快速调整攻击角度，既可以正面对手发起冲击，也能在侧向移动时完成扫击动作。从安装边界与尺寸控制来看，整机严格遵循甲虫重量级赛事的尺寸与重量限制，所有外凸部件均未超出轮组的最大外廓尺寸，避免赛事检录时出现尺寸超标问题；底盘的离地间隙经过多轮调整，既保证了擂台表面不平整时的通过性，也避免离地间隙过大导致被对手楔形结构抬升失稳；电池与电调等电子部件均布置在底盘重心位置，通过扎带与缓冲泡棉双重固定，可抵消撞击时的瞬时冲击，避免电子部件受震动脱落或接线松脱。整机的结构设计没有冗余的装饰部件，

　　所有外露结构均承担实际功能：前端的楔形护甲兼具防护与抬升对手的作用，侧方的轮组挡块兼具防护与引导撞击力的作用，上层盖板兼具减重、防护与防滑的作用，每个部件的厚度、安装位置都经过对抗场景的受力校核，比如前端护甲的螺栓排布采用密距设计，靠近武器安装位的螺栓间距更小，可承受武器击打时传递到护甲的瞬时冲击力；轮轴采用高强度合金钢加工，轴径匹配轮毂电机的安装尺寸，同时预留了卡簧槽，避免轮组受撞击时从轴上脱出。对于从事竞技机器人设计的结构工程师而言，这款模型的参考价值在于其紧凑的布局思路——在有限的重量与尺寸配额内，平衡了行走动力、武器威力与防护强度三者的关系，没有出现某一部分性能过度冗余导致其他部分性能被压缩的问题，比如没有为了追求武器威力盲目加大武器电机重量，而是通过优化武器的旋转半径与动平衡来提升击打效能，同时把节省下来的重量分配给底盘防护结构与轮组强度，提升整机的抗打击能力；走线布局上，所有线缆均从底盘内部的走线槽排布，没有外露线缆，避免对抗过程中线缆被对手武器刮断，接线端子处均做了热缩管加固与防松处理，适配高震动的使用场景。
