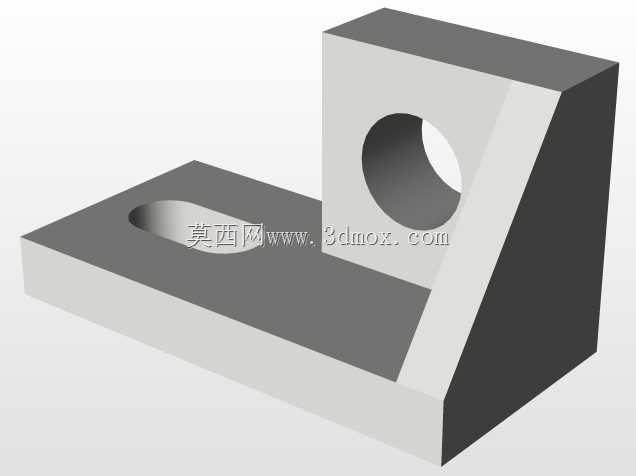

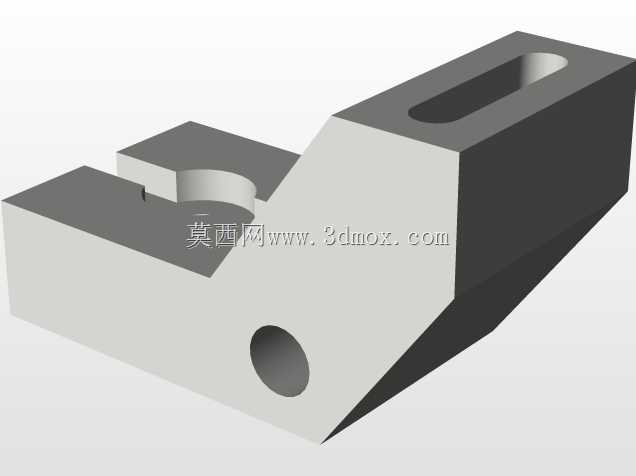

带腰形安装孔斜支撑直角座结构

　　这类带斜向加强筋的直角支撑座，在轻工自动化生产线、小型检测设备的机架搭建场景中十分常见，主要用于实现垂直方向与水平方向的构件转接固定，相比无加强结构的直角弯板，斜向支撑筋的加入能大幅降低垂直载荷作用下的根部应力集中问题，避免长期受载后出现连接部位变形、精度偏移的故障。从结构设计逻辑来看，底部的腰形安装孔是特意预留的安装调节余量，现场装配时可以根据实际对接的机架孔位偏差，沿腰形孔长度方向微调支撑座的固定位置，不需要额外扩孔或者修正机架安装面，能有效降低现场装配的修配工作量，腰形孔的长度一般预留3-5mm的调节行程，既满足装配公差补偿需求，又不会因为孔过长导致固定螺栓的压紧面不足。垂直立板上的贯通圆孔，主要用于穿装转轴、

　　导向杆或者传感器固定螺栓，孔的内壁做了均匀的壁厚设计，避免局部壁厚差过大导致加工时出现应力变形，孔的端面与立板平面保持严格垂直，保证穿装的杆件不会出现偏斜卡滞。斜向加强筋采用等厚度设计，与底板、立板的连接处都做了圆角过渡，一方面是减少铣削加工时的应力集中，另一方面也能避免热处理或者焊接加工时出现裂纹缺陷，筋板的倾斜角度经过载荷校核，在满足垂直方向支撑强度的前提下，尽可能减少整体结构的重量，不会给安装机架带来额外的负载负担。从安装边界尺寸来看，底板的宽度与立板的高度保持适配比例，底板上的两个腰形孔对称分布在立板两侧，保证螺栓压紧力均匀作用在安装面上，不会出现单侧压紧导致的支撑座翘曲问题；立板上的圆孔中心到底板安装面的高度尺寸，

　　是根据常见的传感器安装高度、导向杆支撑高度做的通用化设计，能适配多数小型自动化设备的安装需求。实际应用中，这类支撑座常用来固定光电传感器、小型导向轴支座、管路固定夹等零部件，相比采用整块型材切割的支撑件，这种带加强筋的结构在同等承重能力下重量更轻，材料利用率更高，加工时只需要通过常规的铣削、钻孔工序就能完成，不需要复杂的工装夹具，加工成本更低。设计时需要注意，底板的下表面要做平面度处理，保证与机架安装面贴合紧密，避免安装后出现倾斜；立板上的圆孔轴线要与底板安装面保持平行，保证穿装的部件运行顺畅；斜筋与立板、底板的连接圆角半径不能过小，否则会在受冲击载荷时出现应力断裂的风险。另外，这类支撑座的边角都做了小倒角处理，避免装配时划伤操作人员，也能减少边角磕碰导致的尺寸变形。在一些对安装精度要求较高的检测设备上，这类支撑座的安装面还会做磨削处理，进一步降低平面度误差，保证安装后的部件位置精度满足设备运行要求。
