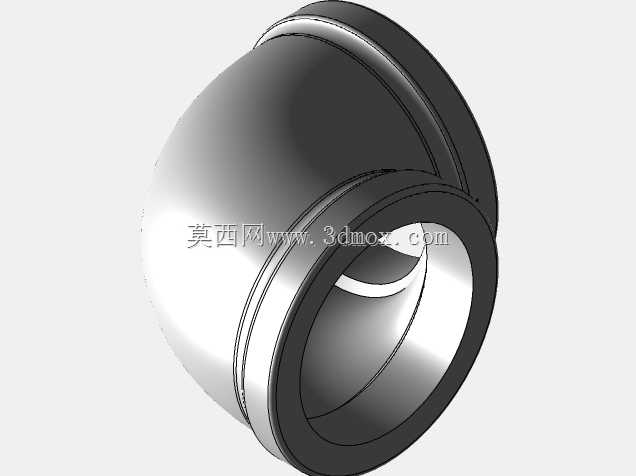

可锻铸铁3度小角度ISO49弯头结构

　　在低压流体输送的管路布局场景里，经常会遇到需要极小角度调整管路走向的工况，比如车间压缩空气管路沿梁柱排布时的角度微调、建筑给排水管线避让结构梁时的小角度转向、小型液压站回油管路的走向适配，这类场景如果用常规45度或90度弯头，会导致管路出现不必要的弯折，既增加管路流阻，也会占用额外的安装空间，甚至会因为强行掰正管路产生额外的装配应力，长期运行下容易在接口位置出现渗漏问题。这款3度的ISO49弯头，就是针对这类小角度转向需求设计的管路连接件，材质选用可锻铸铁，这种材质本身具备较好的强度和韧性，抗冲击性能优于普通灰铸铁，同时铸造性能优异，能够成型出壁厚均匀的流道结构，适合在公称压力1.6MPa及以下的水、油、

　　压缩空气等常规流体管路中使用。从结构设计来看，这款弯头两端采用标准的ISO49接口形式，接口处的凸缘结构是为了配合管卡或者螺纹压套实现密封连接，安装时不需要在现场进行焊接作业，只需要将配套的管路端部插入接口，通过紧固件压紧密封件即可完成装配，能够有效降低现场安装的作业难度，也方便后期管路维护时的拆卸更换。弯头的流道采用圆弧过渡设计，虽然转向角度只有3度，但内壁没有突兀的折角，流体经过时的局部阻力系数极低，不会因为这个小角度转向产生明显的压力损失，也不容易在转角位置积存介质杂质，对于输送带有少量固体颗粒的流体工况，也能减少杂质沉积造成的管路堵塞风险。在外形尺寸与安装边界上，这款弯头的整体轮廓为带两端凸缘的弯弧结构，

　　两端接口的同轴度偏差严格控制在标准允许范围内，安装后不会出现管路别劲的问题；弯头的轴向总长度较短，在狭窄的安装空间内也能完成布置，比如在设备内部的密集管路排布中，不需要额外预留大的操作空间就能完成安装固定。设计这类小角度弯头时，首先要保证转角角度的精度，角度偏差过大会导致管路对接时出现错位，因此建模过程中需要严格控制弯弧段的曲率参数，确保两端接口的夹角精准为3度；其次是接口的尺寸公差，凸缘的外径、接口的内径尺寸都要符合对应标准的公差要求，保证和配套管路、密封件的配合精度，避免出现配合过松导致渗漏、配合过紧导致装配困难的问题；另外壁厚设计要兼顾强度和轻量化，在满足额定压力下的强度要求的前提下，尽可能控制整体重量，

　　降低管路系统的整体负载。实际应用中，这类小角度弯头经常和直管、其他角度弯头、阀门等管路配件组合使用，在管路系统中承担走向微调的作用，尤其是在改造类的管路项目中，现场安装条件经常和初始设计存在偏差，这类小角度弯头能够很好地吸收安装误差，避免因为尺寸偏差导致的管路重新下料加工，大幅提升现场施工的效率。不同于大角度弯头承担的主要转向功能，3度弯头的核心作用是微调配向，因此在结构强度校核时，除了常规的内压强度校核，还要考虑管路安装时产生的附加弯矩，可锻铸铁的材质特性刚好能够承受这类附加载荷，不会因为轻微的安装应力出现开裂问题。流道设计上，内壁的粗糙度也做了相应控制，尽可能降低流体流动时的摩擦阻力，对于输送洁净介质的工况，也能减少介质在管壁的残留。
