1.25英寸NPT接口水动角式控制阀结构

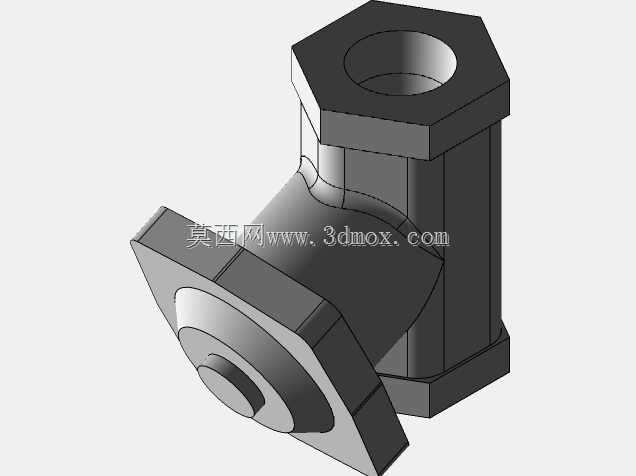

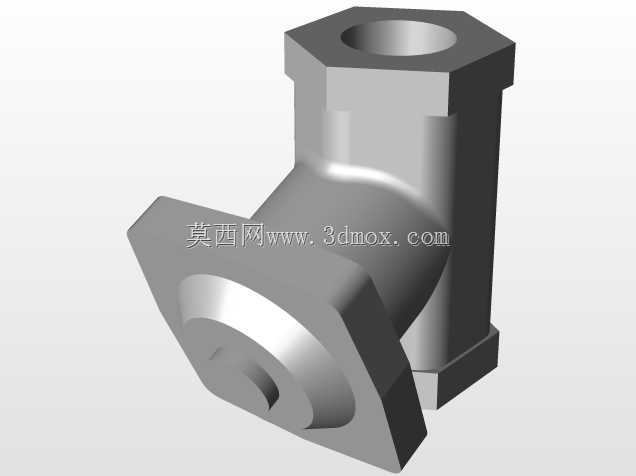

　　在工业流体管路系统里，这类角式水动阀常被布置在空间受限的管路转角位置，替代传统直通阀加弯头的组合方案，减少管路接头数量，降低流体沿程阻力与泄漏风险，常见于水处理设备、小型化工流体输送、暖通空调水系统的支路控制环节，依靠水压作为驱动动力，无需额外配置气动或电动执行机构，适配没有外接电源、气源的简易流体控制场景，能在低压水系统中完成管路通断、流向切换的控制动作。从结构设计来看，阀体采用角式流道布局，进出口轴线呈90度夹角，顶部的六角结构是为了安装时给扳手提供夹持受力面，避免安装过程中阀体跟转损伤密封面，侧方的法兰式安装面带有定位凸台，能直接贴合对应安装基座的密封槽，无需额外加装过渡接头，减少安装累积误差。流道内壁做了圆弧过渡处理，

　　没有直角突变结构，能降低流体通过时的湍流噪声，也减少介质中杂质在阀腔内的沉积概率，避免长期使用后出现卡滞问题。接口采用1.1/4英寸NPT锥管螺纹，锥度设计能让螺纹配合时形成自密封效果，安装时只要在螺纹段缠绕合适的密封带，就能承受1.6MPa以内的常规水路工作压力，不需要额外配置密封垫片，适配国内多数工业水系统的管路口径标准。设计过程中首先要考虑的是安装边界，阀体总高度控制在适配常规管路安装间距的范围，侧方法兰的安装孔位中心距符合同规格水动阀的通用安装尺寸，能直接替换同参数的老旧阀件，不需要重新改动管路布局。阀体壁厚按照公称压力1.6MPa的要求做了等强度设计，拐角处的应力集中位置做了加厚处理，避免长期受压后出现开裂问题，

　　外部的棱角都做了小倒角处理，既避免安装时划伤操作人员，也能消除加工时的应力集中点。流道的通径做了等通径设计，和接口的通径保持一致，不会因为阀腔缩径造成流量损失，保证管路的设计流量不受影响。驱动腔的密封槽尺寸按照标准O型圈规格设计，密封件更换时不需要定制特殊规格，方便后期运维。在实际选型应用中，这类阀件适合用在介质为清水、无强腐蚀性的低压流体管路中，安装时要注意流体方向和阀体标识一致，反向安装会导致驱动压力不足，无法正常启闭。顶部的螺纹接口是驱动水的接入端，安装时要保证驱动管路的压力不低于主路压力的0.3倍，才能保证阀芯可靠动作。和普通手动角阀相比，水动结构可以实现远程自动控制，只要在驱动管路上加装小型电磁阀，

　　就能配合控制系统实现自动通断，不需要人工到现场操作，适合安装在高空、管沟等人员不便到达的管路位置。建模过程中要注意NPT螺纹的牙型角是60度，锥度1:16，和普通公制螺纹的参数有明显区别，不能直接套用公制螺纹的建模参数，否则加工出来的螺纹无法和标准管路接头配合密封。侧方法兰的密封面平面度要控制在0.05mm以内，否则安装后容易出现接触面渗漏，六角夹持面的对边尺寸要符合标准扳手的尺寸系列，不能随意设计尺寸导致现场没有合适的安装工具。阀体的外形曲面做了均匀过渡，既保证铸造时的拔模斜度要求，也避免出现壁厚突变导致的铸造缺陷，适合采用砂型铸造或者压铸工艺批量生产，加工余量只预留密封面、螺纹位置的少量余量，减少后期机加工的工作量。
