带可调吊梁的280S/M电机吊运结构

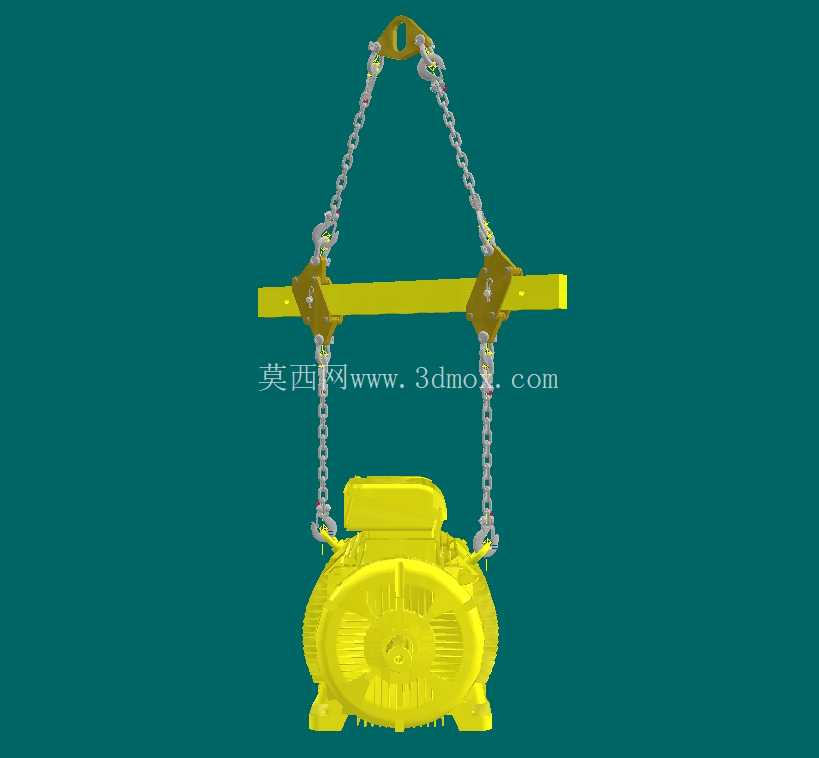

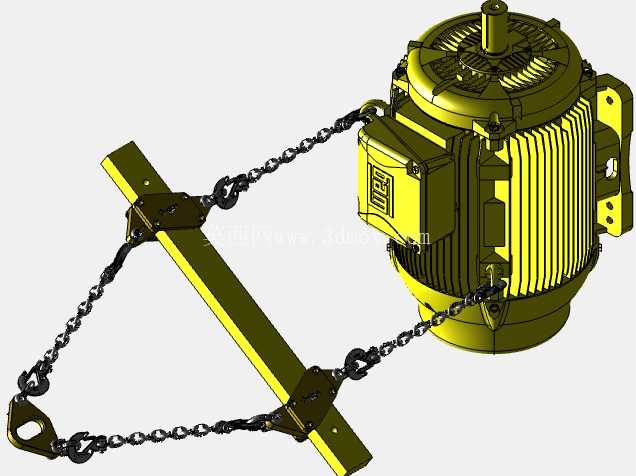

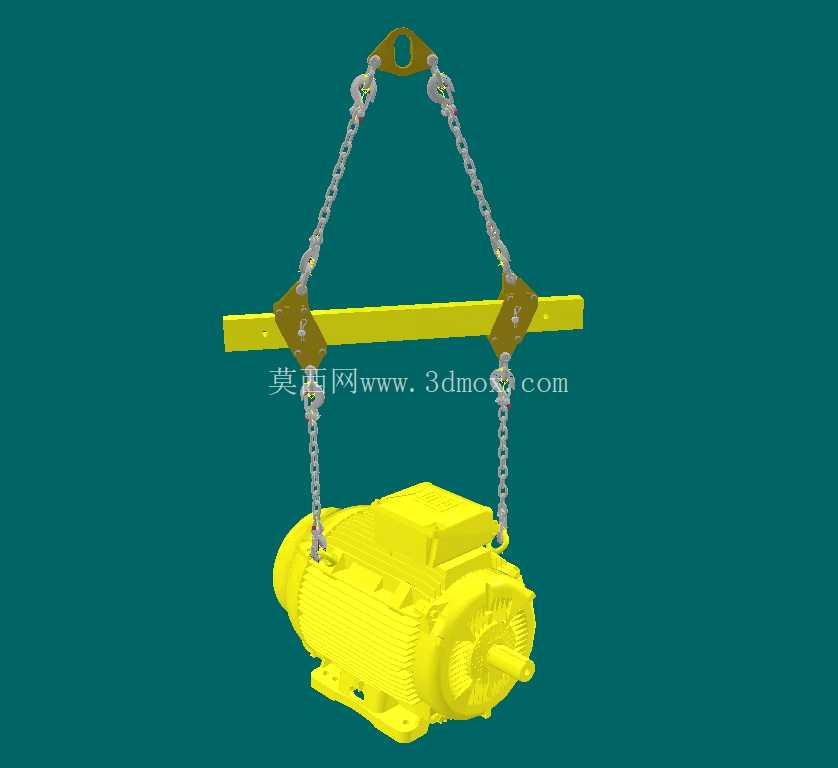

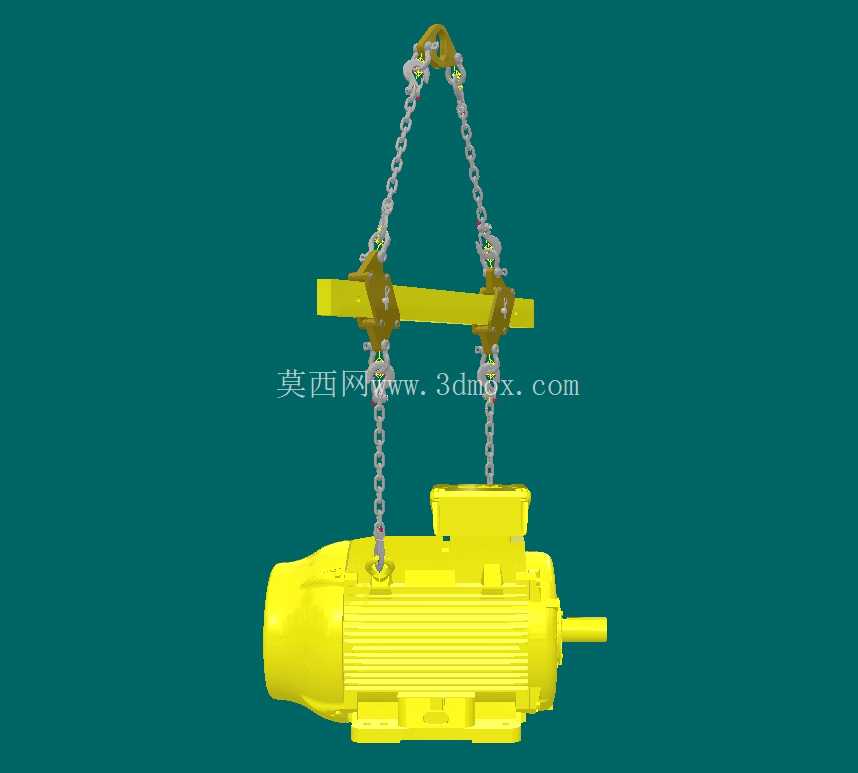

　　在工业生产现场的电机转运、产线装配、设备检修环节，大中型电机的吊装作业一直是设备安装环节的核心管控点，280S/M规格的电机作为通用工业动力输出部件，广泛配套在风机、水泵、输送线、中型机床等设备上，整机自重较大，外壳多为铸铁材质，吊装时如果吊点选择不当，极易出现壳体受力开裂、接线盒磕碰、输出轴变形等问题，直接导致电机精度受损甚至报废。这套吊运结构针对280S/M电机的外形特征做了适配设计，顶部采用单吊耳结构，可直接匹配车间内桥式起重机、移动式悬臂吊的吊钩，吊耳下方通过两根等长的工业起重链条连接下方的横向承载梁，横向梁上设置了两个可沿梁体滑动调整的吊点夹块，夹块下方再通过短链条连接到电机壳体的专用吊装位置，整套结构形成对称的受力体系，避免单吊点起吊时电机出现倾斜、侧翻的风险。

　　设计过程中首先核算了280S/M电机的重心位置，该规格电机重心偏向输出轴侧约30mm，因此横向梁的吊点夹块调整行程预留了单侧50mm的调节量，作业时可根据电机实际重心偏移情况微调夹块位置，保证起吊后电机轴线保持水平，方便后续对接设备安装法兰。横向承载梁采用矩形截面型钢加工，梁体总长度适配280S/M电机的壳体宽度，两侧预留的余量可避免链条与电机顶部的接线盒、散热筋发生剐蹭，夹块与梁体的接触面做了防滑齿处理，锁紧后不会在起吊过程中出现滑移，链条选用标准短环起重链，每段链条的长度经过匹配计算，起吊后短链条与电机壳体吊点的垂直夹角控制在30度以内，减少吊点处的水平分力，避免电机壳体吊耳处受到额外的侧向拉力。

　　从安装边界来看，整套吊具收拢后总高度可控制在1.2米以内，适配车间内常规2.5米以上的吊装作业净空要求，横向梁最大展开宽度为0.8米，不会在转运过程中碰到周边的设备机架、管线支架，吊耳的孔径匹配车间通用的20吨级吊钩规格，不需要额外更换吊具配件即可直接使用。实际作业场景中，这套结构不仅可用于成品电机的车间内转运，也可用于设备检修时的电机拆卸吊装，可调式的吊点设计除了适配280S/M规格电机，也可兼容同机座号范围内不同极数、不同附件配置的电机，不需要针对每一款电机单独制作专用吊具，减少车间吊具的存放管理成本。

　　结构设计时特意规避了传统钢丝绳吊装容易出现的打滑、压伤电机散热筋的问题，链条与电机接触的位置没有硬接触点，所有受力点都对应电机壳体上原厂设计的吊装位置，不会对电机的非承载结构造成额外应力，起吊过程中电机保持水平状态，作业人员可直接推动电机调整对接角度，不需要额外牵拉缆风绳校正位置，能有效提升电机安装的对位效率，减少高空对位作业的安全风险。整套结构的受力路径清晰，顶部吊耳承受整体载荷，通过两侧链条将力均匀传递到横向梁，再通过下方两个可调吊点将载荷分配到电机的两个原厂吊耳上，每个受力环节的载荷都控制在材料许用应力范围内，长期重复使用也不会出现结构变形，适合制造车间、设备安装工地、电机维修车间等场景的常态化作业使用。
