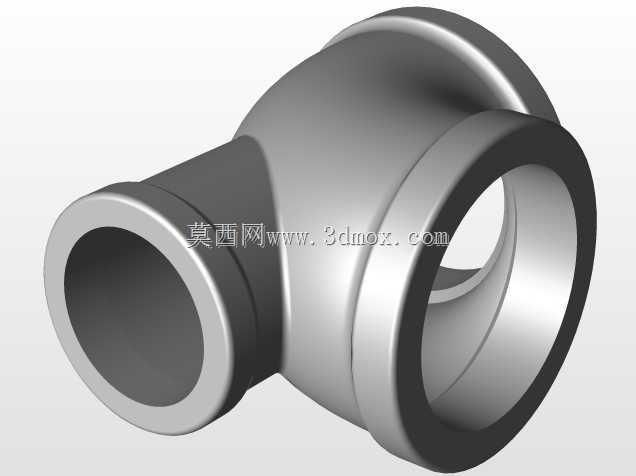

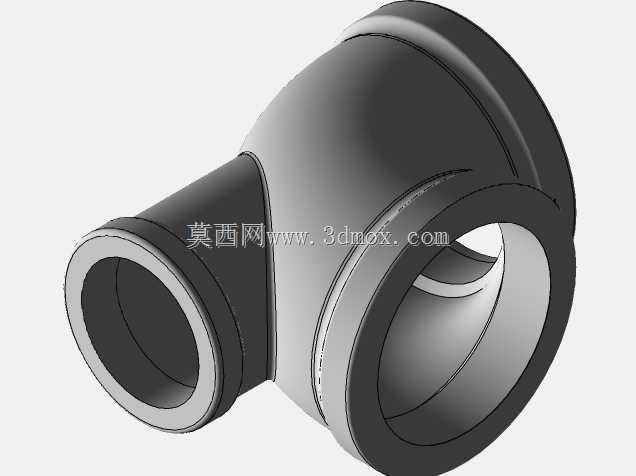

可锻铸铁异径分支弯头三维结构设计

　　在民用给排水、工业流体输送、消防管路布设、暖通空调管线系统中，异径分支类管件是管路变径+分流合流场景里的核心基础配件，这款可锻铸铁材质的49分支弯头，就是针对3英寸主管路接2英寸支管路的90度转向分流需求开发的结构件。从实际工程应用来看，这类管件常出现在建筑给排水立管接水平支管、工业循环水系统主管接设备旁通支路、消防喷淋系统干管接末端支管的场景中，相比等径弯头搭配异径管的组合方案，一体式分支弯头能减少两个连接密封面，大幅降低管路泄漏点数量，同时缩短安装所需的轴向空间，在管线排布紧凑的管井、设备夹层、机柜内部管路场景中优势尤为明显。

　　从功能特性上看，这款弯头采用可锻铸铁材质成型，材料本身具备较高的强度与一定的韧性，抗冲击性能优于普通灰铸铁管件，能够承受管路内常规的流体压力波动，适配水、压缩空气、低压蒸汽等多种常见流体介质的输送需求。结构上采用90度转向+异径分支的一体化设计，主管路保持3英寸通径的流道连续性，支管路在弯头弧形段外侧引出2英寸通径接口，流道过渡处做了圆弧顺滑处理，避免直角转折造成的流体紊流、压损过大问题，同时减少流体中杂质在转角处的沉积堵塞风险。两个接口均采用标准管螺纹连接结构，接口端面加工有密封配合止口，既可以配合生料带、密封胶实现螺纹密封，也能适配平垫密封的连接形式，安装时无需额外焊接作业，现场装配效率高，后期维护拆卸也更为便捷。

　　从设计思路层面拆解，这款管件的建模过程首先要匹配ISO标准中对应的管件尺寸规范，主管接口的通径、螺纹长度、外圆倒角尺寸，支管接口的对应参数，以及弯头本体的弯曲半径、壁厚取值都要符合标准要求，保证和同标准的管材、阀门、其他管件具备互换性。建模时优先构建流道的中心轨迹线，主管为直线段，支管从弯头弯曲段的中心位置以90度方向引出，两个流道的相交处做倒圆处理，保证流道顺滑；之后以流道为基础向外偏移壁厚，可锻铸铁管件的壁厚取值要兼顾承压能力与材料成本，过薄会导致承压不足、铸造时易出现浇不足缺陷，过厚则会增加材料成本、导致管件重量过大提升安装难度。本体的外轮廓在接口位置做了加厚凸台设计，一方面增强螺纹连接部位的结构强度，避免拧紧时出现开裂，另一方面凸台的外圆可以作为安装时管钳的夹持位，防止夹持时损伤管件本体的非加工面。两端接口的外端面都做了小角度倒角，既方便安装时对准螺纹、引导管件插入对接，也能去除端面的铸造飞边毛刺，避免安装时划伤密封件或施工人员。

　　关于外形尺寸与安装边界，这款弯头的主管接口公称尺寸为3英寸，支管接口公称尺寸为2英寸，90度弯头的弯曲半径符合ISO管件标准的长半径要求，整体安装占用的空间相比两个标准弯头加一个异径三通的组合要小30%左右。安装时需要注意，主管的轴向安装预留长度要覆盖两个接口的螺纹旋入深度，支管引出方向的径向空间要预留出支管连接、阀门安装的操作空间，由于是一体式分支结构，安装时不需要额外计算异径管的安装间隙，只要保证两个接口的对接管路同轴度偏差在允许范围内即可。另外，建模时已经考虑了铸造工艺的拔模斜度，管件外表面和内流道的非加工面都设置了符合铸造要求的拔模角度，本体的壁厚均匀，避免铸造时出现缩孔、缩松缺陷，转角位置的圆角过渡也能减少铸造应力集中，提升成品率。在实际选型时，这类分支弯头要匹配管路的公称压力等级，可锻铸铁材质的这款管件适配常规1.6MPa及以下压力的管路系统，安装时的拧紧力矩要控制在对应材质管件的允许范围内，避免力矩过大导致螺纹部位胀裂。
